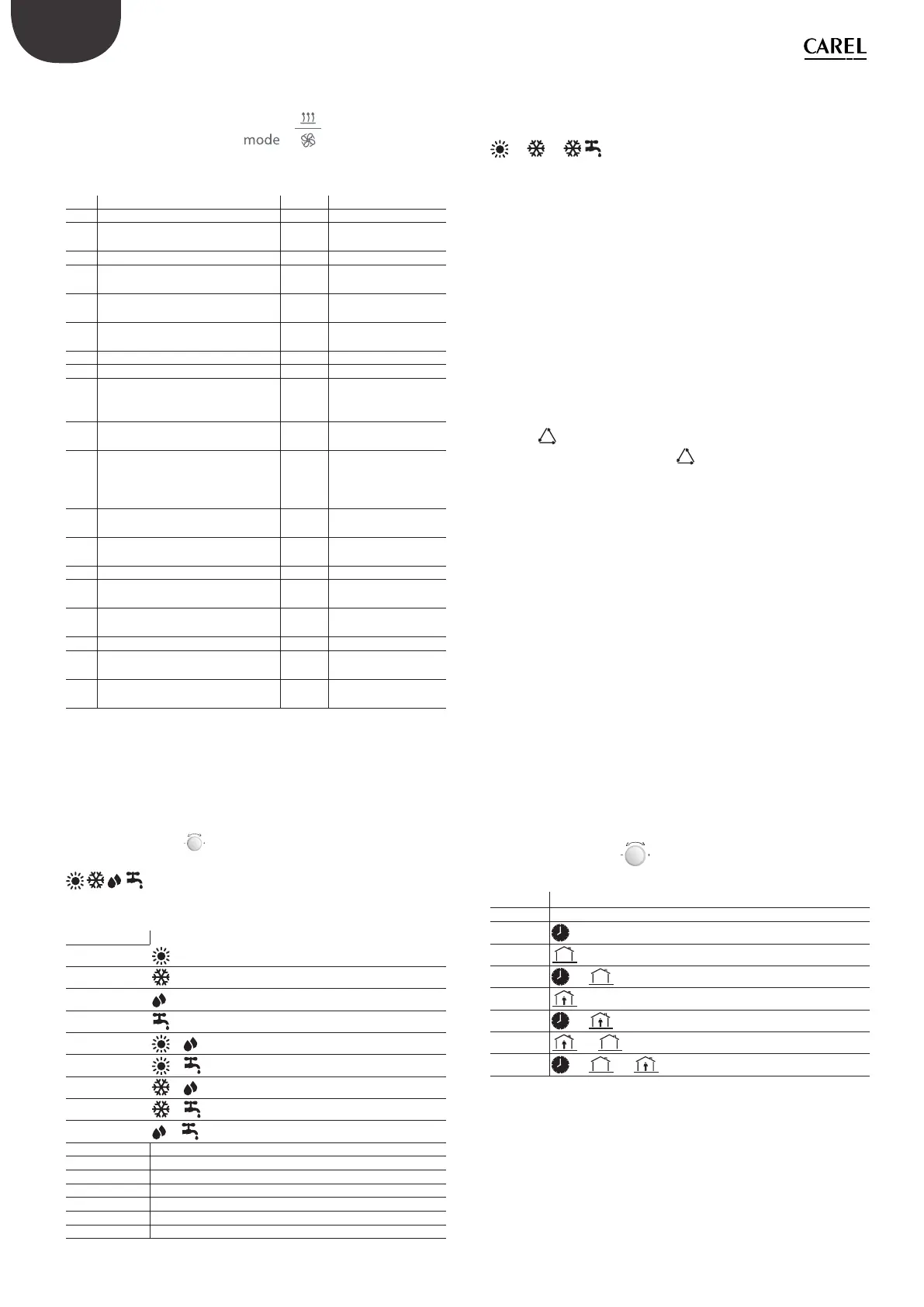

Programmation des paramètres
Éteindre le thermostat à l’aide de la touche ON/OFF. Appuyer
simultanément sur les touches «
+ » pendant 5 secondes,
puis saisir le mot de passe (22) et appuyer sur le bouton pour confi rmer.
La liste des paramètres est la suivante :
LCD Description Val. déf. Remarque
PS Mot de passe 00 Le mot de passe est: 22
FH Confi guration VENTILATION/
CHAUFFAGE
00 • 00: VENTILATION
• 01: CHAUFFAGE
Co Confi guration touche «mode» 3 Voir tableau ci-après
tC Compensation de la sonde de
température
0,0 °C de -5,0 à +5,0 °C
HC Compensation du capteur
d'humidité
0,0 % HR de -10,0 % à +10,0 % HR
FE Activation de la fonction hors gel 01 • 00: désactivée
• 01: activée
Ft Réglage hors gel 5,0 °C de 5 à 17 °C
Id Adresse BMS 50 de 50 à 81
br Débit de transmission des données 00 • 00: 19200
• 01: 9600
• 02: 4800
bE Activation du ronfl eur (avertisseur
sonore)
01 • 00: désactivé
• 01: activé
dF Diff érentiel 0,5 °C • 0,5 °C
• 1,0 °C
• 1,5 °C
• 2,0 °C
LE Activation du verrouillage des
touches
0 • 00: désactivé
• 01: activé
rC Gestion du relais 00 • 00: automatique
• 01: manuelle
Ar Rétablissement automatique 01 Fixe
tE Touche de confi guration de
l'horloge
07 de 01 à 07
tM ON/OFF commandé par: 00 • 00: thermostat
• 01: RS485
IE Nombre de variables à affi cher 00 de 00 à 05
dS Touche de mode commandée par 00 • 00: thermostat
• 01: Modbus
FS VENTILATION/CHAUFFAGE
commandés par:
00 • 00: thermostat
• 01: Modbus
Touche «Mode»
Key Mode
Pour sélectionner la séquence de modes, accéder au menu « Paramètres »
et confi gurer le paramètre « Co » ; puis, à l’aide du bouton, sélectionner la
nouvelle valeur en tournant vers la droite ou vers la gauche et appuyer
sur « <image roulette
» pour confi rmer. Les symboles pouvant être
gérés sont les suivants:
les symboles peuvent être activés séparément ou par paire ; l’activation
est possible en réglant sur «1» les bits du paramètre de confi guration.
Numéro du bit Symbole
00
01
02
03
04
+
05
+
06
+
07
+
08
+
09 non utilisé
10 non utilisé
11 non utilisé
12 non utilisé
13 non utilisé
14 non utilisé
15 non utilisé
Tab. 1.b
Exemple :
Si les bits 00, 01 et 07 sont réglés sur « 1 », la valeur de la variable de
confi guration sera 131 (valeur binaire convertie en valeur décimale) et
en appuyant sur la touche « Mode » la séquence sera la suivante :
 
Étalonnage de la sonde de température
Pour étalonner la température, accéder au menu « tC » (étalonnage de
la température), dans une plage comprise entre -5 et +5 °C, par paliers
de ±0,1 °C.
Étalonnage du capteur d’humidité
Disponible uniquement sur les modèles équipés de capteur d’humidité.
Pour étalonner l’humidité, accéder au menu « hC » (étalonnage de
l’humidité), dans une plage comprise entre -10 et +10 %HR, par paliers
de ±0,1 %HR.
Mode hors gel
Si la fonction hors gel est activée (FE - activation hors gel réglée sur : 0 =
désactivée ; 1 = activée), quand le thermostat est éteint et la température
est inférieure à « Ft », la sortie active le relais, et l’écran à cristaux liquides
affi che « » ; quand la température augmente jusqu’à « Ft +2 °C », la
sortie désactive le relais et l’icône «
» disparaît.
Réglage hors gel
Pour confi gurer le réglage hors gel, accéder au menu « Ft » (température
hors gel) et sélectionner une nouvelle valeur comprise entre 5,0 et
17,0 °C.
Activation du ron eur
Pour eff ectuer cette opération, accéder au menu « bE » (activation du
ronfl eur) et confi rmer :
• 0 = désactivé ;
• 1 = activé ;
Verrouillage des touches
Pour eff ectuer cette opération, accéder au menu « LE » (activation du
verrouillage) et confi rmer la nouvelle valeur.
• 0 = désactivé ;
• 1 = activé.
Touche «Horloge»
Pour sélectionner la séquence des fonctions, accéder au menu
« Paramètres » et confi gurer le paramètre « tE » ; puis, à l’aide du bouton,
sélectionner la nouvelle valeur en tournant vers la droite ou vers la
gauche et appuyer sur «
» pour confi rmer.
Le choix des fonctions pouvant être activées est le suivant :
Valeur Action
0
désactivé
1
2
3

4
5

6

7
 
Tab. 1.c
