“manuale thT” +0300077IE - rel. 1.3 - 11.04.2016
SPA

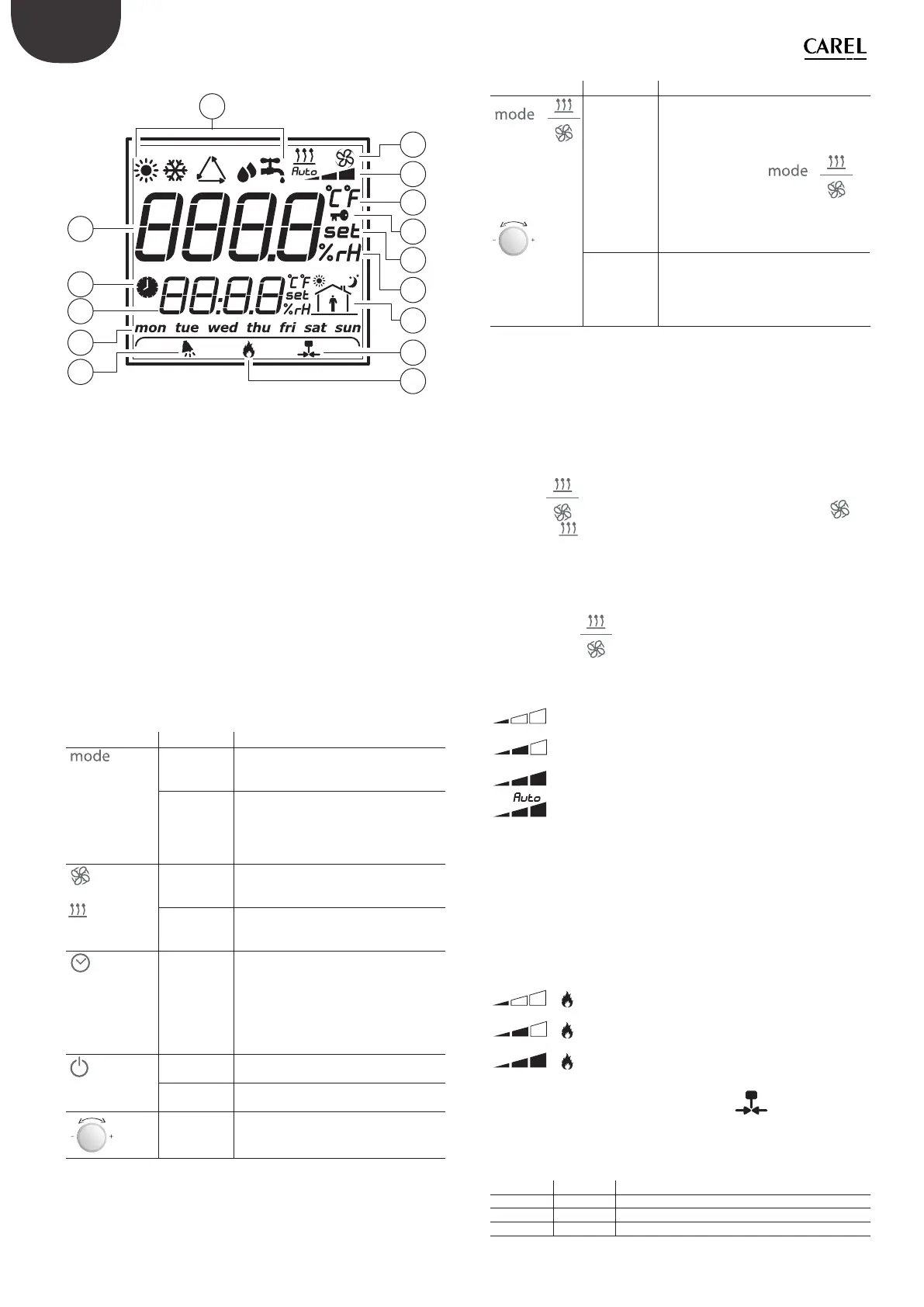

Display
1
7
10
13
11
12
8
9
14
15
2
3
4
5
6
Teclas:
1. Modo de funcionamiento
2. Campo principal
3. Franja horaria activa
4. Campo secundario
5. Día de la semana
6. Alarma
7. Función de ventilación/calefacción
8. Velocidad de ventilación/ Duración de la calefacción forzada
9. Unidades de medida de la temperatura
10. Icono de bloqueo
11. Confi guración del setpoint (valor de consigna)
12. Unidades de medida de la humedad
13. Franja horaria actual
14. Relé activo
15. Calefacción forzada
Función de las teclas
Tecla Descripción Función
Selección de
la modalidad
Pulsando brevemente, es posible
seleccionar las distintas modalidades
deseadas.
Control de la
humedad
Pulsando durante 3 segundos, es posible
visualizar la humedad actual con la
indicación "XX%rH"; si no existe ningún
sensor de humedad, el display mostrará
"no H"
Ventilación Si se muestra el icono del ventilador,
pulsando la tecla es posible seleccionar
distintas velocidades de ventilación.
Calefacción Si se muestra el icono de calefacción,
pulsando la tecla es posible seleccionar la
duración de la calefacción forzada.
Reloj Pulsando brevemente, es posible activar
la franja horaria, las funciones Eco o Party
y cancelar.
Pulsando durante 3 segundos, es posible
seleccionar la confi guración del reloj, de
la franja horaria, del setpoint de la función
Eco o de la Party.
Tecla On/Off Pulsando brevemente, es posible
encender/apagar el termostato.
Tecla de
bloqueo
Pulsando durante 3 segundos, es posible
bloquear/desbloquear todas las teclas.
Mando Girando el mando, es posible regular los
parámetros o los setpoint.
Tecla Descripción Función
+
Confi guración
de los
parámetros
Si se desea confi gurar los parámetros, es
posible operar como sigue:
a. Apagar el termostato desde la tecla ON/
OFF
b. Mantener pulsado "
+ "
durante 5 segundos
c. Girar el mando, y confi gurar la
contraseña a 22
d. Seleccionar el parámetro y cambiar el
valor girando y pulsando el mando.
Salir del menú:
• Esperar 20 segundos sin efectuar
ninguna operación;
• Confi rmar pulsando cualquiera de las
4 teclas;
Control de humedad
Activar el termostato (modelo con versión humedad); manteniendo pulsada la
tecla “modalidad” durante 3 segundos, el display mostrará “ %rH value”. Si el thT
está dotado sólo de sensor de temperatura (sin humedad), el display mostrará
“no H”.
Tecla de ventilación/calefacción
La tecla “ ” se confi gura como modalidad ventilación ( ) o
calefacción (
) según el parámetro FH (ventilación - calefacción).
• FH = 00 -> ventilación
• FH = 01 -> Calefacción
Esta información es enviada por el Modbus (coil 53).
Cuando “FH” = 0
Pulsando la tecla
, es posible seleccionar la velocidad deseada (mín,
med, máx) o la automática (Auto) y enviar estas informaciones mediante
el Modbus (registro 7)
Velocidad mínima de ventilación
Velocidad media de ventilación
Velocidad máxima de ventilación
Velocidad automática de ventilación
Cuando “FH” = 1
La tecla está confi gurada para la gestión del dispositivo en calefacción;
pulsando esta tecla se puede seleccionar el intervalo de tiempo durante
el cual la unidad será forzada al 100% (20, 40 o 60 minutos). Esta
información es enviada por el Modbus (registro 8)
Pulsando la tecla, se puede confi gurar la duración deseada de la
calefacción forzada. Cada pulsación de la tecla, incrementa la duración a:
20, 40, o 60 minutos, como se indica en el display.
+ =
20 min
+ =
40 min
+ =
60 min
Cuando el relé está activo, se muestra el icono
.
FS: Ventilación/Calefacción contralada
FS=00  thT
FS=01  Modbus
FS FH Gestión del relé
0 - thT
1 0 Modbus - ventilación
1 1 Modbus - calefacción
Tab. 1.a
