“manuale thT” +0300077IE - rel. 1.3 - 11.04.2016
SPA
Desensamblaje
Insertar un destornillador en la acanaladura de la parte alta y presionar
hacia abajo para quitar el display.
Notas generales
Evitar instalar el dispositivo en ambientes con las siguientes características:
• Humedad relativa superior al valor especifi cado;
• Fuertes vibraciones o golpes;
• Exposición a salpicaduras de agua;
• Exposición a atmósferas agresivas y contaminantes (por ej.: azufre y
vapores de amoniaco, vapores salinos, humo), para evitar fenómenos
de corrosión y/u oxidación;
• Fuertes interferencias magnéticas y/o de radio frecuencias (por
ejemplo, cerca de antenas transmisoras);
• Exposición a la luz directa del sol o a los agentes atmosféricos en general;
• Amplias y rápidas fl uctuaciones de la temperatura ambiente;
• Ambientes con presencia de explosivos o mezclas de gas infl amables;
• Exposición a polvos (formación de pátina corrosiva con posibilidad de
oxidación y reducción del aislamiento).

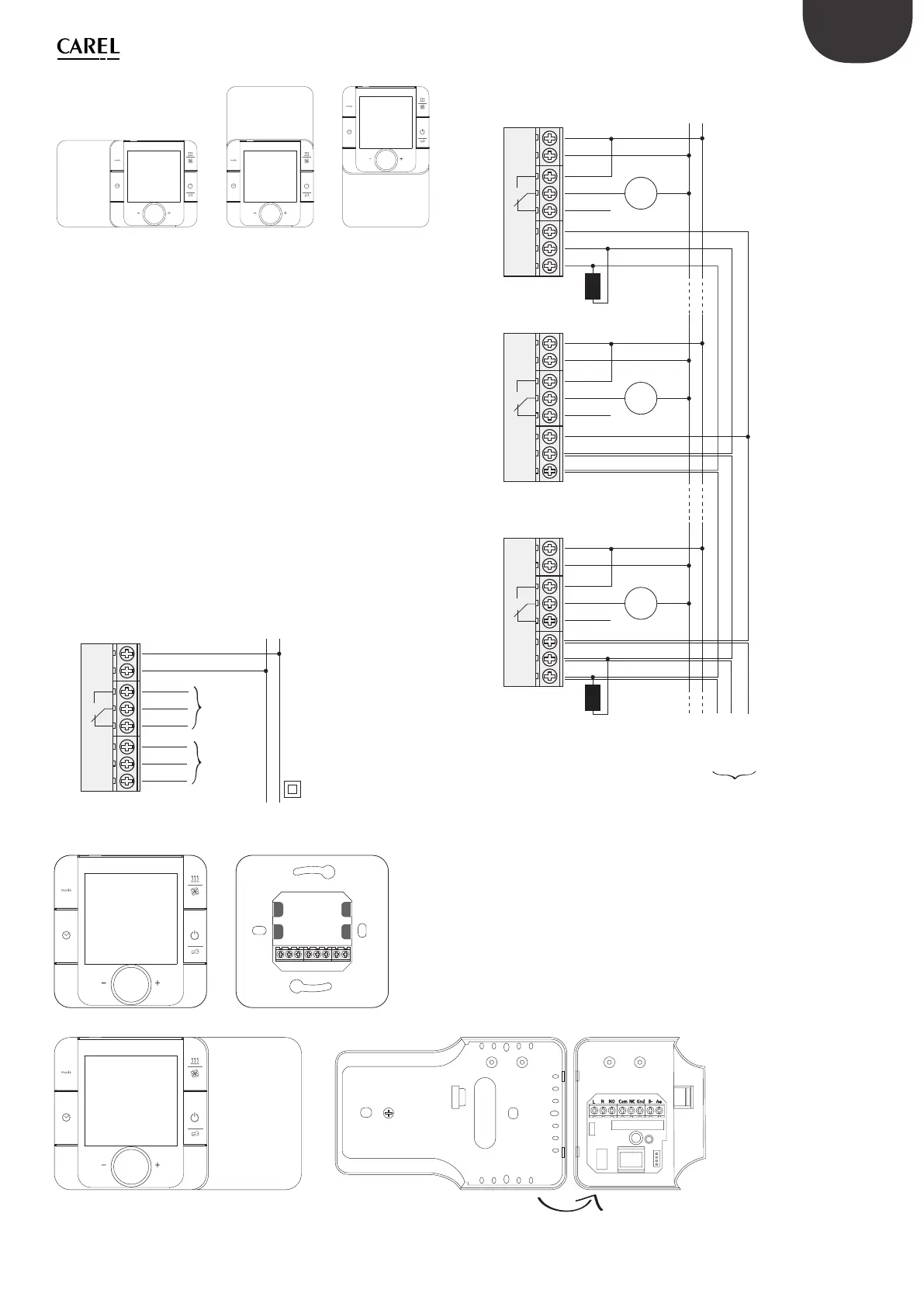

Conexiones eléctricas
L
N
N
thT L
AC85~ 250 V 50/60 Hz
Power line
NO
COM Digital
output
NC
GND
B(-)
A(+)
Serial
connection
A+ B- Gnd NC Com NO N L
Ejemplo de conexiones de red
thT - ID50
L
N
NL
AC85~ 250 V 50/60 Hz
Power line
NO
COM
NC
GND
B(-)
A(+)
Load
thT - ID51
L
N Power line
NO
COM
NC
GND
B(-)
A(+)
Load
thT - ID81
L
N Power line
NO
COM
NC
GND
B(-)
A(+)
A (Rx+/Tx+) B (Rx-/Tx-) GND
Load
120Ω120Ω
Serial connection
RS485 Modbus
