• para la conexión serie, usar cable apantallado tripolar AWG 20-22. La
longitud de la red serie no debe superar los 500 m. Para redes extensas,
montar una resistencia de 120 Ohm entre los terminales RX/TX+ y RX/TX-
en el primero y en el último dispositivo, para evitar posibles problemas de
comunicación.
Instrucciones para el montaje encastrado
Para montar la parte posterior del dispositivo, utilizar una caja de encastrar
de diámetro mínimo igual a 65 mm y con una profundidad mínima de
31 mm.
1. Separar la parte anterior del termostato thT de la posterior con un
destornillador;
2. Efectuar las conexiones eléctricas según el esquema;
3. Fijar la parte posterior a la caja de encastrar con los 2 tornillos
incluidos:
4. Finalmente, reposicionar correctamente el termostato thT en la
posición original, y asegurarse, presionando, que se enganche
después del click.
Desensamblaje
Cableado
GND Rx+/Tx+ Rx–/Tx–
GND A B
N 230V~ L 50/60Hz NO NC Com
Relay Power supply
Serial connections

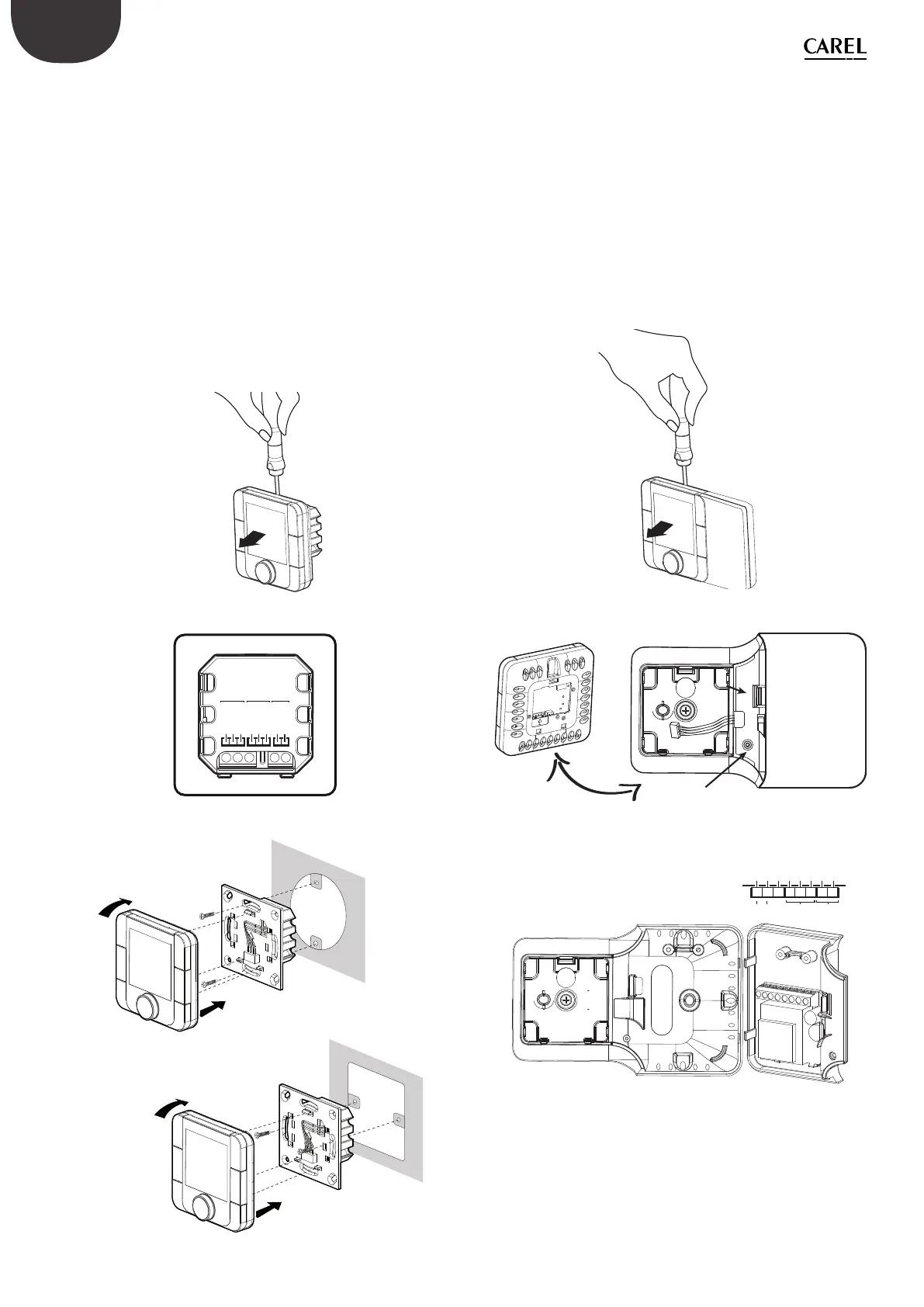

Vista en despiece
click
4
5
6
click
4
5
6
Instrucciones para el montaje en pared
1. Separar la parte anterior del dispositivo de la posterior, utilizando un
destornillador;
2. Para quitar la cubierta A1, desenroscar el tornillo A2 y presionar en el
punto de enclavamiento; acceder a la regleta de terminales A3;
3. Practicar los taladros en la pared (diam. 5 mm), luego insertar los tacos
y los tornillos incluidos, asegurándose de que los cables eléctricos
pasen a través de la apertura E;
4. Efectuar las conexiones eléctricas según el esquema;
5. Cerrar la cubierta A1, completando en orden inverso las mismas
operaciones descritas anteriormente;
6. Finalmente, reposicionar correctamente el termostato thT en la
posición original, y asegurarse, presionando, que se enganche
después del click.
Desensamblaje
b
Desmontaje de la cubierta
A1
A2
A3
A3
E
POWER
SUPPLY
Serial connection
RelayAB
Rx+Tx+ Rx-Tx- GND NC Com NO N 250 V~ L 50/60 Hz
Es posible modifi car la rotación del display moviendo la base a las otras
tres posiciones posibles:
1. quitar el tornillo;
2. quitar la base;
3. girar la base y fi jarla en la posición elegida;
4. apretar el tornillo.
