• Für die serielle Verbindung ein abgeschirmtes Dreileiterkabel AWG 20-22
verwenden. Die Länge der seriellen Leitung darf nicht 500 m überschreiten.
Für ausgedehnte Netzwerke muss ein 120-Ohm-Widerstand zwischen
die Klemmen RX/TX+ und RX/TX- des ersten und des letzten Gerätes
geschlossen werden, um Kommunikationsprobleme zu vermeiden.
Anleitung für die Einbaumontage
Für die Montage der Geräterückseite wird ein Einbaugehäuse von 65 mm
Mindestdurchmesser und 31 mm Mindesttiefe verwendet.
1. Die Vorderseite des Thermostats ‹thT› mit einem Schraubendreher
von der Rückseite trennen.
2. Die Elektroanschlüsse gemäß Schaltplan ausführen.
3. Die Rückseite mit den 2 beiliegenden Schrauben im Einbaugehäuse
fi xieren.
4. Den Thermostat ‹thT› in seiner ursprünglichen Position positionieren
und einrasten lassen.
Ausbau
Verdrahtung
GND Rx+/Tx+ Rx–/Tx–
GND A B
N 230V~ L 50/60Hz NO NC Com
Relay Power supply
Serial connections

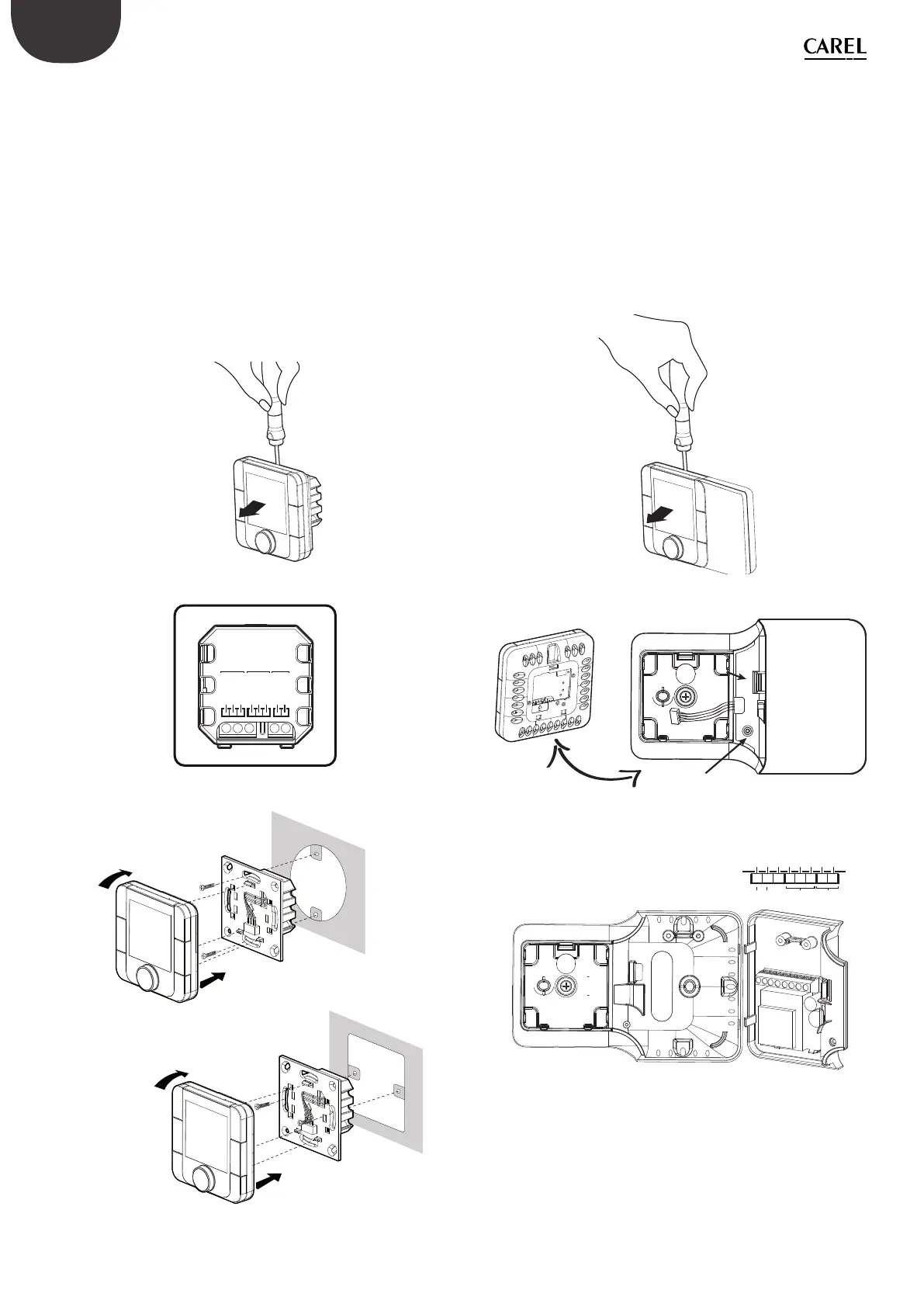

Explosionszeichnung
click
4
5
6
click
4
5
6
Anleitung für die Wandmontage
1. Die Vorderseite des Thermostats ‹thT› mit einem Schraubendreher
von der Rückseite trennen.
2. Für die Entfernung des Deckels A1 die Schraube A2 lösen und auf die
Einklinkstelle drücken. Die Klemmleiste A3 freilegen.
3. Die Löcher (5 mm Durchmesser) in die Wand bohren. Die
beiliegenden Dübel und Schrauben einfügen und sicherstellen, dass
die Kabel durch die Öff nung E führen.
4. Die Elektroanschlüsse gemäß Schaltplan ausführen.
5. Den Deckel A1 schließen und die vorgenannten Verfahren
umgekehrt ausführen.
6. Den Thermostat ‹thT› in seiner ursprünglichen Position positionieren
und einrasten lassen.
Ausbau
b
Entfernung des Deckels
A1
A2
A3
A3
E
POWER
SUPPLY
Serial connection
RelayAB
Rx+Tx+ Rx-Tx- GND NC Com NO N 250 V~ L 50/60 Hz
Die Displayausrichtung kann geändert werden, indem die Basis in die
drei anderen möglichen Positionen gedreht wird:
1. Die Schraube entfernen.
2. Die Basis abnehmen.
3. Die Basis wie gewünscht drehen und in der gewählten Position
fi xieren.
4. Die Schraube anziehen.
