Vedpak 223_Version 1_09.2019
(1) ÉCRAN
(2) LUMIÈRE
(3) VOYANT INDICATEUR DE POLARITÉ
Positif : ROUGE
Négatif : VERT
(4) SONDE D’ESSAI
Amovible
(5) INTERRUPTEUR PRINCIPAL
(6) BOUTON MODE
a. Courte activation : changer de fonction de mesure
b. Longue activation : basculer entre °C et °F
(7) COUVERCLE DU BOÎTIER DES FUSIBLES
Ouvrir pour remplacer le fusible.

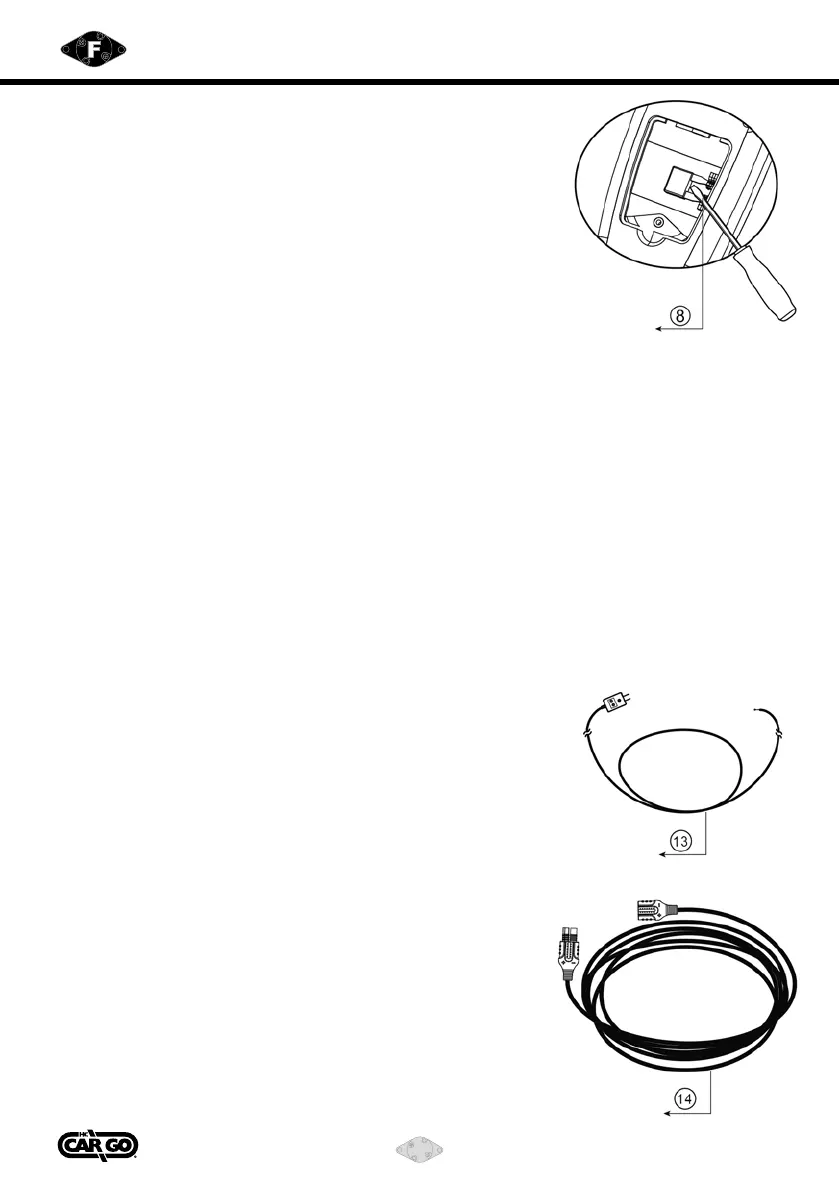

(8) FUSIBLE
Le fusible automatique xe est de 5 A, le fusible remplaçable peut avoir une
intensité quelconque.
Le contrôleur utilise la plus petite valeur pour protéger le circuit.
Par exemple, si le fusible automatique xe est de 5 A et le fusible remplaçable
de 10 A, la limite d’intensité sera de 5 A.
Si le fusible automatique xe est de 5 A et le fusible remplaçable de 1 A, la
limite d’intensité sera de 1 A.
(9) PINCES
(10) PRISE ALLUME-CIGARE
(11) RACCORD DE MISE À LA TERRE AUXILIAIRE
(12) ACCESSOIRE
c. Connecteur
d. Sonde perçante
e. Longue sonde d’essai
(13) THERMOCOUPLE (EN OPTION)
(14) RALLONGE 6 m (EN OPTION)
