III. FONCTIONNEMENT
Appuyez brièvement sur le bouton MODE pour basculer entre Tension, Résistance, Intensité,
Tension CA et Fréquence.
Raccordez la pince rouge au positif de la batterie et la pince noire au négatif.
Au besoin, le raccord de mise à la terre auxiliaire sert au raccordement au négatif de l’objet
testé.

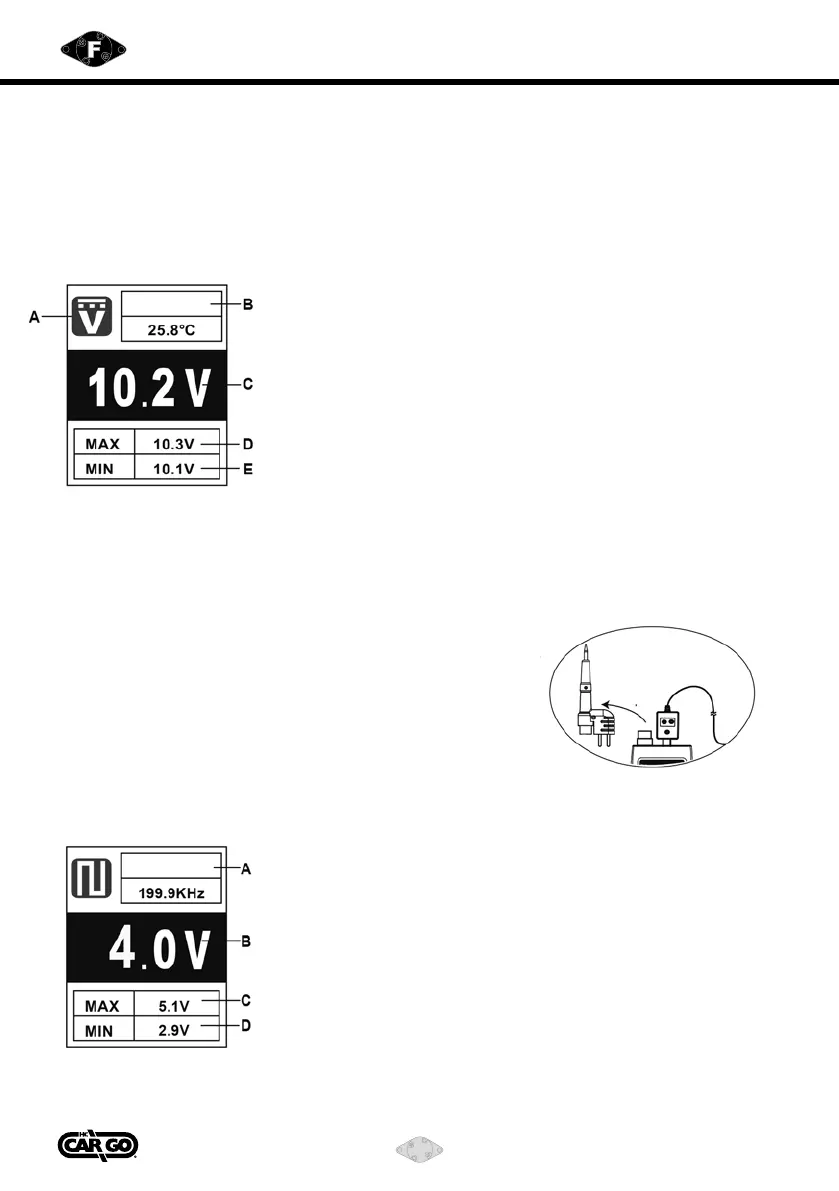

1) Mesure de la tension C.C. - Essai de tension externe
A. Mesure de la tension C.C.
B. Mesure de la température
(relevée à partir du thermocouple)
C. Valeur de tension C.C.
D. Valeur de tension max.
E. Valeur de tension min.
Temp.
ATTENTION ! N’appuyez pas sur l’interrupteur principal pendant la
mesure de la tension C.C.
(1) Appuyez brièvement sur le bouton MODE pour passer à la fonction de
mesure de la tension C.C.
(2) Raccordez la sonde d’essai et le raccord de mise à la terre
auxiliaire aux deux polarités de l’objet testé.
(3) Relevez la valeur de la tension sur l’écran.
(4) Relevez les valeurs max. et min. de la tension d’essai
actuelle.
(5) En présence d’un thermocouple de type K sur la sonde
d’essai, la température est achée sur l’écran LCD.
En l’absence de sonde, la température peut être mesurée
à l’aide d’un thermocouple de type K externe.
2) Fréquence du signal et mesure de la tension max./min.
A. Mesure de la fréquence
B. Valeur de tension C.A.
C. Valeur de tension max.
D. Valeur de tension min.
Fréquence
Débrancher
