95
Zmiana stopki / Výměna přítlačné patky
PL CZ
Uwaga! Podczas wykonywania wszystkich
poniższych operacji obrócić przełącznik zasilania
do pozycji wył. („O”)!

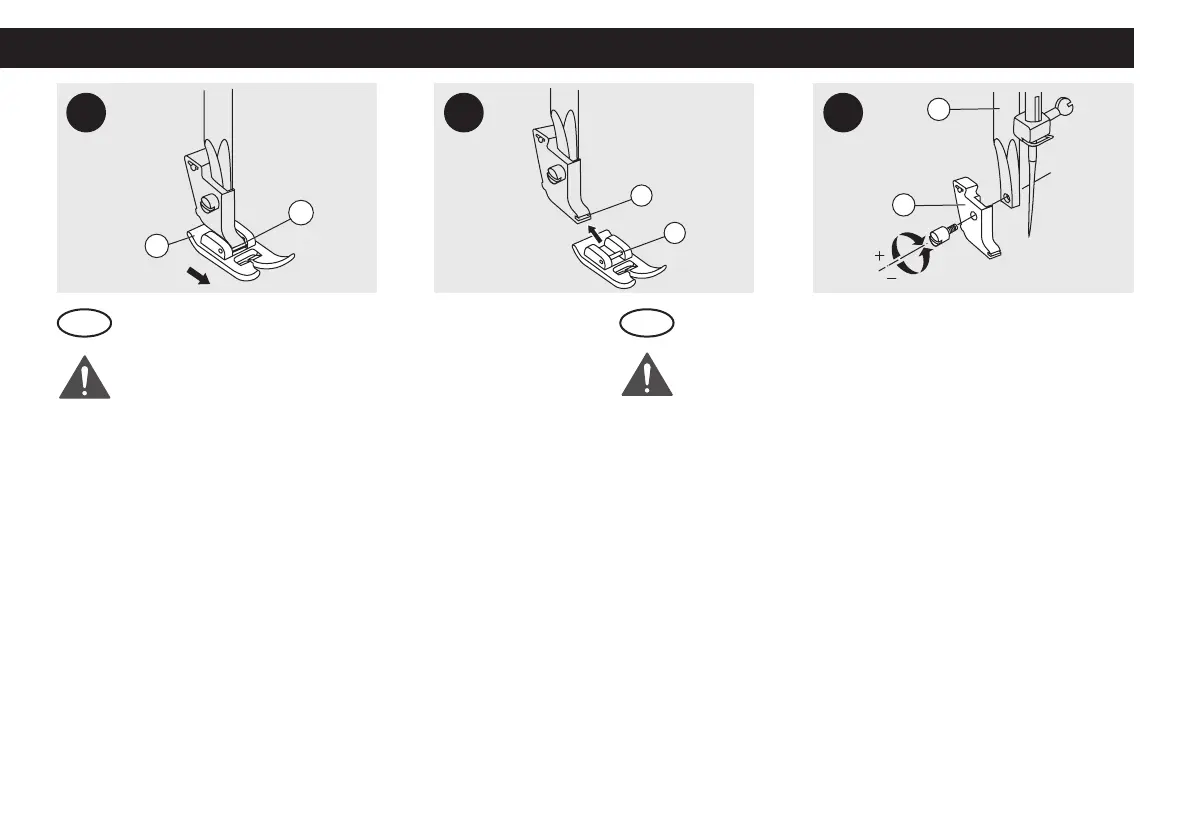

1. Podnieść stopkę. Nacisnąć stopkę, aby odczepić ją od
wycięcia.
(1) Wycięcie
(2) Stopka
2. Zainstalować trzpień stopki w wycięciu uchwytu stopki.
(1) Wycięcie
(2) Trzpień
3. Podnieść drążek stopki. Wyrównać uchwyt stopki z
dolną lewą stroną drążka stopki. Przytrzymać uchwyt
stopki, następnie dokręcić śrubę przy użyciu śrubokręta.
(1) Drążek stopki
(2) Uchwyt stopki
Upozornění! Při provádění kterékoli z uvedených
operací vypněte vypínač („O“)!
1. Zdvihněte přítlačnou patku. Stiskněte přítlačnou patku
pro odpojení od výřezu.
(1) Výřez
(2) Přítlačná patka
2. Namontujte kolík přítlačné patky do výřezu držáku
přítlačné patky.
(1) Výřez
(2) Kolík
3. Zdvihněte tyč přítlačné patky. Zarovnejte držák přítlačné
patky s levou spodní stranou přítlačné tyče. Držte držák
přítlačné patky a šroubovákem dotáhněte šroub.
(1) Tyč přítlačné patky
(2) Držák přítlačné patky
2
1
1
2
1
2
1 2 3
Remplacement du pied presseur / Persvoetje vervangen
