NTC – My comfort controller
Indicatori luminosi
Tasto T: “EMERGENZA” (Se disponibile)
Può essere utilizzato in caso di perdita del telecomando o guasto del telecomando per
accensione (modo automatico con valori di fabbrica) / spegnimento unità.
T
P : LED verde
Q : LED rosso
R : LED giallo
S : Ricevitore segnale del telecomando

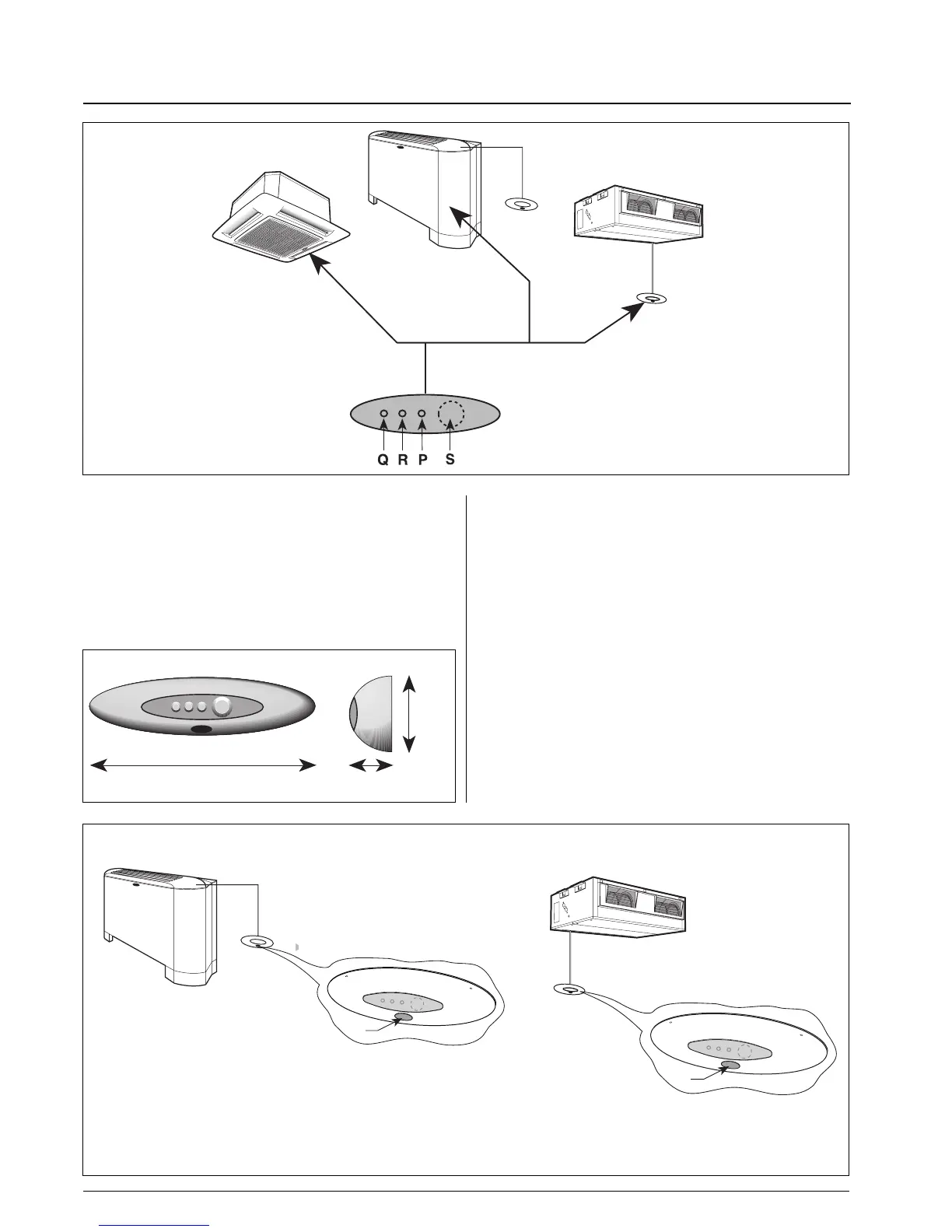

Le informazioni di funzionamento della macchina possono essere
monitorate tramite dei dispositivi luminosi chiamati LED. 3 di questi
sono presenti su una schedina elettronica chiamata appunto
“schedina LED”. I LED su di essa hanno 3 colorazioni diverse:
rosso, giallo e verde.
Ne esiste uno rosso anche a bordo scheda.
L’unica unità dotata di scheda LED montata su di essa è il Cassette
42GW----K (all’interno della griglia). Le altre macchine possono
comunque essere accoppiate a questa schedina che rimarrà
esterna.
Il funzionamento dei LED sulla schedina è descritto di seguito:
• In caso di allarme (messaggio di diagnostica attivo) il LED rosso
inizierà a lampeggiare. Il LED a bordo scheda lampeggierà con la
stessa frequenza.
• Durante il periodo in cui la protezione anti-freeze è attiva, il LED
rosso sarà stabilmente acceso.
• Se il contatto finestra aperta è attivo, il LED rosso sulla schedina
rimarrà acceso.
• Se sussiste un problema di comunicazione il LED rosso rimarrà
acceso.
• Durante il funzionamento in Occupied mode, il LED verde sulla
schedina sarà acceso stabilmente
• Durante il funzionamente in Unoccupied mode, il LED giallo sulla
schedina LED rimarrà acceso
• Quando l’unità viene disabilitata da un comando su bus di
comunicazione CCN, tutti I LED sulla schedina risulteranno
spenti.
