P - 4
NTC – My comfort controller
Indicadores luminosos
Tecla T: “EMERGÊNCIA” (se disponível)
Pode ser usada no caso de perda do controlo remoto ou
avaria do controlo remoto para ligação (sistema automático com valores de fábrica) / desligamento unidade.

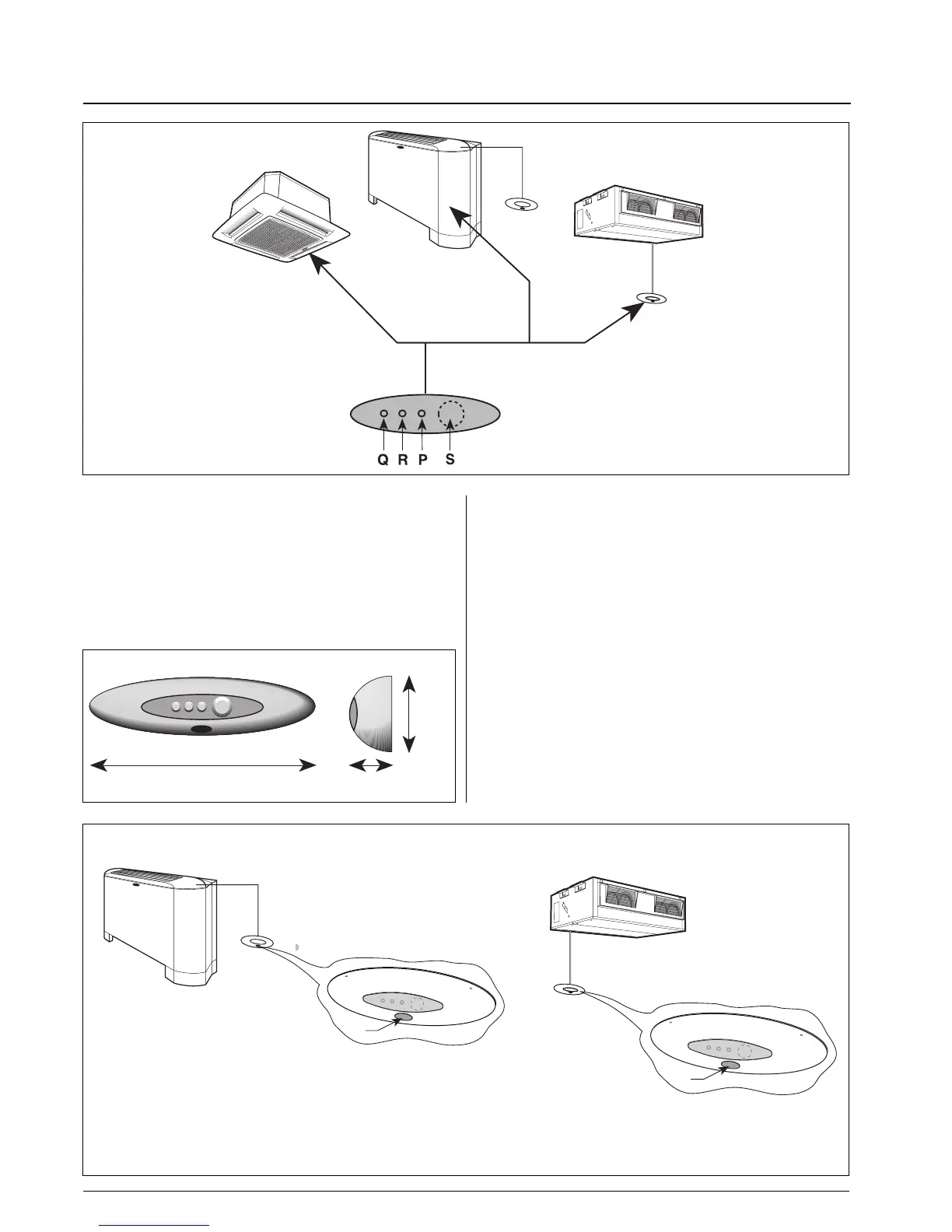

T
P : LED verde
Q : LED vermelho
R : LED amarelo
S : Receptor do sinal do comando remoto
As informações de funcionamento da máquina podem ser
monitoradas através dos dispositivos luminosos denominados LED.
3 destes estão presentes numa placa electrónica denominada
“placa LED”. Os LEDS na mesma têm 3 cores diferentes:
vermelho, amarelo e verde.
Existe um deles vermelho também na placa.
A única unidade dotada de placa LED montada na mesma é a
Caixa 42GW----K (dentro da grelha). As outras máquinas podem,
de qualquer maneira, ser acopladas a esta placa que ficará
na parte externa.
O funcionamento dos LED na placa é descrito a seguir:
• Em caso de alarme (mensagem de diagnóstico activo) o LED
vermelho iniciará a lampejar. O LED na placa lampejará com a
mesma frequência.
• Durante o período no qual a protecção anti-congelamento estiver
activa, o LED vermelho estará aceso estavelmente.
• Se o contacto janela aberta estiver activo, o LED vermelho na
placa ficará aceso.
• Se permanece um problema de comunicação o LED vermelho
ficará aceso.
• Durante o funcionamento em Occupied mode, o LED verde na
placa estará aceso estavelmente.
• Durante o funcionamento em Unoccupied mode, o LED amarelo
na placa LED ficará aceso.
• Quando a unidade é desabilitada por um comando no bus de
comunicação CCN, todos os LED na placa aparecerão
apagados.
20 mm
35 mm
140 mm
T
