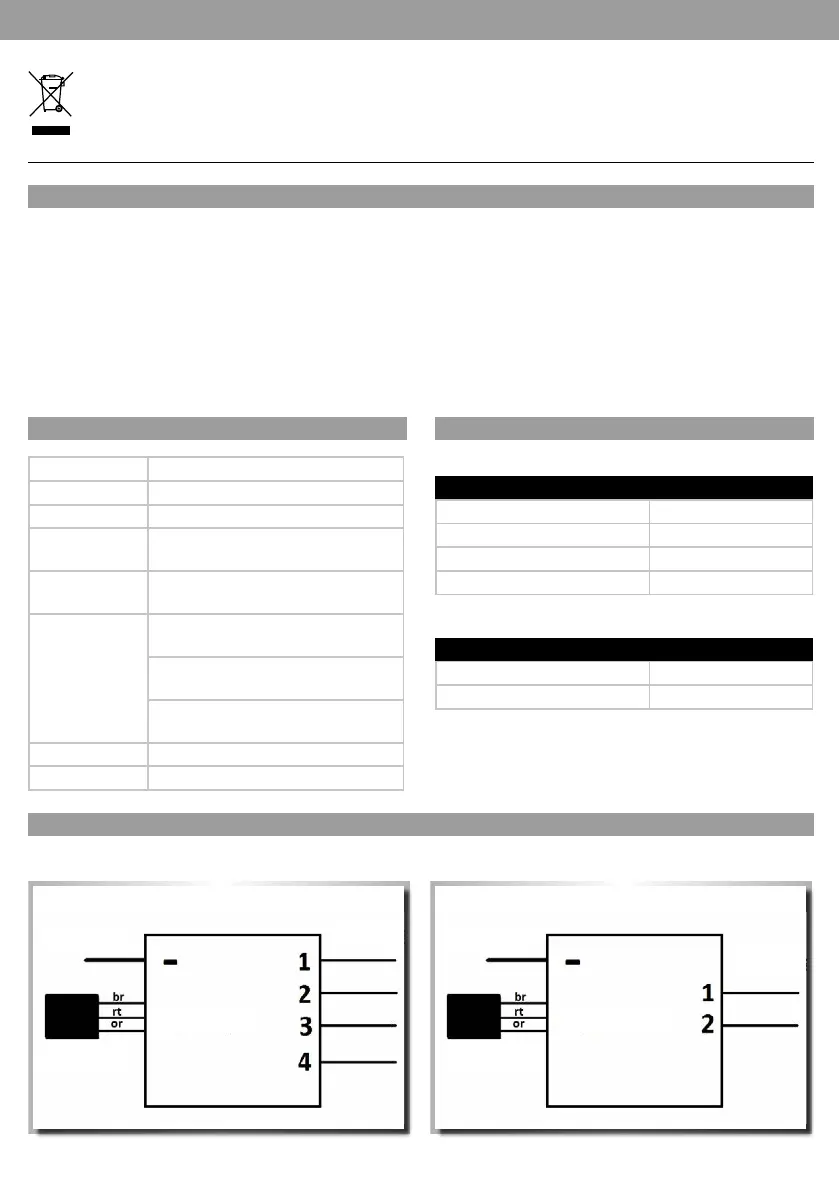

FR // Avertissement de sécurité
Signification du symbole sur le produit, lemballage ou le mode d’emploi: Les appareils électriques sont des biens potentiellement recyclables
qui ne doivent pas être jetés aux ordures ménagères une fois usés. Aidez-nous à protéger notre environnement et à économiser nos
ressources et remettez cet appareil à un lieu de collecte approprié. Si vous avez des questions sur l’élimination des déchets, adressez-vous aux
organisations compétentes ou à votre revendeur.
Les modules de commutation sont directement raccors à un récepteurRC et peuvent être commandés via une touche, un commutateur ou une manette.
La position du commutateur (en haut et en bas) et la durée (brève et longue) sont alors évaluées. Pour le module double, seule la position est évaluée. En
ce qui concerne les touches et les commutateurs, tenir compte du fait qu’ils ont une position interdiaire. Chaque sortie de commutation dispose d’une
fonction mémoire. Cela signifie qu’une sortie de commutation reste activée jusqu’à ce que le commutateur soit mis en position neutre puis de nouveau
dans la même position. Les modules de commutation psentent 4 ou 2 sorties sépaes et à commutation négative. Chacune des sorties dispose d’un câble
bleu de 20cm de long. Ce câble doit être raccordé au pôle négatif du consommateur. Chaque sortie de commutation peut commuter un courant de 2,5A
maximum. La tension d'alimentation maximale admissible est de 16V. Le module de commutation s’alimente lui-même par le biais de la tension du câble
de servocommande. Le câble pôle négatif noir peut être raccordé directement sur l’accu ou sur la borne du répartiteur. En cas de charge élevée, le câble noir
doit impérativement être raccordé afin d’éviter tout endommagement du récepteur.
MODULES DE COMMUTATION
CARACTÉRISTIQUES TECHNIQUES
Tension d’entrée: 4 - 8V du récepteur
Courant d'entrée: env. 18 mA pour 5V
Sorties: 2ou 4éléments
Tension de commu-
tation:
maximum 16V
Courant de com-
mutation:
maximum 2,5A par sortie
Câble de raccorde-
ment:
Sorties: 2/4 câble en silicone bleu de 200mm de
long et 0,25 mm² chacun
Raccordement servocommande: câble de servo-
commande de 300mm avec connecteurUNI
Câble pôle négatif: câble en silicone de 200mm
de long et 0,5 mm²
Dimensions: 16 x 14 x 4mm
Poids: 10 g
Module quadruple:
AFFECTATION DES RACCORDEMENTS
COMPORTEMENT DE COMMUTATION
Module quadruple:
Module double:
Position du commutateur Sorties
Long en position «en haut» Sortie 1
Court en position «en haut» Sortie 2
Court en position «en bas» Sortie 3
Long en position «en bas» Sortie 4
Position du commutateur Sorties
Court en position «en haut» Sortie 1
Court en position «en bas» Sortie 2
Sorties 1à 4
Négatif Négatif
Récepteur Récepteur
Câble de ser-
vocommande
Câble de ser
-
vocommande
Module double:
Sorties 1à 2
