I moduli di commutazione vengono collegati direttamente a un ricevitore RC e possono essere gestiti attraverso un tasto, un interruttore o una cloche. Ciò
consente di valutare la posizione dell'interruttore (in alto e in basso) e la durata (breve e lunga). Del modulo doppio viene analizzata solo la posizione. Tenere
conto del fatto che i tasti e gli interruttori dispongono di una posizione centrale. Ogni uscita di commutazione presenta una funzione Memory, ossia rimane
attiva fino a quando l'interruttore non ritorna nella stessa posizione dopo essere stato riportato in posizione di folle. Sui moduli di commutazione sono
disponibili 4 o 2 uscite separate a commutazione negativa. Le uscite dispongono rispettivamente di un cavo blu lungo 20 cm. Tale cavo deve essere collegato
al polo negativo dell'utenza. Ogni uscita di commutazione è in grado di commutare una corrente di max. 2,5 A. La tensione di alimentazione massima
consentita è pari a 16 V. Il modulo di commutazione si alimenta tramite la tensione del cavo del servocomando. Il cavo negativo nero può essere collegato
direttamente all'accumulatore o al morsetto del distributore. Con carichi elevati, è indispensabile collegare il cavo nero per evitare danni al ricevitore.
MODULI DI COMMUTAZIONE
DATI TECNICI
Tensione di ingresso: 4 - 8 V dal ricevitore
Corrente di entrata: ca. 18 mA a 5 V
Uscite: 2 o 4 pezzi
Tensione di commuta-
zione:
max. 16 V
Corrente di commuta-
zione:
max. 2,5 A per uscita
Cavo di collegamento: Uscite: 2/4 cavi in silicone blu da 200 mm di
lunghezza e 0,25 mm²
Collegamento del servocomando: cavo del
servocomando da 300 mm con spina UNI
Cavo negativo: cavo in silicone da 200 mm
di lunghezza e 0,5 mm²
Dimensione: 16 x 14 x 4 mm
Peso: 10 g
Modulo quadruplo:

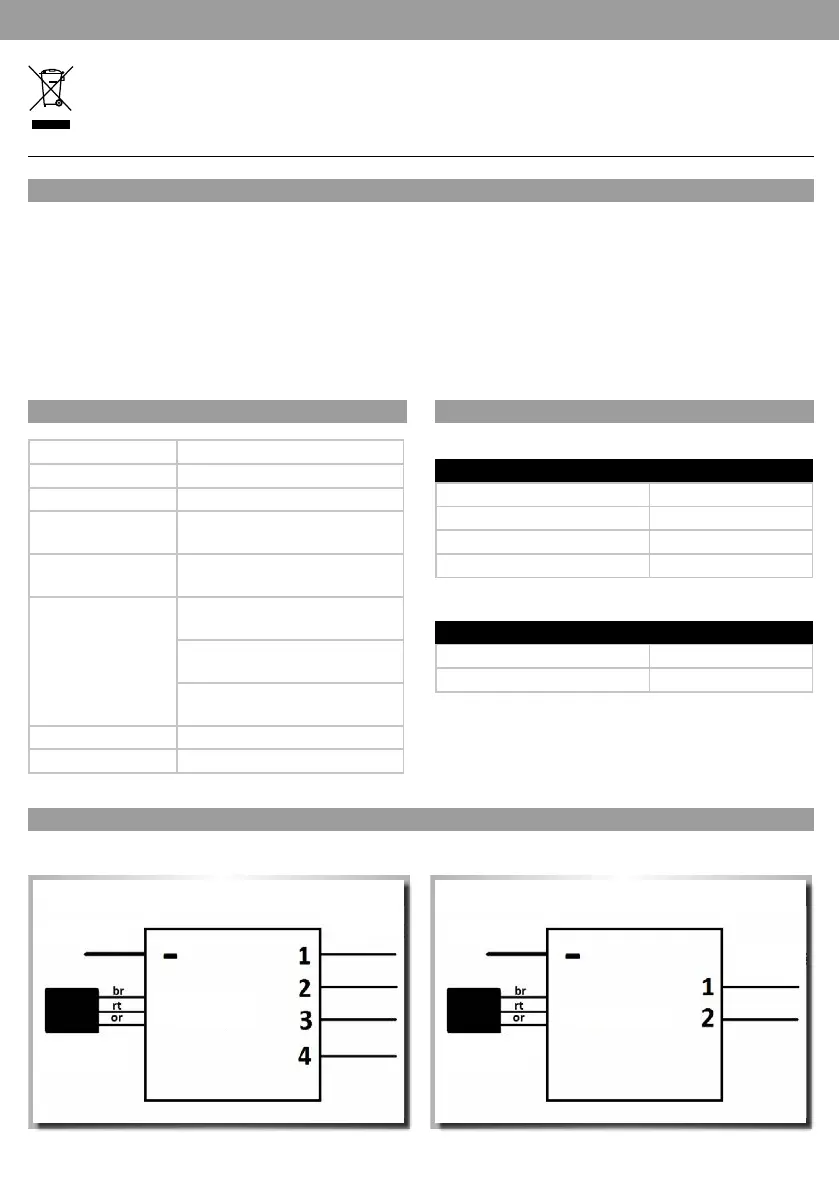

OCCUPAZIONE DEI COLLEGAMENTI
REAZIONE
Modulo quadruplo:
Modulo doppio:
Posizione dell'interruttore Uscite
Lungo in posizione "in alto" Uscita 1
Corto in posizione "in alto" Uscita 2
Corto in posizione "in basso" Uscita 3
Lungo in posizione "in basso" Uscita 4
Posizione dell'interruttore Uscite
Corto in posizione "in alto" Uscita 1
Corto in posizione "in basso" Uscita 2
Uscite 1-4
Negativo Negativo
Ricevitore Ricevitore
Cavo del ser-
vocomando
Cavo del ser
-
vocomando
Modulo doppio:
Uscite 1-2
