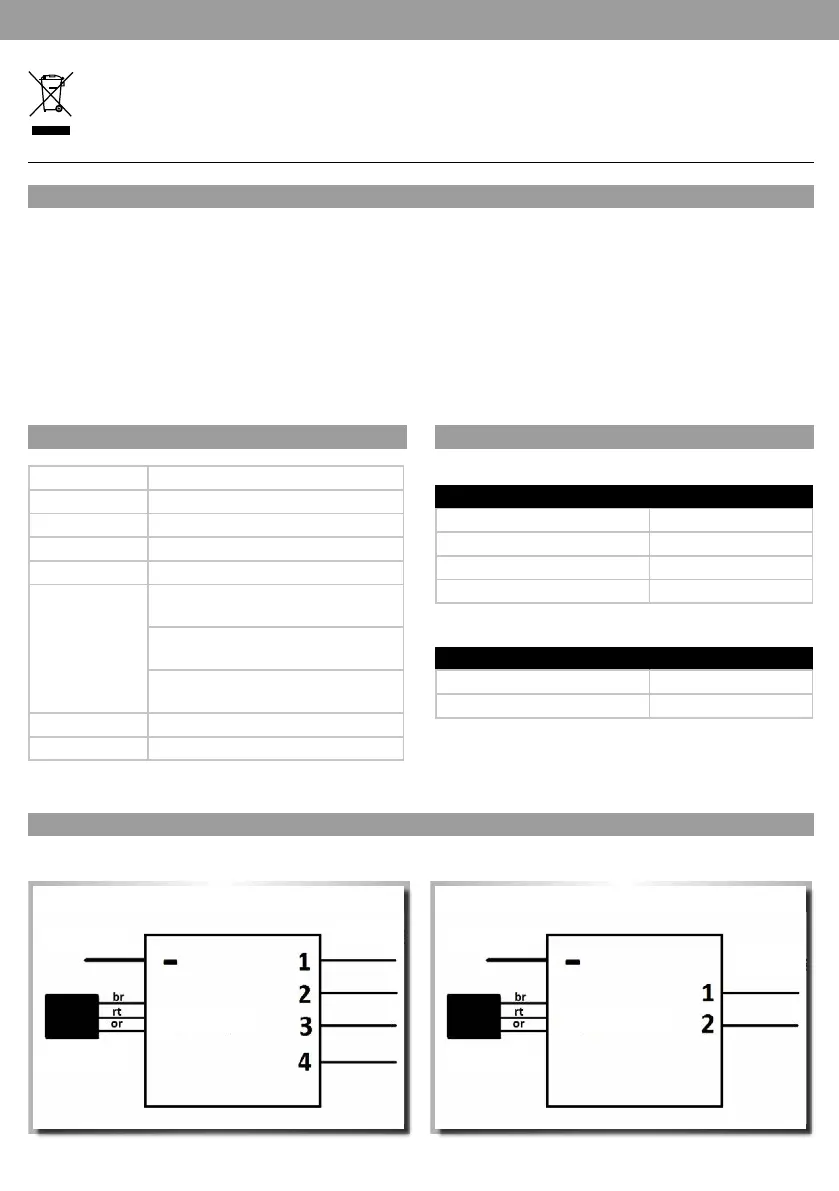

NL // Veiligheidsinstructies
Betekening van het symbool op het product, van de verpakking of de gebruiksaanwijzing: Elektrische apparaten bevatten herbruikbare
materialen en mogen na einde van de gebruiksduur niet met het huisvuil worden meegegeven! Help ons het milieu te beschermen en
grondstoffen te besparen en lever dit apparaat in bij het juiste inzamelingspunt. Uw gemeente of vakhandelaar kan u meer informatie geven
over afvalverwijdering.
De schakelmodules worden rechtstreeks op een radiografische ontvanger aangesloten en kunnen worden bediend via een knop, schakelaar of stick.
Daarbij worden de positie van de schakelaar (boven en onder) en de duur (kort en lang) geëvalueerd. Bij de tweevoudige module wordt alleen de positie
geëvalueerd. Bij drukknoppen en schakelaars moet ervoor worden gezorgd dat ze in het midden staan. Elke schakeluitgang heeft een geheugenfunctie,
d.w.z. een schakeluitgang blijft net zolang geactiveerd totdat de schakelaar in de neutrale stand is gezet en vervolgens opnieuw in dezelfde positie
teruggezet. Op de schakelmodules zijn 4 of 2 afzonderlijke en negatief schakelende uitgangen beschikbaar. De uitgangen beschikken allemaal over een 20
cm lange blauwe kabel. Deze kabel moet worden aangesloten op de negatieve pool van de verbruiker. Elke schakeluitgang kan een stroom van max. 2,5 A
schakelen. De maximaal toegestane voedingsspanning bedraagt 16 V. De schakelmodule voedt zich via de spanning van de servokabel. De zwarte minkabel
kan rechtstreeks op de accu of op de verdelerklem worden aangesloten. Bij zware belastingen moet de zwarte kabel altijd worden aangesloten om schade
aan de ontvanger te voorkomen.
SCHAKELMODULES
TECHNISCHE GEGEVENS
Ingangsspanning: 4 - 8 V van de ontvanger
Ingangsstroom: Ca. 18 mA bij 5 V
Uitgangen: 2 of 4 stuks
Schakelspanning: Maximaal 16 V
Schakelstroom: Maximaal 2,5 A per uitgang
Aansluitkabel: Uitgangen: 2/4 blauwe siliconenkabels met elk
200 mm lengte en 0,25 mm² doorsnede
Servo-aansluiting: 300 mm servokabel met
UNI-stekker
Minkabel: siliconenkabel met 200 mm lengte en
0,5 mm² doorsnede
Afmetingen: 16 x 14 x 4 mm
Gewicht: 10 g
Viervoudige module:
AANSLUITINGSBEZETTING
SCHAKELGEDRAG
Viervoudige module:
Tweevoudige module:
Schakelaarpositie Uitgangen
Lang in positie "boven" Uitgang 1
Kort in positie "boven" Uitgang 2
Kort in positie "beneden" Uitgang 3
Lang in positie "beneden" Uitgang 4
Schakelaarpositie Uitgangen
Kort in positie "boven" Uitgang 1
Kort in positie "beneden" Uitgang 2
Uitgangen 1 tot 4
Min Min
Ontvanger Ontvanger
Servokabel Servokabel
Tweevoudige module:
uitgangen 1 tot 2
