M22904937A
WWW.CARVINPOOL.COM 5

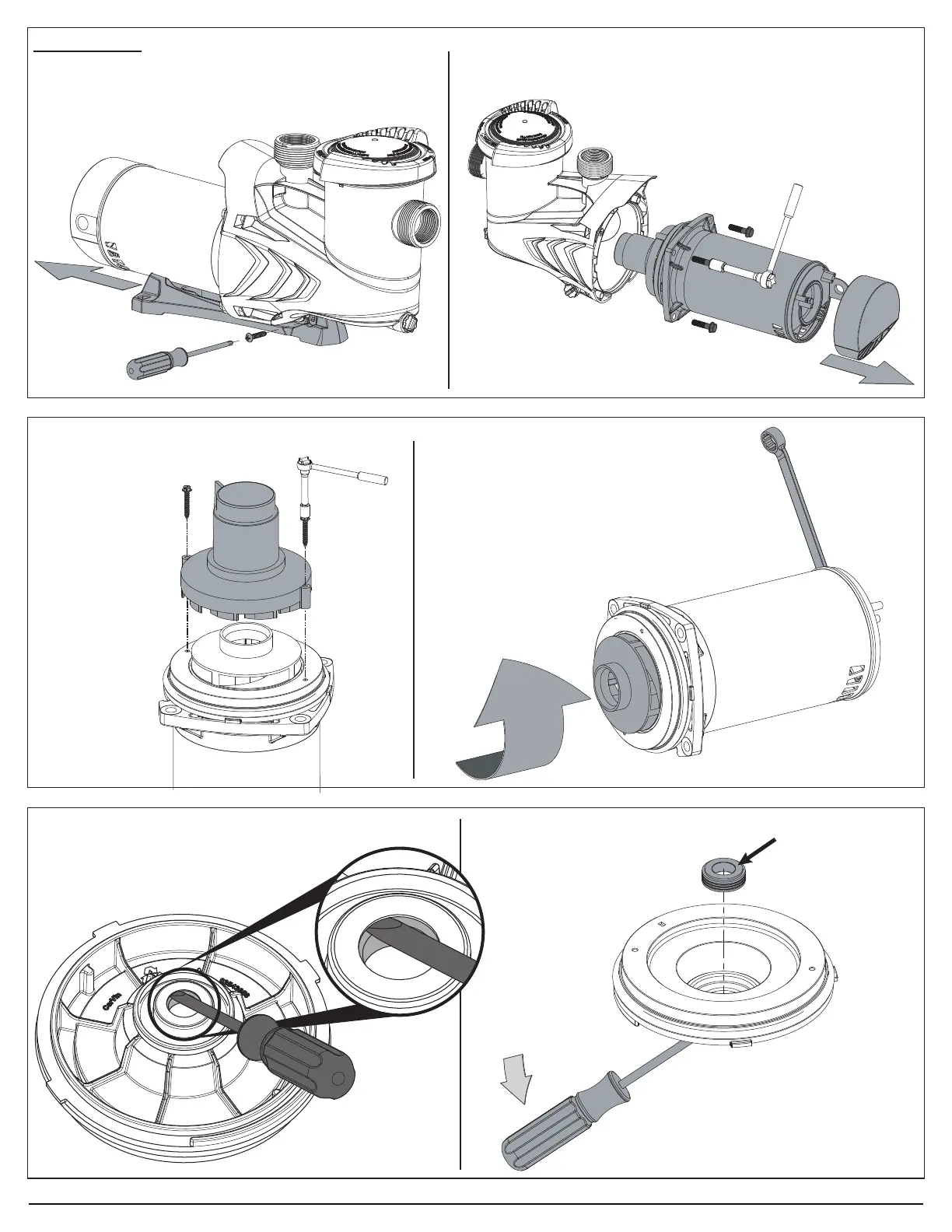

DÉMONTAGE
1. DÉMONTAGE DE LA BASE (Fig. 3)
UTILISÉE UNE DOUILLE 9/16’’
POUR DEVISSER LES QUATRES
BOULONS QUI RETIENNENT LE
MOTEUR AU CORPS PRINCIPAL.
DÉVISSEZ ÉGALEMENT LE
COUVECLE DU MOTEUR ET
RETIREZ LE.
2. DÉMONTAGE DU MOTEUR (Fig. 4)
À L’AIDE D’UNE
DOUILLE 1/4’’,
RETIREZ LES DEUX VIS
DU DIFFUSEUR.
À L’AIDE D’UNE CLÉE 3/8’’,
RETENEZ L’AXE DU MOTEUR ET
DÉVISSER LA TURBINE À LA
MAIN POUR LIBÉRER LE
SUPPORT DU MOTEUR
3. DÉMONTAGE DU DIFFUSEUR (Fig. 5)
4. DÉMONTAGE DE LA TURBINE (Fig. 6)
5. DÉMONTAGE DU
JOINT EN CÉRAMIQUE
(Fig. 8)
ENLEVER LA VIS TEL QU’ILLUSTRÉ
POUR DÉSENGAGER LA BASE QUE
VOUS POUVEZ RETIRER VERS
L’ARRIÈRE.
UTILISEZ UN TOURNEVIS PLAT POUR
DÉMONTER LE JOINT EN CÉRAMIQUE ET
SON JOINT DE CAOUTCHOUC DU
SUPPORT DE MOTEUR
LA SURFACE DROITE ET
POLI DOIT FAIRE FACE À
L’AVANT DE LA POMPE
AU RÉASSEMBLAGE.
