ELECTRICAL
4 - 31
CX EXCAVATORS
TRAVEL SPEED

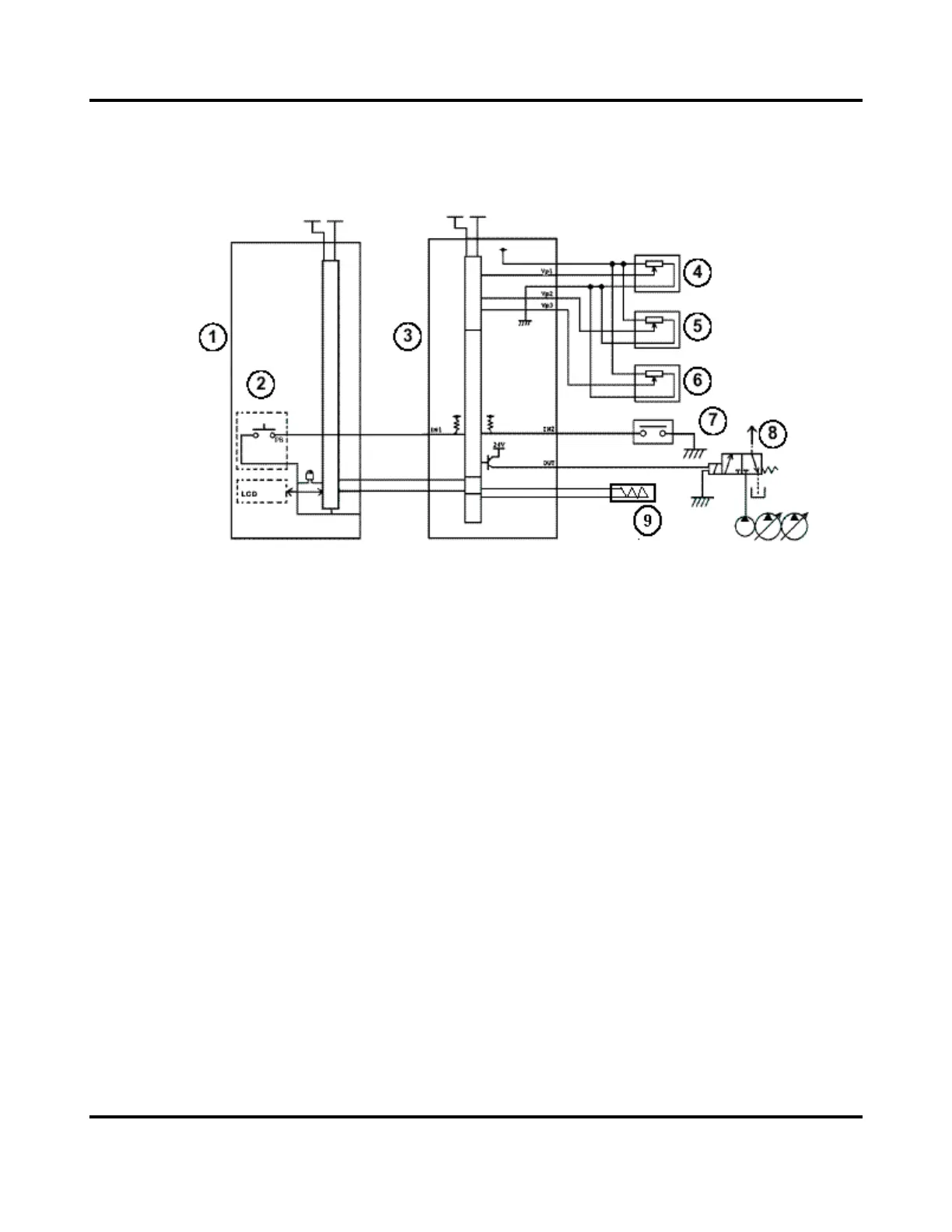

Circuit Configuration
1. Instrument panel
2. Travel speed switch
3. Main controller
4. Pressure transducer pump1
5. Pressure transducer pump2
6. De-stroke pressure transducer
7. Travel pilot pressure switch
8. Travel speed solenoid valve
9. RPM sensor
