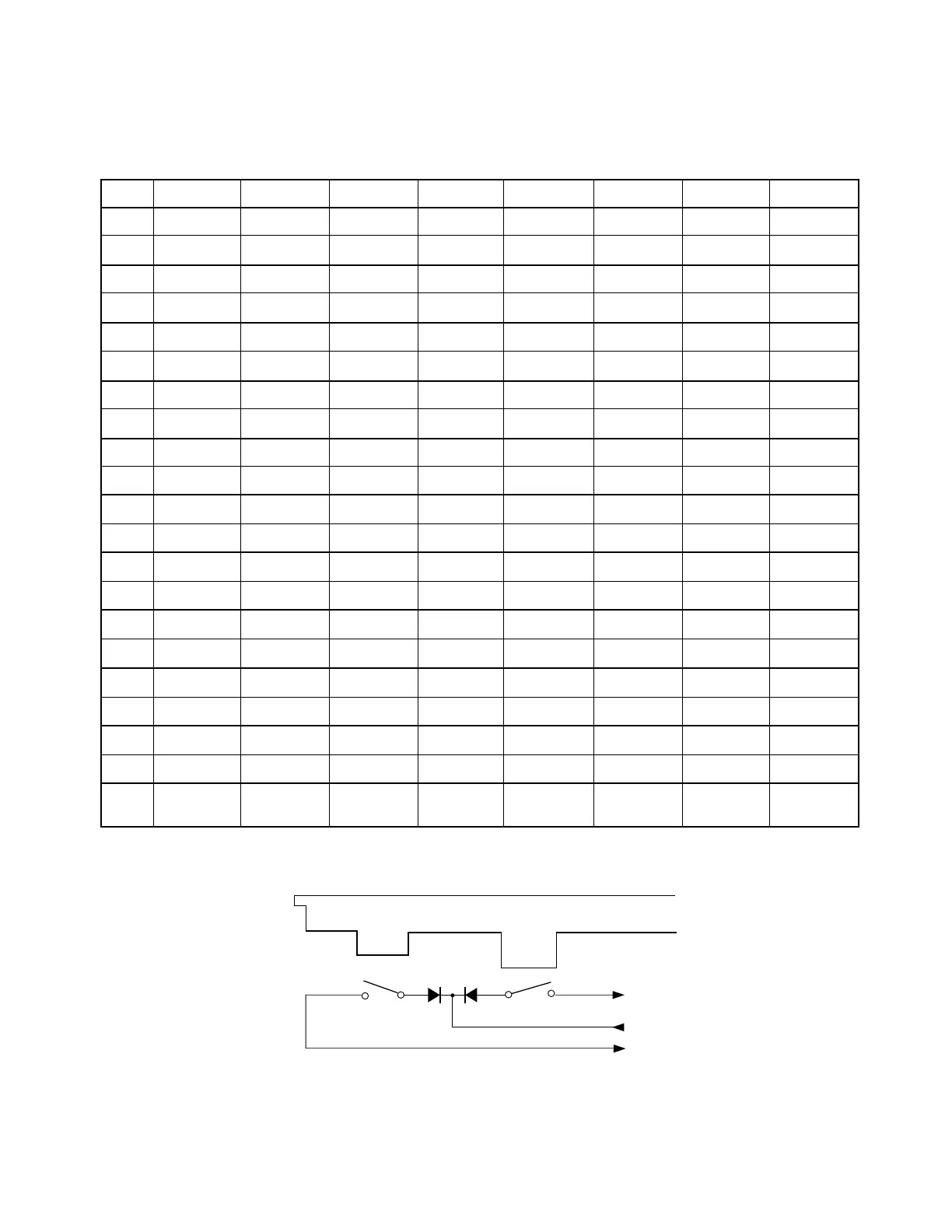

CIRCUIT DESCRIPTION
KEY MATRIX
Note: Each key has two contacts, the first conatct (1) and second contact (2).
Key
Second contact (2)
First contact (1)
FI
KC
SI
KC0 KC1 KC2 KC3 KC4 KC5 KC6 KC7
FI0 E1 (1) F1 (1) F#1 (1) G1 (1) G#1 (1) A1 (1) A#1 (1)
SI0 E1 (2) F1 (2) F#1 (2) G1 (2) G#1 (2) A1 (2) A#1 (2)
FI1 B1 (1) C2 (1) C#2 (1) D2 (1) D#2 (1) E2 (1) F2 (1) F#2 (1)
SI1 B1 (2) C2 (2) C#2 (2) D2 (2) D#2 (2) E2 (2) F2 (2) F#2 (2)
FI2 G2 (1) G#2 (1) A2 (1) A#2 (1) B2 (1) C3 (1) C#3 (1) D3 (1)
SI2 G2 (2) G#2 (2) A2 (2) A#2 (2) B2 (2) C3 (2) C#3 (2) D3 (2)
FI3 D#3 (1) E3 (1) F3 (1) F#3 (1) G3 (1) G#3 (1) A3 (1) A#3 (1)
SI3 D#3 (2) E3 (2) F3 (2) F#3 (2) G3 (2) G#3 (2) A3 (2) A#3 (2)
FI4 B3 (1) C4 (1) C#4 (1) D4 (1) D#4 (1) E4 (1) F4 (1) F#4 (1)
SI4 B3 (2) C4 (2) C#4 (2) D4 (2) D#4 (2) E4 (2) F4 (2) F#4 (2)
FI5 G4 (1) G#4 (1) A4 (1) A#4 (1) B4 (1) C5 (1) C#5 (1) D5 (1)
SI5 G4 (2) G#4 (2) A4 (2) A#4 (2) B4 (2) C5 (2) C#5 (2) D5 (2)
FI6 D#5 (1) E5 (1) F5 (1) F#5 (1) G5 (1) G#5 (1) A5 (1) A#5 (1)
SI6 D#5 (2) E5 (2) F5 (2) F#5 (2) G5 (2) G#5 (2) A5 (2) A#5 (2)
FI7 B5 (1) C6 (1) C#6 (1) D6 (1) D#6 (1) E6 (1) F6 (1) F#6 (1)
SI7 B5 (2) C6 (2) C#6 (2) D6 (2) D#6 (2) E6 (2) F6 (2) F#6 (2)
FI8 G6 (1) G#6 (1) A6 (1) A#6 (1) B6 (1) C7 (1) C#7 (1) D7 (1)
SI8 G6 (2) G#6 (2) A6 (2) A#6 (2) B6 (2) C7 (2) C#7 (2) D7 (2)
FI9 D#7 (1) E7 (1) F7 (1) F#7 (1)
G7 (1)
SI9 D#7 (2) E7 (2) F7 (2) F#7 (2) G7 (2)
KI1
Touch
Response
Transpose
/Tune/MIDI
Piano-1 Piano-2 E.Piano
Pipe
Organ
Strings Demo
