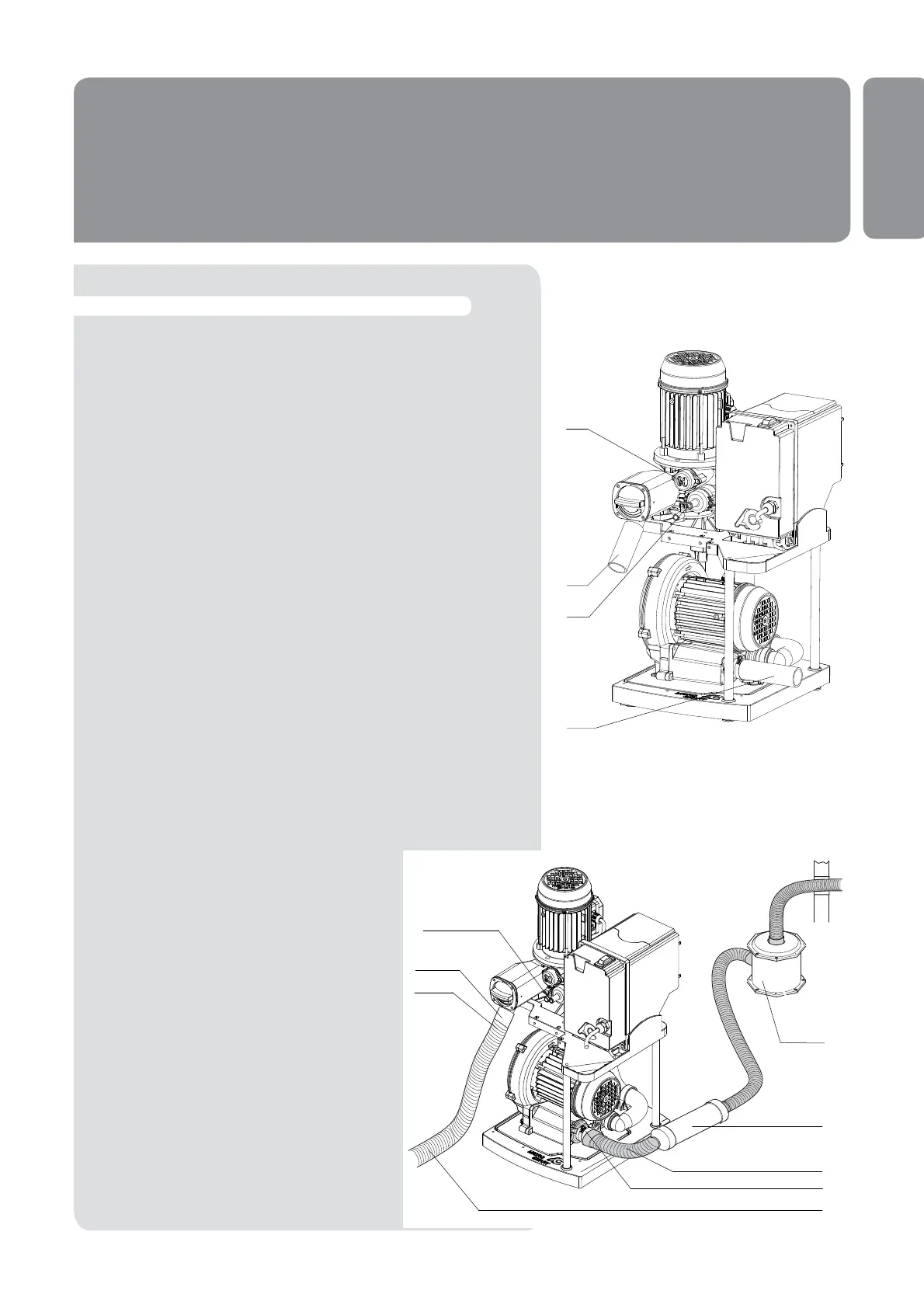

• Montaggio
Prima di collegare l’aspiratore alla canalizzazione dell’im-
pianto centralizzato, accertarsi che le tubazioni aspiranti
siano pulite, i detriti pesanti potrebbero danneggiare l’ap-
parecchio.
Il tubo di aspirazione (in PVC (3) di colore grigio chiaro in
dotazione all’apparecchio) deve essere collegato al porta-
tubo (2) diametro 30 mm “ingresso  uido aspirato”. Dalla
parte opposta lo stesso tubo si collegherà alla canalizza-
zione aspirante (2b) in arrivo dalle sale operatorie.
Il tubo per l’aria espulsa (4b) (di colore nero, resistente alla
temperatura, con spirale metallica) deve essere collegato
al portatubo (4) diametro 30 mm “uscita aria espulsa”, l’al-
tra estremità del tubo verrà collegata al  ltro antibatterico
(5) passando preferibilmente attraverso un silenziatore (5a)
sempre in dotazione all’aspiratore. All’uscita dal  ltro anti-
batterico, l’aria espulsa ancora calda, dovrà essere convo-
gliata all’esterno.
Il portatubo (6, pag. 7), diametro 18 mm andrà collegato al
tubo di scarico dei liquidi, si consideri che quando è pre-
sente l’Idrociclone l’aspiratore drena per caduta e che in
nessun caso può scaricare verso l’alto. Il portatubo (8, pag.
6) diametro 10 mm “scarico d’emergenza” deve essere col-
legato al tubo di scarico liquidi. Il portatubo (6b) diametro
11mm andrà collegato al tubo di scarico quando non è pre-
sente l’Idrociclone. I tubi di collegamento che uniscono la
macchina all’impianto di aspirazione e di drenaggio sono
 essibili per ammortizzare le piccole vibrazioni indotte dal
funzionamento dell’aspiratore.
La canalizzazione aspirante corre gene-
ralmente nel pavimento, in prossimità
dell’aspiratore sale per circa 30 cm sino
a raggiungere il portatubo (2) ( g. A e B,
pag. 121).
Anche quando Micro-Smart è siste-
mato ad un piano inferiore rispetto agli
studi, la canalizzazione aspirante deve
scendere dalla sala operatoria al piano
dell’aspiratore, compiere un percorso
di qualche metro in piano sul pavimen-
to e salire con un tubo  essibile sino
al separatore centrifugo ( g. B, pag.
121), il  uido aspirato verrà risucchiato
dall’aspiratore.
Terminato il montaggio si dovrà colle-
gare il cavo di alimentazione alla linea
elettrica dell’ambiente secondo la nor-
mativa EN 61008-1.
