• Montage
Bevor das Gerät mit der Rohrleitung der Zentralanlage ver-
bunden wird, ist sicherzustellen, dass die Saugleitungen
sauber sind, denn schwere Fremdkörper könnten zu einer
Beschädigung des Gerätes führen.

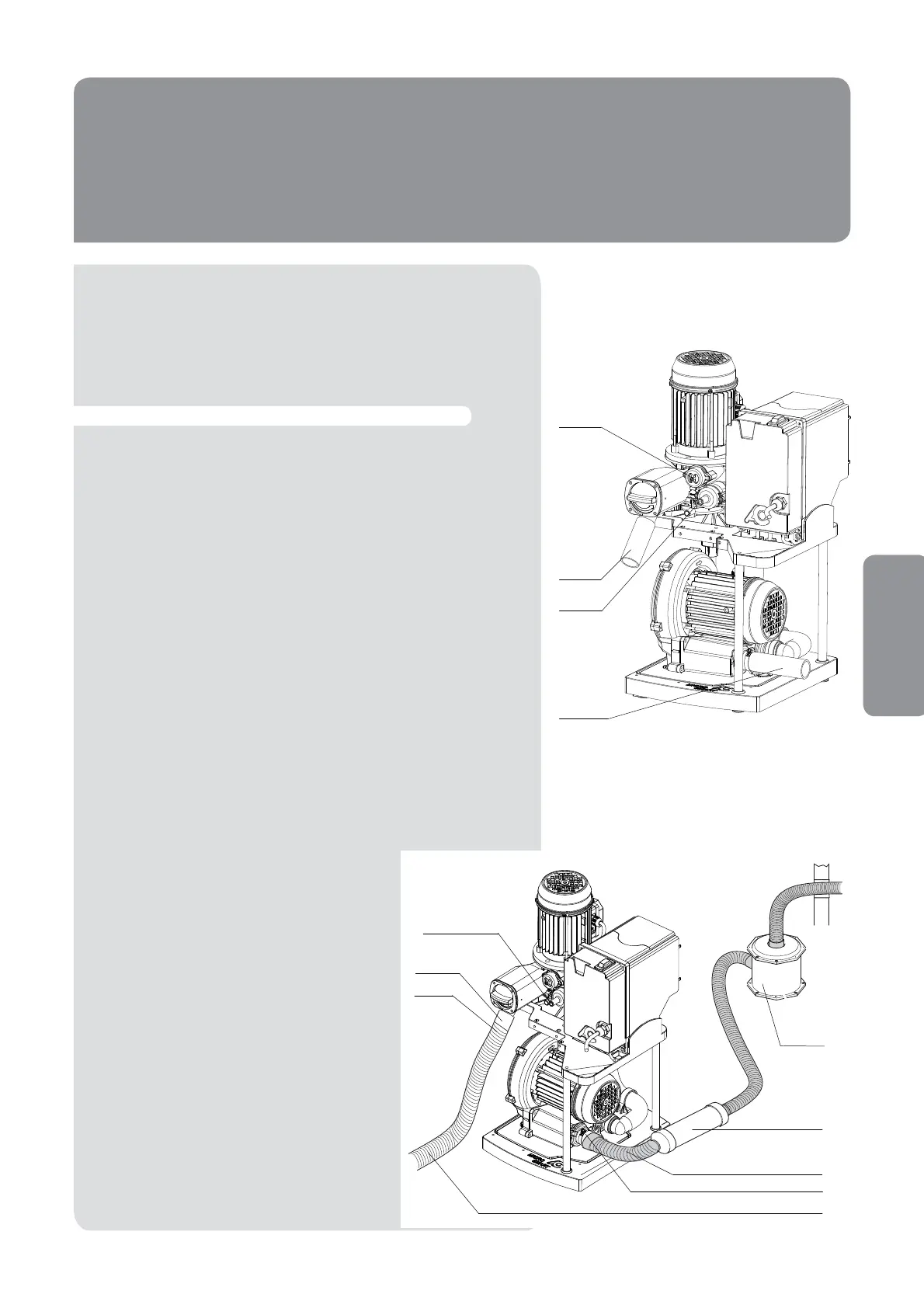

Das mit der Saugmaschine gelieferte hellgraue PVC-
Saugrohr (3) muss mit dem 30 mm Ø Rohrträger (2) („Sau-
gleitung“) verbunden werden. Das Ende desselben Sau-
grohres muss mit der aus den Dentaleinheiten kommenden
Saugleitung (2b) verbunden werden.
Den schwarzen temperaturresistenten Luftauslass (4b)
(mit Metallspirale) mit dem 30 mm Ø Rohrträger („Absaug-
guteinlauf“) (4) verbinden. Das andere Ende des Rohrs mit
dem antibakteriellen Filter (5) - möglicherweise durch den
gelieferten Schalldämpfer (5a) - verbinden. Am Ausgang
des antibakteriellen Filters muss die noch warme ausgetra-
gene Luft ins Freie abgelassen werden.
Verbinden Sie auch den 18 mm Ø Rohrträger (6, Seite 79)
mit dem Flüssigkeitsab uss. In der mit Hydrozyklon ausge-
statteten Version lässt die Saugmaschine das Sekret au-
fgrund seiner Schwere nur in den Ab uss. Die Flüssigkeit
kann niemals nach oben austreten. Verbinden Sie den 10
mm Ø Rohrträger (8, Seite 78) („Notü-
berlaufventil“) mit dem Flüssigkeitsab-
ussrohr. In der ohne Hydrozyklon au-
sgestatteten Version verbinden Sie den
11 mm Ø Rohrträger (6b) mit dem Flüs-
sigkeitsab uss.Die Leitung zwischen
der Maschine und der Absaug- und Ab-
ussanlage ist biegsam, um die Vibratio-
nen der Saugmaschine zu dämpfen.
Gewöhnlich geht die Saugleitung durch
den Fußboden. In der Nähe der Saugma-
schine steigt sie um 30 cm, um bis zum
Rohrträger (2) hinaufzureichen (Abb. A
und B, Seite 121).
Auch im Falle, dass der Micro-Smart
auf einem tieferen Stockwerk als die
Den taleinheiten installiert ist, muss die
Saugleitung nicht senkrecht in den Zen-
trifugalabscheider eintreten. Lieber ei-
nige Meter Rohr horizontal auf dieselbe
Fläche der Maschine verlegen und ein
5
5a
4b
4
2b
3
2
6b
Heller Bodenbelag aus Holz, Linoleum, Gummi oder Mar-
mor kann beim Kontakt mit dem Vibrationsschutz aus Gum-
mi (1) seine Farbe ändern oder dunkle Flecken bekommen.
Daher ist eine Kunststoffunterlage oder ein anderes für die-
sen Zweck geeignetes Produkt zwischen Vibrationsschutz
und Boden zu verwenden, um den Bodenbelag vor Abrieb-
spuren zu schützen.
