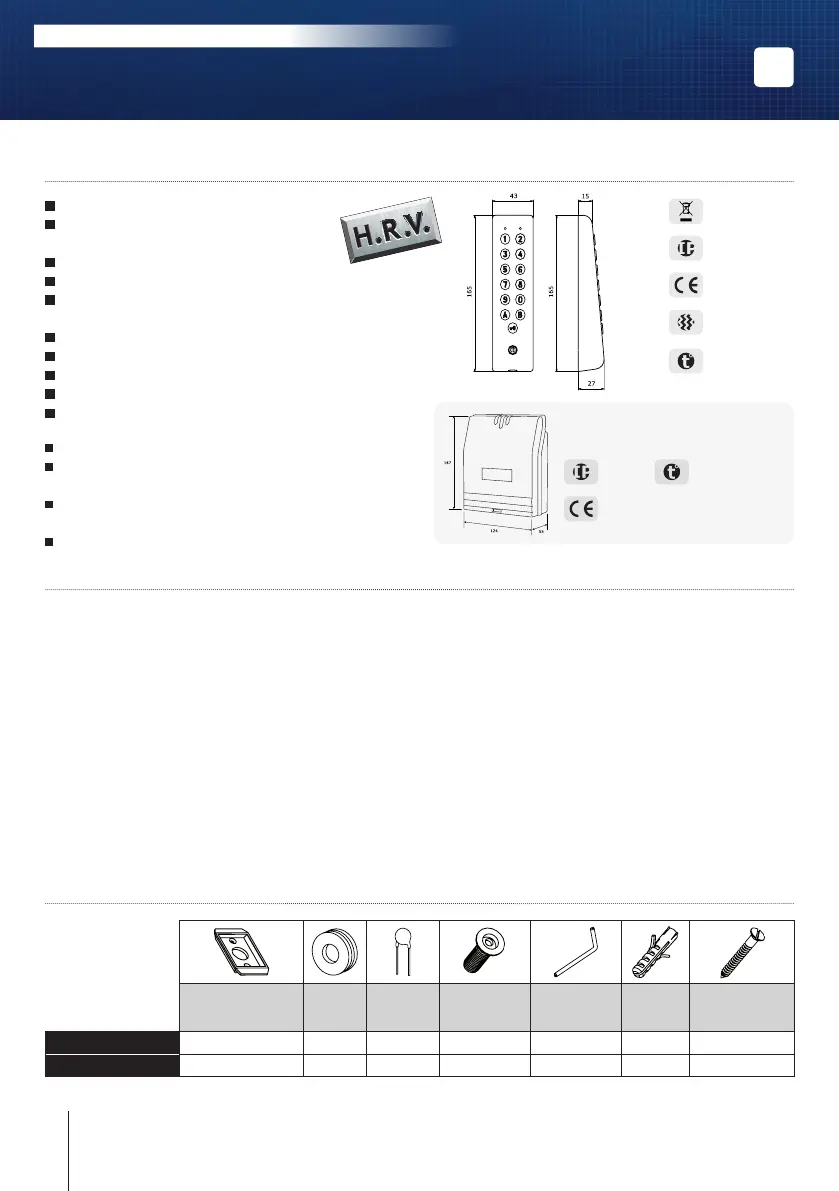

PROFIL100EC
Vattentätt kodlås med bakgrundsbelysning
SV
INSTALLATION MANUAL
1] PRODUKTSPECIFIKATION
Rostfritt stål.
Smal : Perfekt för montering
på en aluminiumprol.
Bakgrundsbelysning.
2 relän.
Rekommenderas för att aktivera
och avaktivera larmsystem .
Utanpåliggande montering.
Fri driftspänning.
Monteras med Diax
®
skruvar.
Vattentät, IP67.
100 valfria användarkoder.
Indikering med ljud och ljus.
Dimensioner (L x B x H) :
165 x 43 x 27 mm.
Strömförsörjning :
12 V till 24 V AC eller 12 V till 48 V DC.
Strömförbrukning : 30 till 100 mA.
Styrenhet till kodlås PROFIL100EC
HIGH RESISTANCE
TO VANDALISM
IP67
IP52
-25°C till +70°C
-25°C till +70°C
CE godkänd
CE godkänd
Miljötålighetsprov:
vibrationer
WEEE & RoHS
3] MONTERINGSSATS
Monteringsplatta
för styrenhet
Pack-
ningar
Varistor
Diax
®
för-
sänkt skruv
(M5x8)
Fastnyckel
för Diax
®
skruvar
Plast-
plugg
Monterings-
skruv
(M4x30)
Styrenhet 1 2 - - - 2 2
PROFIL100EC - - 1 1 1 2 2
2] INFORMATION OCH REKOMMENDATIONER
Kablage för PROFIL100EC
- Avståndet mellan kodlåset och styrenheten bör
inte överstiga 50 meter.
- Se till att kablarna inte dras nära
högspänningsledningar (ex: 230 V AC).
- Rekommenderad kabel mellan kodlås och
styrenhet : En fyrledare (4 trådar) SYT1 0,8 mm.
Rekommenderad installation
För att säkra systemet från strömspikar glöm
inte att montera varistorn parallellt med låset.
Förse elslutblecket (elektromagneten) med
varistor om det saknas. Om kodlåset styr
mer än ett elslutbleck ska varje lås förses
med en varistor. Varistorn kontrollerar den
överspänning som produceras av magnetspolen
- backspänningsspikar. Det rekommenderas att
använda en separat spänningskälla när man styr
ett elektromagnetiskt lås.
Säkerhets tips
Av säkerhetsskäl bör den förinställda
standardiserade masterkoden ändras. Vid val av
masterkod och användarkod, undvik sekventiella
koder (ex: 3 4 5 6 7).
Rekommenderad strömförsörjning
Nätaggregat för PROFIL100EC: ARD12 el. ARD24.
Montering av PROFIL100EC
Fäst kodlåset på en plan yta för att förhindra
vandalisering och för att erhålla bästa möjliga
montering.
