PROFIL100EC
Vattentätt kodlås med bakgrundsbelysning
SV
INSTALLATION MANUAL

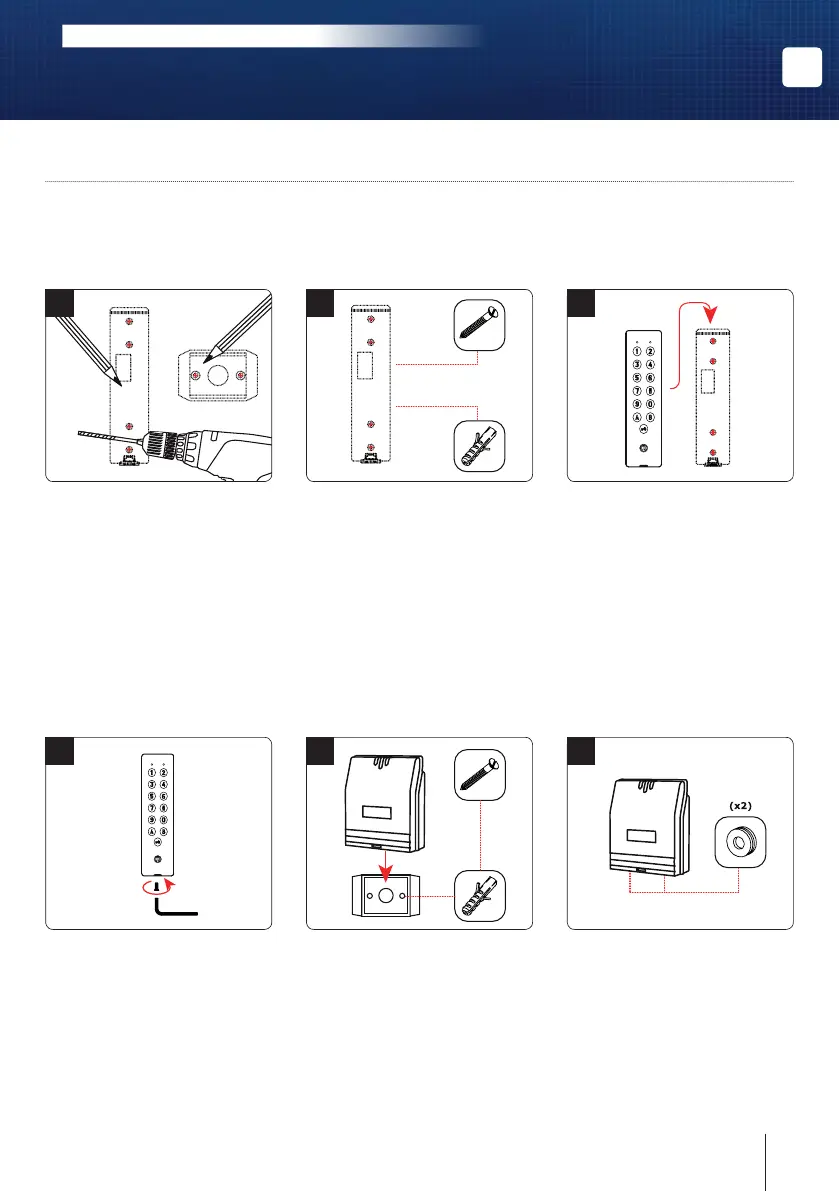

4] MONTERING
Kontrollera att monteringssatsen är komplett, och att du förberett kablarna till Digicode
®
PROFIL100EC kodlås och styrenhet innan monteringen påbörjas . Försäkra dig om att du har rätt
verktyg tillgängliga (borr, skruvmejsel, måttstock mm) och följ sedan monteringsanvisningarna
för PROFIL100EC kodlås och styrenhet.
Kontrollera avståndet mellan
PROFIL100EC kodlås och
styrenhet
(Se sid 11 « Information
och rekommendationer
»).
Sätt kodlåsets bakstycke och
styrenhetens monteringsplatta
mot väggen och markera hålens
placering med en penna. Borra
sedan två monteringshål och hål
för kabeln ( Ø 5 mm borr och minst
35 mm djupt) .
Stäng knappsatsen till
PROFIL100EC med M4x10 Diax
®
skruv och T20 nyckel. Sätt dit
skruvens täcklock.
Sätt två plastpluggar i de
borrade hålen. Placera kodlåsets
bakstycke mot väggen och
skruva fast med de bifogade
monteringsskruvarna (M4x30).
Sätt två plastpluggar i de bor-
rade hålen. Skruva fast styren-
hetens monteringsplatta med
M4x30 skruvar. För styrenheten
uppifrån och ner för att haka
fast den på monteringsplattan.
Trä PROFIL100EC-kabeln
genom kabelhålet i bakstycket.
Kroka fast kodlåset på
bakstycket genom att föra det
uppifrån och ner.
För in kabeln i styrenheten och
anslut med kopplingsplintarna.
Glöm inte installera varistorn
(Se sid 11 «Information och
rekommendationer»).
