PROFIL100EC
Vattentätt kodlås med bakgrundsbelysning
SV
INSTALLATION MANUAL

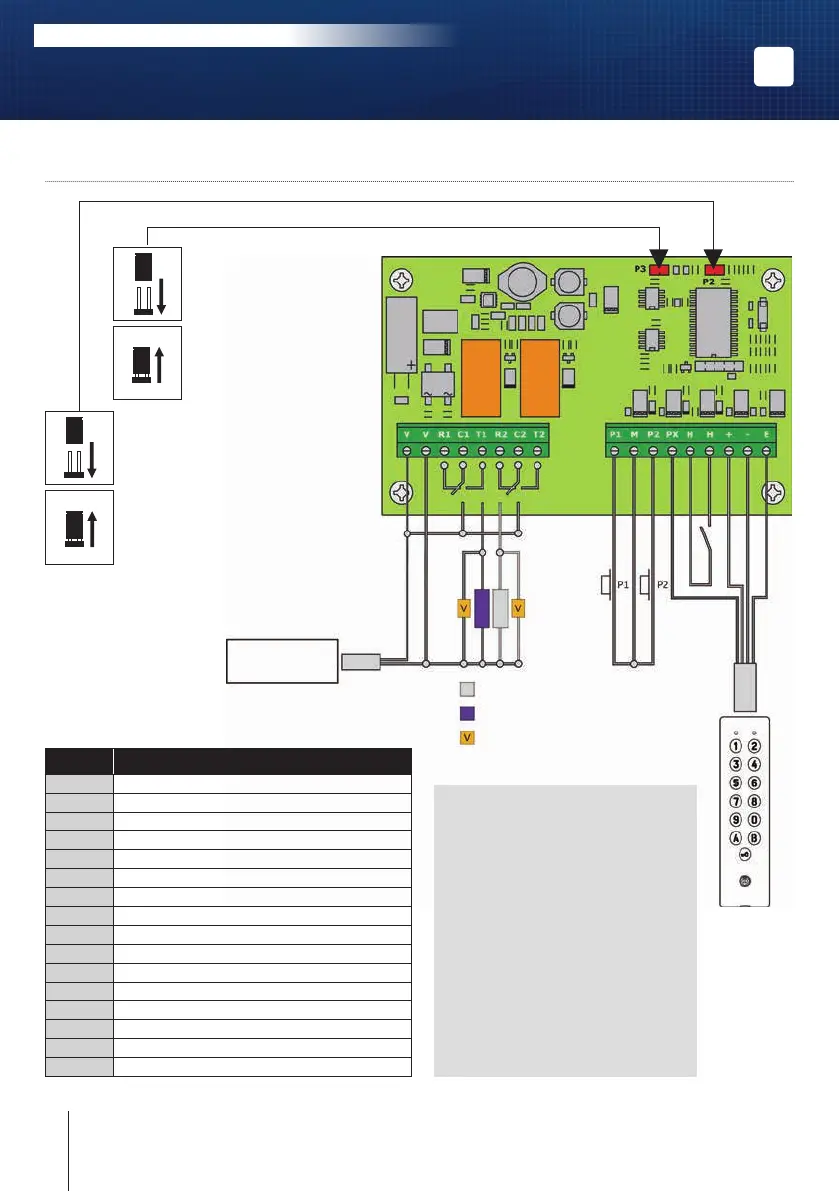

5] KOPPLINGSSCHEMA
D693 Styrenhet
P3 : Låter användaren själv
ändra sin PIN-kod.
Byglas för att aktivera den
här funktionen.
(Se «Programmering»)
P2 : Kodlåsets alla inställningar
återställs till fabriksinställning-
arna.
Slå av strömmen och bygla sedan
för att aktivera funktionen (Se
avsnittet «Programmering»)
Strömförsörjning
enligt
låsspecikationen
Omvänd funktion / Magnet
Rättvänd funktion /Elslutbleck
Varistor
Ingång för externa
öppnaknappar
- Ingång P1 aktiverar relä 1.
- Ingång P2 aktiverar relä 2.
Metod och tidsintervall är
programmerbara.
Timeringång H kan användas
för att aktivera öppnaknappen
med nyckelsymbol.
När kretsen är öppen så är ”nyckel”-
knappen avstängd , och omvänt, när
kretsen är sluten, så fungerar ”nyckel”-
knappen som en öppnaknapp.
Plint Beskrivning
V
Inspänning 12-24 V AC eller 12-48 V DC
V
Inspänning 12-24 V AC eller 12-48 V DC
R1
N/C kontakt (Omvänd funktion), relä 1
C1
Gemensam, relä 1
T1
N/O kontakt (Rättvänd funktion), relä 1
R2
N/C kontakt (Omvänd funktion), relä 2
C2
Gemensam, relä 2
T2
N/O kontakt (Rättvänd funktion), relä 2
P1
Ingång för extern öppnaknapp, relä 1
M
Gemensam, ingång
P2
Ingång för extern öppnaknapp, relä 2
PX
Inbyggd öppnaknapp med nyckelsymbol (gul kabel)
H
Timerkontakt
+
Vit kabel från knappsats
-
Brun kabel från knappsats
E
Grön el. blå kabel från knappsats (bakgrundsbelysning)
Relä
1
Relä
2
Vit
Brun
Grön eller blå
