PROFIL100EC
Kodlås PROFIL100EC
13cdvigroup.com
1 2 3
4 5 6

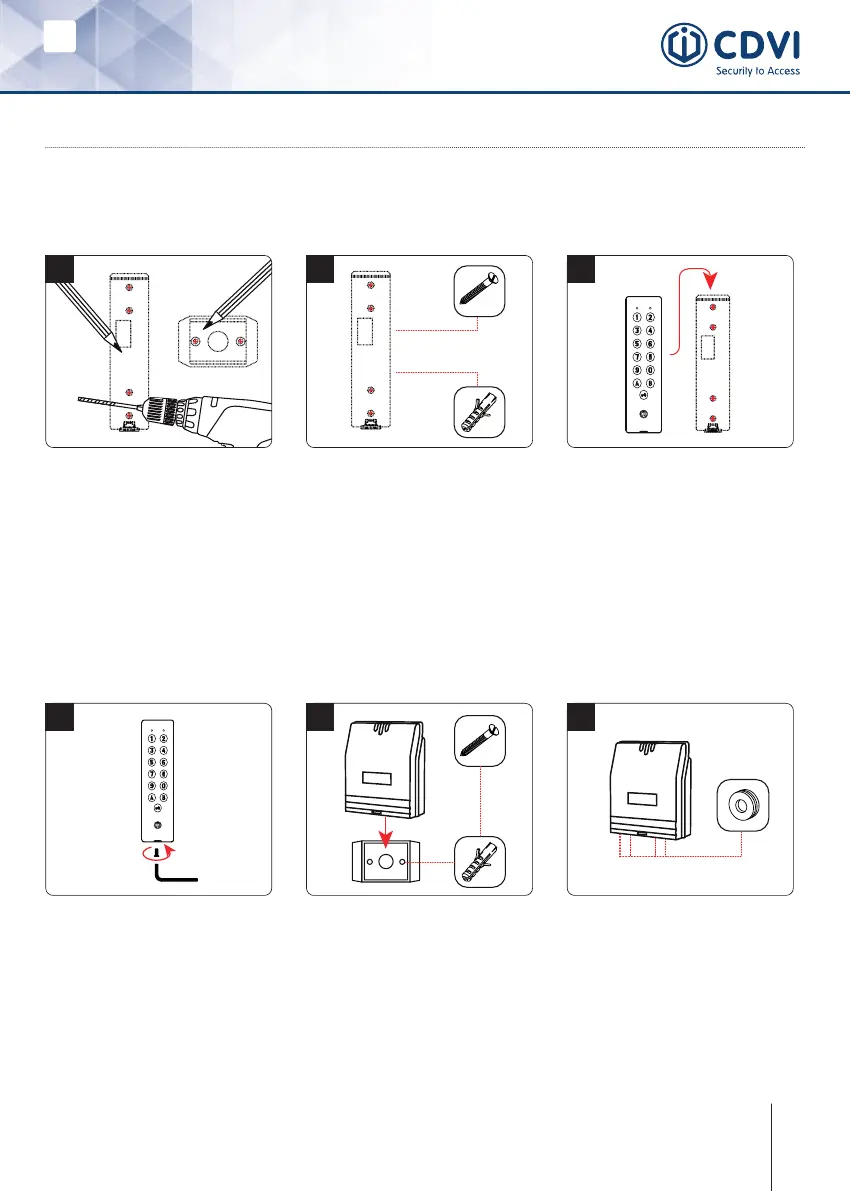

4] MONTERING4] MONTERING
Kontrollera att monteringssatsen är komplett, och att du förberett kablarna till
Digicode
®
PROFIL100EC kodlåsochstyrenhetinnanmonteringenpåbörjas . Försäkradigomattduharrätt
verktygtillgängliga(borr,skruvmejsel,måttstockmm)ochföljsedanmonteringsanvisningarna
för PROFIL100EC kodlås och styrenhet.
Kontrollera avståndet mellan
PROFIL100EC kodlås och
styrenhet (Se sid 11 « Information
och rekommendationer »).
Sätt kodlåsets bakstycke och
styrenhetens monteringsplatta
mot väggen och markera hålens
placering med en penna. Borra
sedan två monteringshål och hål
för kabeln ( Ø 5 mm borr och minst
35 mm djupt) .
Skruva fast Digicode
®
-
kodlåset med bifogad Diax
®
monteringsskruv M5x8 och T20
Diax
®
nyckeln.
Sätt två plastpluggar i de
borrade hålen. Placera kodlåsets
bakstycke mot väggen och
skruva fast med de bifogade
monteringsskruvarna (M4x30).
Sätt två plastpluggar i de bor-
rade hålen. Skruva fast styren-
hetens monteringsplatta med
M4x30 skruvar. För styrenheten
uppifrån och ner för att haka
fast den på monteringsplattan.
Trä PROFIL100EC-kabeln
genom kabelhålet i bakstycket.
Kroka fast kodlåset på
bakstycket genom att föra det
uppifrån och ner.
För in kabeln i styrenheten och
anslut med kopplingsplintarna.
Glöm inte installera varistorn
(Se sid 11 «Information och
rekommendationer»).
(x4)
