FR
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Ventouses électromagnétiques appliques
MANUEL D’INSTALLATION
16
cdvi.com
cdvigroup.com
Filet de
sécurité
Filet de
sécurité
Filet de
sécurité
Filet de
sécurité
Ventouse
Contre-plaque
Réglable
Porte à ouverture
vers l’intérieur (Tirante)
(installé avec support “L” et “Z”).
Equerre en “Z”
Z3Z4Z5
Equerre en “L”
- L3L4 (300 - 400 Kg),
- L5 (500 kg).
Equerre en “L”
Equerre
en “Z”
Montage sur porte à ouverture
intérieure (Tirante)
Vis de  xation
Rondelle caouchouc
Goupille
Rondelle acier
Contre-plaque
Vis M8
DORMANT
EXTÉRIEUR
INTÉRIEUR
OUVRANT

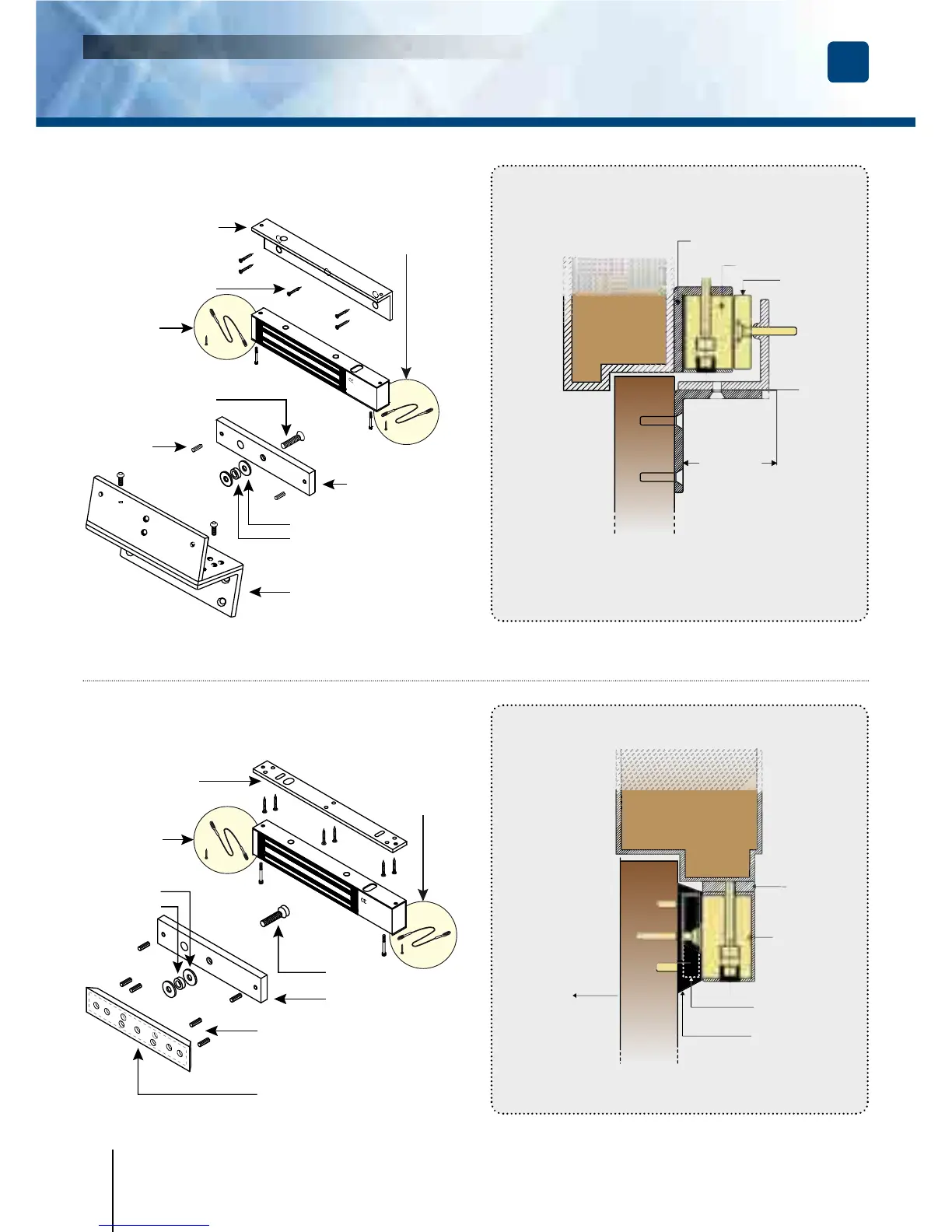

7] MONTAGE AVEC ACCESSOIRES (EXEMPLE : GAMME V3S)
Plaque de
montage
Support de
contre-plaque
AMA3 - AMA5
Contre-plaque
Rondelle
caoutchouc
Goupilles
Rondelle
en acier
Vis
contre-plaque
Porte à ouverture vers l’extérieur
(poussante)
EXTÉRIEUR
INTÉRIEUR
Montage avec support
de contre-plaque
Support
de contre-plaque
AMA3 or AMA5
Plaque de
montage
DORMANT
Ventouse
Contre-plaque
OUVRANT
Ouverture
extérieure
