CDVI V3SR - Page 17

FR
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Ventouses électromagnétiques appliques
MANUEL D’INSTALLATION
17
cdvi.com
cdvigroup.com
Plaque de montage
Contre-plaque
Support de contre-plaque
pour porte en verre UBKU
Rondelle caoutchouc
Goupille
Rondelle acier
Vis
contre-plaque

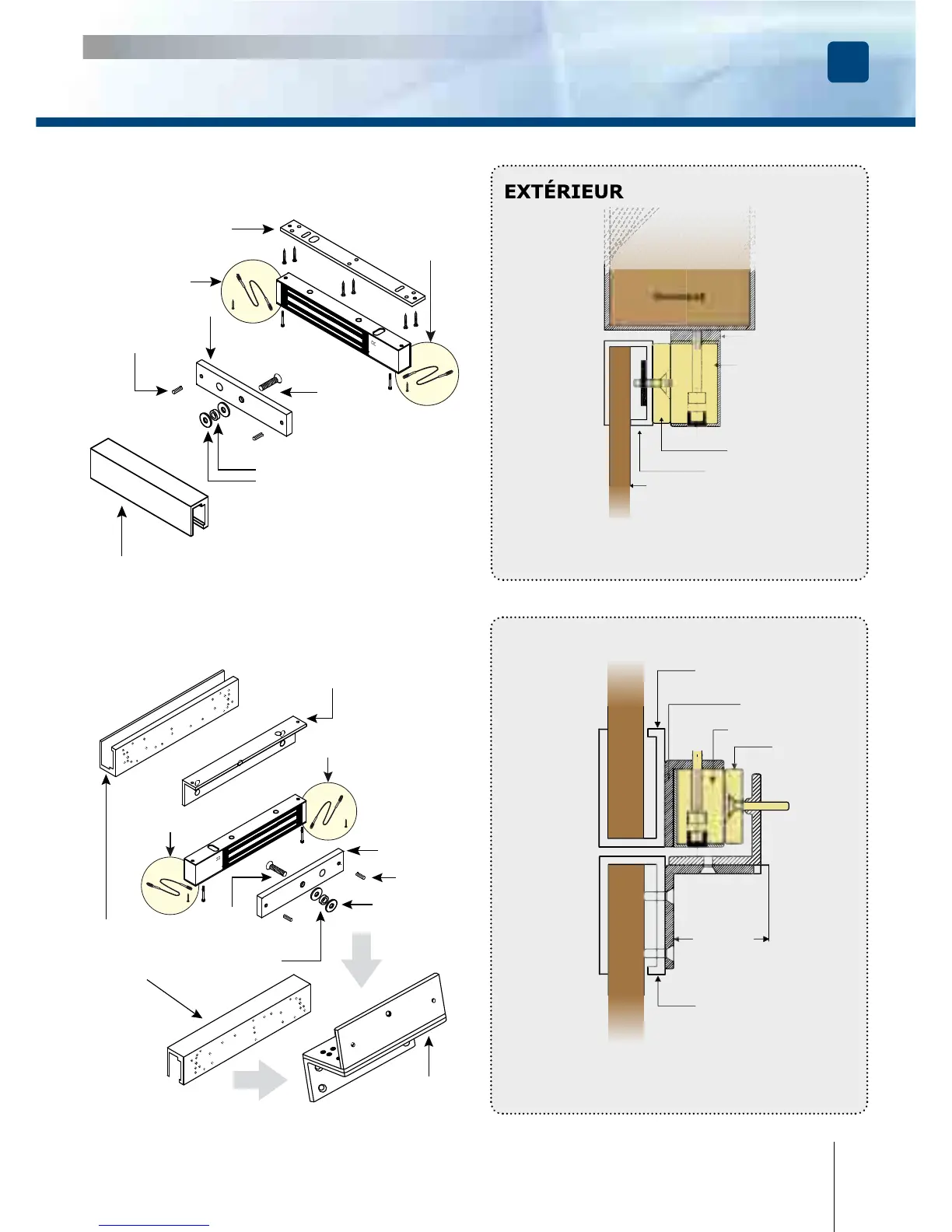

Porte à ouverture vers l’extérieur
(Poussante) (installé avec support universel
pour porte en verre UBKU).
Montage avec support
pour porte en verre
EXTÉRIEUR
INTÉRIEUR
Porte à ouverture vers l’extérieur
Dormant
Ventouse
Contre-plaque
Support universel
de contre-plaque (UBKU)
Ouvrant
Plaque de
montage
Ventouse
Z3Z4Z5
L3L5
Contre-plaque
Ouvrant
Ouvrant
Réglable
Porte à ouverture vers l’intérieur (Tirante)
(installé avec support de contre-plaque pour porte
en verre, avec support universelle pour porte en verre
et support de ventouse en “Z”
Montage avec support
pour porte en verre
Support
universel
pour porte
en verre
UBKP
UBKP
Rondelle
caouchouc
Rondelle acier
Contre-plaque
Vis de
contre-plaque
Goupille
EXTÉRIEUR
INTÉRIEUR
Support de
ventouse en “Z” Z3Z4Z5
Equerre en “L”
- L3L4 (300 - 400 Kg),
- L5 (500kg).
Filet de
sécurité
Filet de
sécurité
Filet de
sécurité
Filet de sécurité
