8] DÉPANNAGE

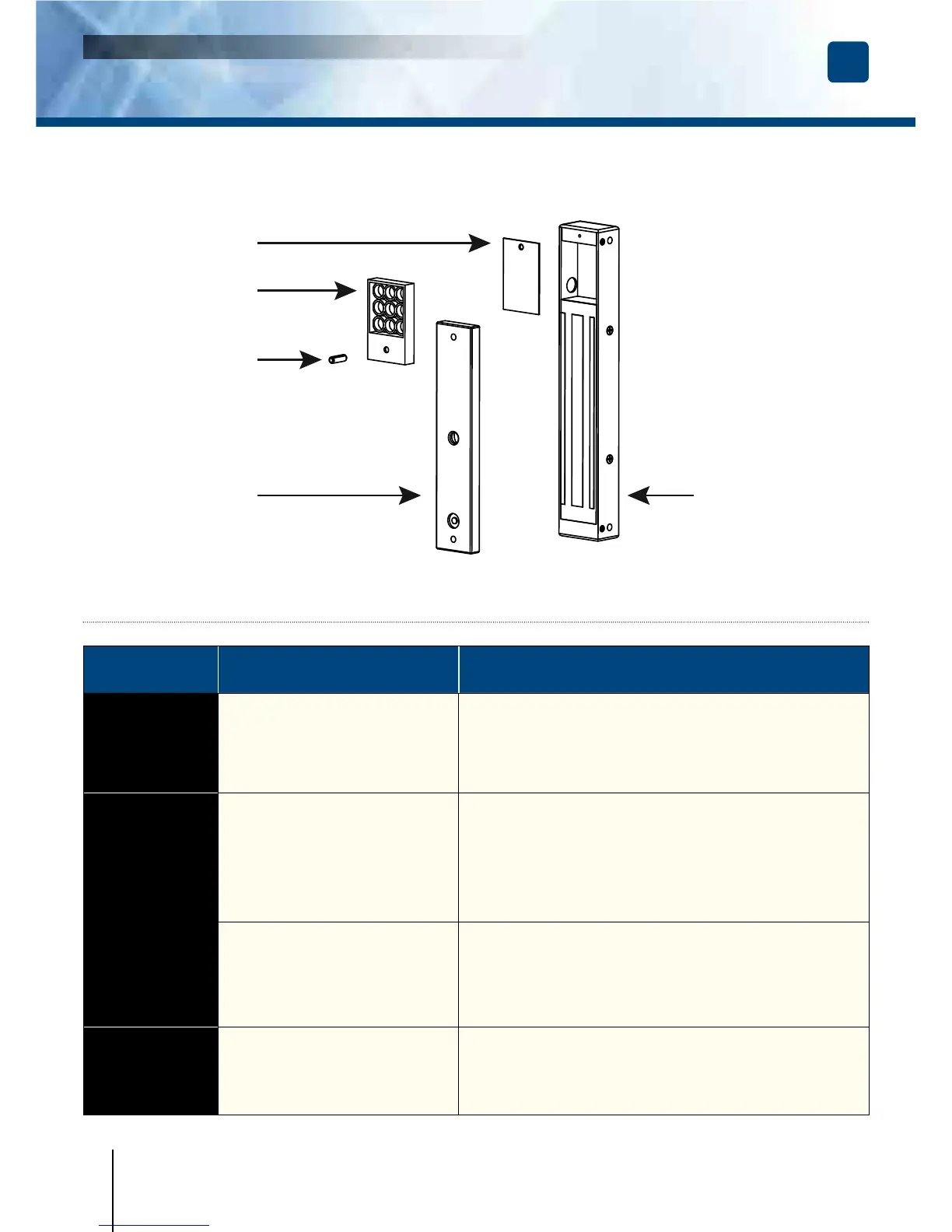

Montage avec contact de position de porte (DPM300 - DPM400 - DPM500)*
Goupille
Contre-plaque
Ventouse
DPM300
Fixé sur la contre-plaque
DPM300
 xé sur la ventouse
PROBLEMES CAUSE POSSIBLE SOLUTIONS
Verrouillage
de porte
impossible
La ventouse ne reçoit pas
de courant CC.
- Véri er que les  ls sont bien raccordés au bornier.
- Véri er que l’alimentation est compatible.
- Véri er que la ventouse est reliée correctement
au circuit.
Force
de maintien
réduite
La ventouse et la contre-
plaque
ne sont pas en vis à vis.
-
Véri er que la ventouse est reliée correctement
au circuit.
- S’assurer que l’électroaimant et la contre-plaque
sont bien en vis à vis.
- Véri er que les surfaces de contact sont exemptes
de salissures et de rouille.
- Véri er que la contre-plaque est montée souple.
Tension basse,
contre-plaque bridée.
S’assurer que la ventouse est bien alimentée
par la tension requise, véri er le serrage
de la contre-plaque et l’état du caoutchouc.
Commutateur
Reed HS
Tension trop basse.
Mauvais alignement.
- Véri er l’alimentation.
- Section de cable à déterminer selon la distance
entre l’alimentation et le verrouillage.
- ex: 2 x 1,5mm
2
≥ 10m
* En option. Vendu séparément.
