27
ApeutafcherunmessageD'ALERTEidentiantletype
de défaut; si, en éteignant et en rallumant la machine, le
message persiste, contacter le service d'assistance.
2.3.2 Protection thermique
Cette machine est protégée par un thermostat empêchant
le fonctionnement de la machine en cas de dépassement
des températures admises. Dans ces conditions, le
ventilateur continue de fonctionner et l'écran Aafchele
sigle D'ALERTE tH clignotant.

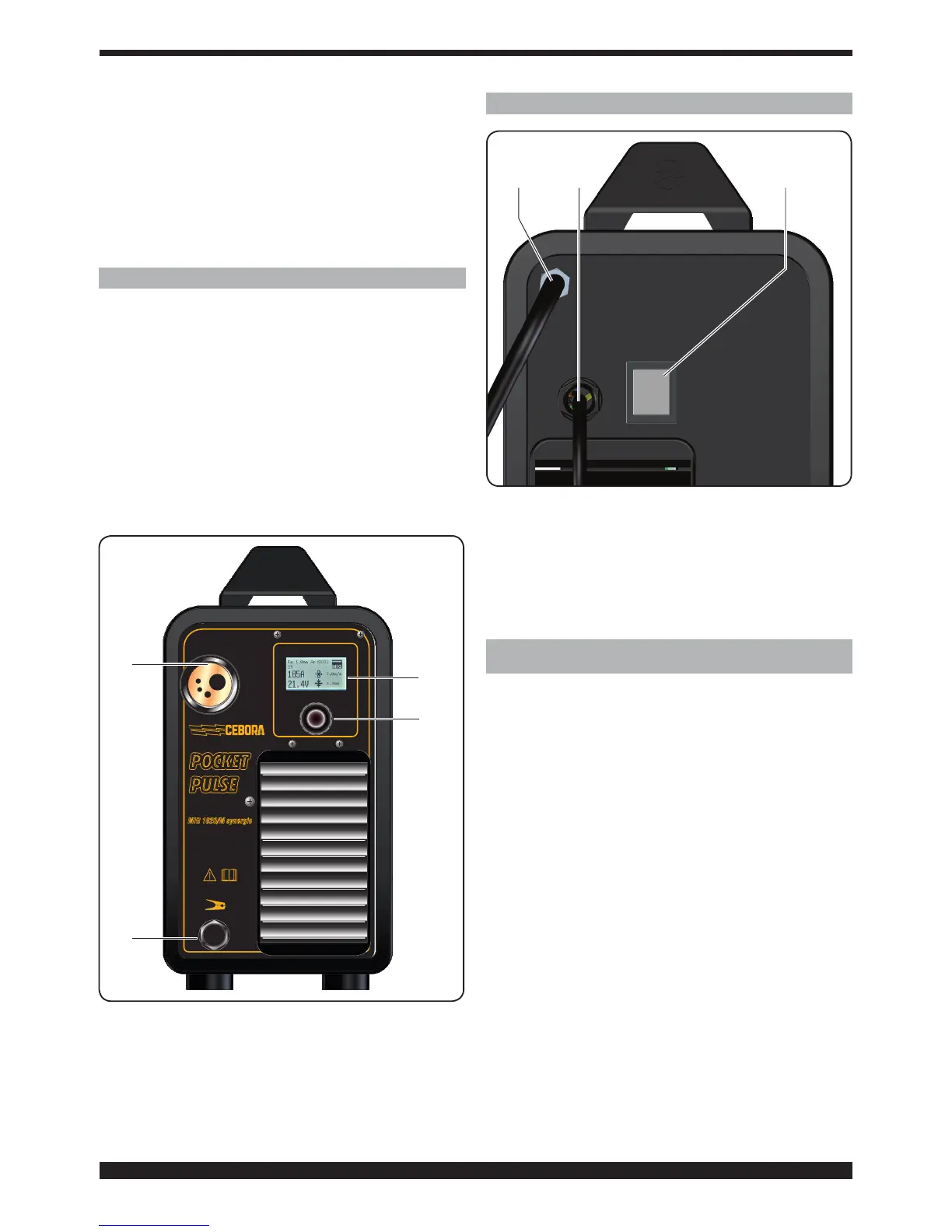

3 COMMANDES SUR LE PANNEAU AVANT
A - ÉCRAN.
Ilafcheaussibienlesparamètresdesoudagequetoutes
les fonctions de soudage.
B - BOUTON
Par ce bouton, on sélectionne et règle aussi bien les
fonctions que les paramètres de soudage.
C – RACCORD CENTRALISE
Où il faut brancher la torche de soudure.
D - CABLE DE MASSE
Art.
305
INVERTER
®
POCKET
PULSE
POCKET
PULSE
MIG 1820/M synergic
C
D
B
A
4 COMMANDES SUR PANNEAU ARRIÈRE.
E
G F
E - RACCORD TUYAU DE GAZ.
F - INTERRUPTEUR.
Il met en marche et arrête la machine
G - CABLE DE SECTEUR.
5 MISE EN PLACE ET ASSEMBLAGE POUR SOU-
DURE MIG AVEC GAZ
Positionner le poste à souder de façon à permettre une
libre circulation de l'air à l'intérieur et éviter l'introduction
de poudres de métal ou de tout autre type.
• L'assemblage de cette machine doit être faite par du
personnelqualié.
• Tous les branchements doivent être exécutés
conformément aux normes en vigueur (IEC/CEI EN
60974-9), et dans le respect total des lois en matière
de prévention des accidents.
•Vérierquelatensiond’alimentationcorrespondbienà
la tension nominale du poste à souder.
• Dimensionner les fusibles de protection d'après les données
indiquées sur la plaquette des données techniques.
Vérier que le câble de masse D, à l'intérieur du
compartiment bobine, est connecté au pôle négatif
sortant du panneau.
À côté des 2 bornes, la polarité est imprimée en relief,
le pôle positif + est le plus en hauteur, le plus près du
moteur dévidoir; le pôle – est le plus en bas, le plus
près de la sortie du câble de masse.
Connecter la pince de masse D à la pièce à souder.
Ouvrirlaportelatérale.Monterlabobinedulensuivant
les instructions décrites ci-après.
