C
D
B
A

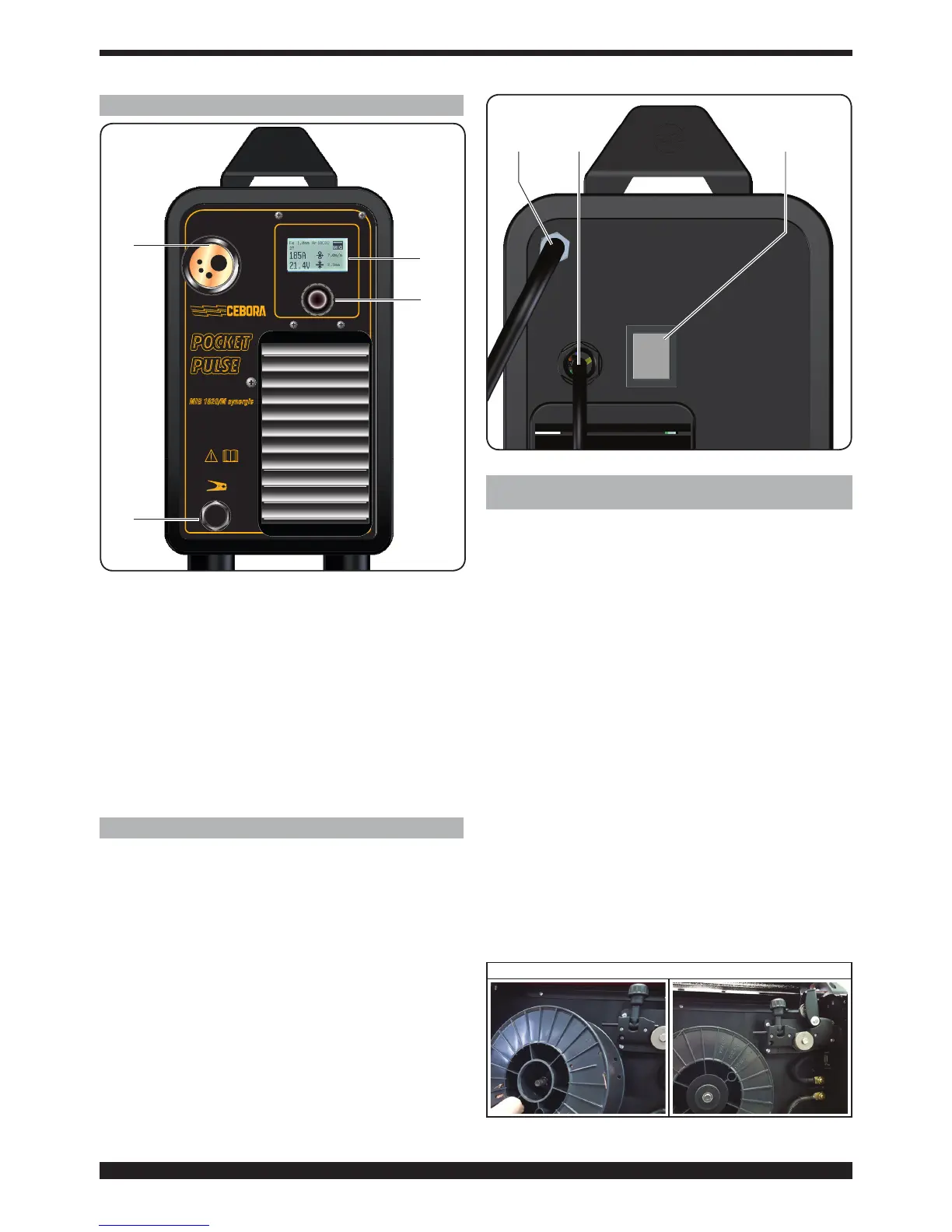

A - DISPLAY.
Visualiza tanto los parámetros de soldadura como todas
las funciones de soldadura.
B - EMPUÑADURA
Selecciona y regula tanto las funciones como los
parámetros de soldadura.
C – EMPALME CENTRALIZADO
al que se conecta el soplete de soldadura.
D - CABLE MASA
4 MANDOS SITUADOS EN EL TABLERO POSTERIOR.
E - RACOR CON TUBO GAS.
F - INTERRUPTOR.
Enciende y apaga la máquina
G - CABLE DE RED.
E
G F
5 COLOCACIÓN E INSTALACIÓN PARA SOLDADU-
RA MIG CON GAS
Colocar la soldadora de manera que se permita una libre
circulación del aire en su interior y posiblemente evitar
que entren polvos metálicos o de cualquier otro tipo.
• La instalación de la máquina deberá ser realizada por
personal experto.
• Todas las conexiones deberán realizarse de conformidad
con las normas vigentes (IEC/CEI EN 60974-9) y en el
pleno respeto de la ley de prevención de accidentes.
•Vericarquelatensióndealimentacióncorrespondaa
la nominal de la soldadora.
• Dimensionar los fusibles de protección en base a los
datos citados en la placa de los datos técnicos.
Asegurarse de que el cable masa D, dentro del hueco
bobina, esté conectado al polo negativo que sale de
la pared.
Al lado de los 2 bornes, e impresa en relieve, hay la
polaridad: el polo positivo + es aquél más en alto, el
más cercano al motor arrastrahilo, el polo negativo
– es aquél más abajo, el más cercano a la salida del
cable masa.
Conectar el borne del cable de masa D a la pieza por
soldar.
Abrir la portezuela lateral. Montar la bobina del hilo
siguiendo las instrucciones de abajo.
SEQUENCIA MONTAJE BOBINA
fig.1
fig.2
