Félicitations pour l’achat du Chauffage anti-buée intelligent
et contrôleur de puissance 4x de Celestron. Ce contrôleur ne se
contente pas de délivrer le courant de manière « intelligente » et
efficace vers jusque quatre systèmes de chauffage anti-buée pour
votre système de télescope, il met également à votre disposition
un système d’alimentation et de gestion des câbles pour votre
système pratique. Branchez tous vos chauffages anti-buée, câbles
d'alimentation et câbles USB dans le contrôleur, et utilisez un câble
pour connecter l’ensemble à votre source d'alimentation et un câble
pour tout connecter à votre PC.
Une connexion PC n'est cependant pas nécessaire. Si une
connexion PC n'est pas nécessaire ou souhaitée pour votre
configuration, branchez simplement vos chauffages anti-buée et
les câbles d'alimentation au contrôleur. Le contrôleur surveillera
automatiquement la température et l'humidité ambiantes à l'aide
de son capteur environnemental intégré, utilisera son port de
thermistance pour surveiller la température du chauffage anti-buée
et fournira seulement la puissance requise au chauffage anti-buée
pour empêcher la formation de rosée. Si vous alimentez le système
sur pile, cela réduira considérablement la consommation d'énergie
des chauffages, prolongeant ainsi la durée de vie de la pile. Une
connexion PC, ou une connexion avec commande de votre monture
Celestron, n'est requise que pour ajuster les paramètres et surveiller
les données.
Ce manuel couvrira la configuration et l'utilisation du Chauffage anti-
buée intelligent et contrôleur de puissance 4x. Veuillez lire ce mode
d’emploi en entier avant de commencer son utilisation.
FRANÇAIS
SOMMAIRE
CHAUFFAGE ANTI-BUÉE
INTELLIGENT ET CONTRÔLEUR
DE PUISSANCE 4X
MODE D'EMPLOI
Modèle N°94036
1. Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pg.1
2. Présentation du contrôleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pg.1
3. Monter le contrôleur à votre système . . . . . . . . . . . . . . . . . . . . . Pg.3
4. Alimenter le contrôleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pg.4
5. Connexion à une monture Celestron . . . . . . . . . . . . . . . . . . . . Pg.5
6. Utilisation du contrôleur avec une commande Celestron . . . . Pg.6
7. Connexion à un PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pg.8
8. Utiliser le contrôleur avec le logiciel CPWI . . . . . . . . . . . . . . . . Pg.8
9. Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pg.11
Annexe A:
Exemples de calculs d'exigences d'alimentation . . . . . . . . . . . . .Pg.12
Annexe B:
Utilisation de l’entrée d’alimentation 12V CC comme sortie . . . Pg.13

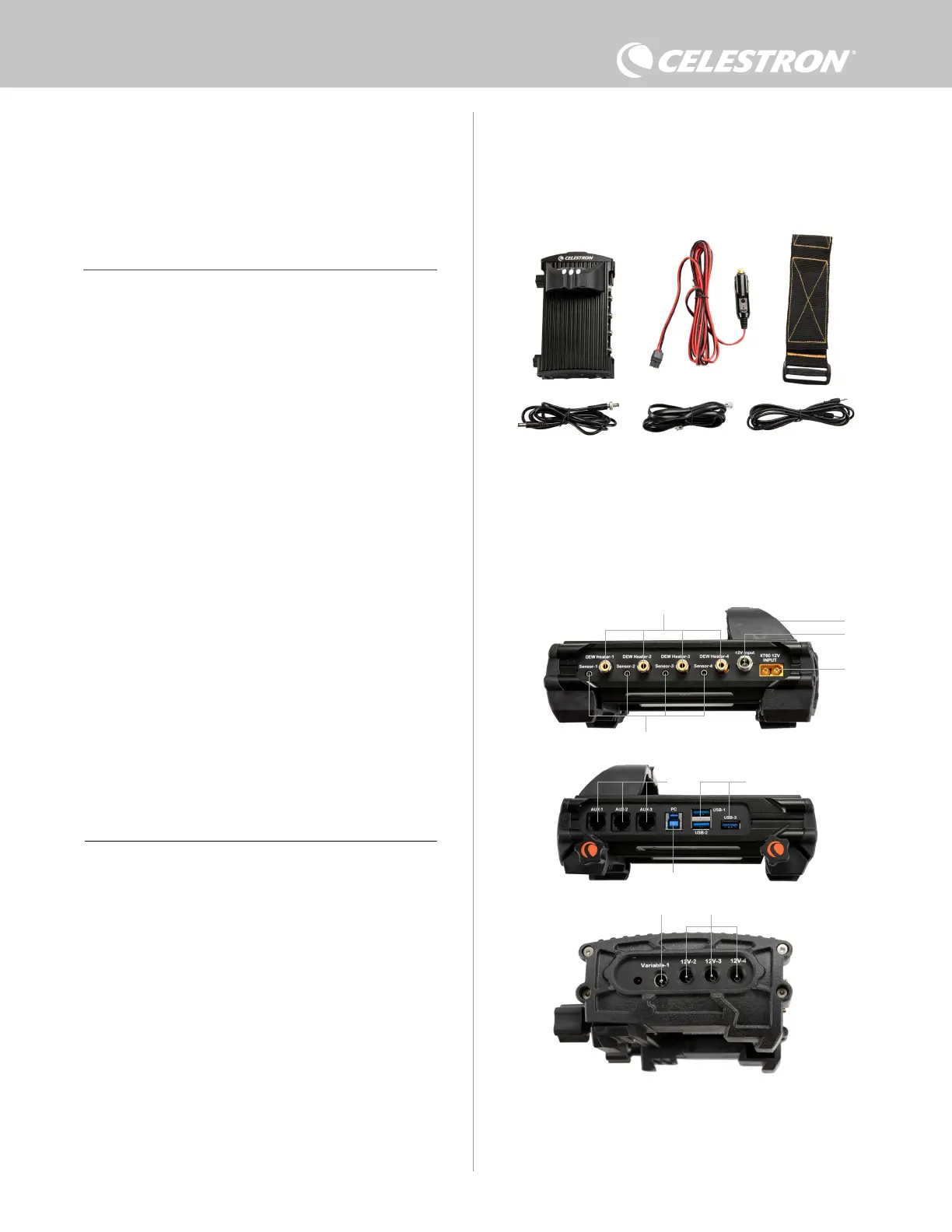

1. Liste des pièces
Fig 1 – Tous les éléments inclus
1. Chauffage anti-buée intelligent et contrôleur de
puissance 4x
2. Câble d’alimentation
3. Sangle de pied de trépied
Si une pièce présente dans cette liste est manquante, veuillez
contacter l’assistance technique de Celestron à www.celestron.
com/pages/technical-support pour obtenir de l’aide.
2. Présentation du contrôleur
Consultez la Figure 2 pour voir la présentation générale des jacks
d’entrée, des ports d’entrée et des fonctionnalités du contrôleur
intelligent de chauffage anti-buée 4x.
1. Ports du chauffage anti-buée
2. Passerelle
3. Jack d’entrée d’alimentation (connecteur en barillet)
4. Jack d’entrée d’alimentation (connecteur XT60)
5. Ports de la thermistance
6. Ports AUX
7. Ports USB
8. Ports PC
9. Port de sortie d’alimentation variable
10. Ports de sortie d’alimentation
4. Câble de la thermistance
5. Câble AUX
6. Câble d’alimentation de la monture
