4 | ITALIANO
dall’apparecchiatura collegata al comando. La potenza massima che
può gestire il comando è 240 W (corrente massima 20 A @ 12 V CC),
ma per molti utilizzi è sufficiente meno potenza. Quando si sceglie
una fonte di alimentazione è fondamentale determinare la quantità
approssimativa di potenza per la propria configurazione; questo
determina la potenza necessaria dalla fonte di alimentazione e, se si
utilizza una batteria, quanta capacità della batteria sarà necessaria
per la propria configurazione.
Formule utili:
- Tensione (in Volt) x Corrente (in Amp) = Potenza (in Watt)
- Corrente (in Amp) x Tempo (in ore) = Corrente della batteria
necessaria (in Amp/ore)
l Potenza (in Watt) x Tempo (in ore) = Potenza della batteria
necessaria (in Watt/ore)
Sul comando sono presenti due connettori jack di ingresso
alimentazione (fare riferimento alla Figura 2). Il connettore jack
cilindrico di ingresso alimentazione può essere impiegato per carichi
totali fino a 120 W (corrente massima 10 A). Questo connettore jack
presenta filettature all’esterno per un collegamento sicuro ai cavi
di alimentazione Celestron che sono anch’essi dotati di connettore
cilindrico filettato. Per carichi superiori a 120 W e fino a 240 W
(apporto totale massimo di corrente tra 10 A e 20 A), utilizzare il
connettore jack XT60. Inoltre, la tensione di ingresso massima per
ciascun connettore jack di ingresso è 13,8 V CC, quindi assicurarsi
che la tensione in uscita della propria fonte di alimentazione non
superi questo valore.
AVVERTENZA: NON PROVARE A COLLEGARE LA FONTE DI
ALIMENTAZIONE DI INGRESSO CONTEMPORANEAMENTE
AL CONNETTORE JACK XT60 E AL CONNETTORE JACK
CILINDRICO. Utilizzare l’uno o l’altro per collegarsi alla fonte di
alimentazione, in caso contrario potrebbero verificarsi danni alla fonte
di alimentazione.
Occorre scegliere tra le seguenti opzioni di alimentazione:
- In caso di configurazione portatile occorre una batteria da 12 V CC.
Per una potenza fino a 120 W (apporto corrente 10 A) possono
essere utilizzate la batteria Celestron PowerTank Lithium Pro o
la batteria Celestron PowerTank 17Ah, anche se funzioneranno a
pieno carico di 10 A solo per circa 1 ora e 1,7 ore, rispettivamente.
Pertanto, se la propria configurazione richiede il pieno carico di
10 A per un tempo prolungato, occorre impiegare una batteria
con maggiore capacità. È possibile collegare l’una o l’altra delle

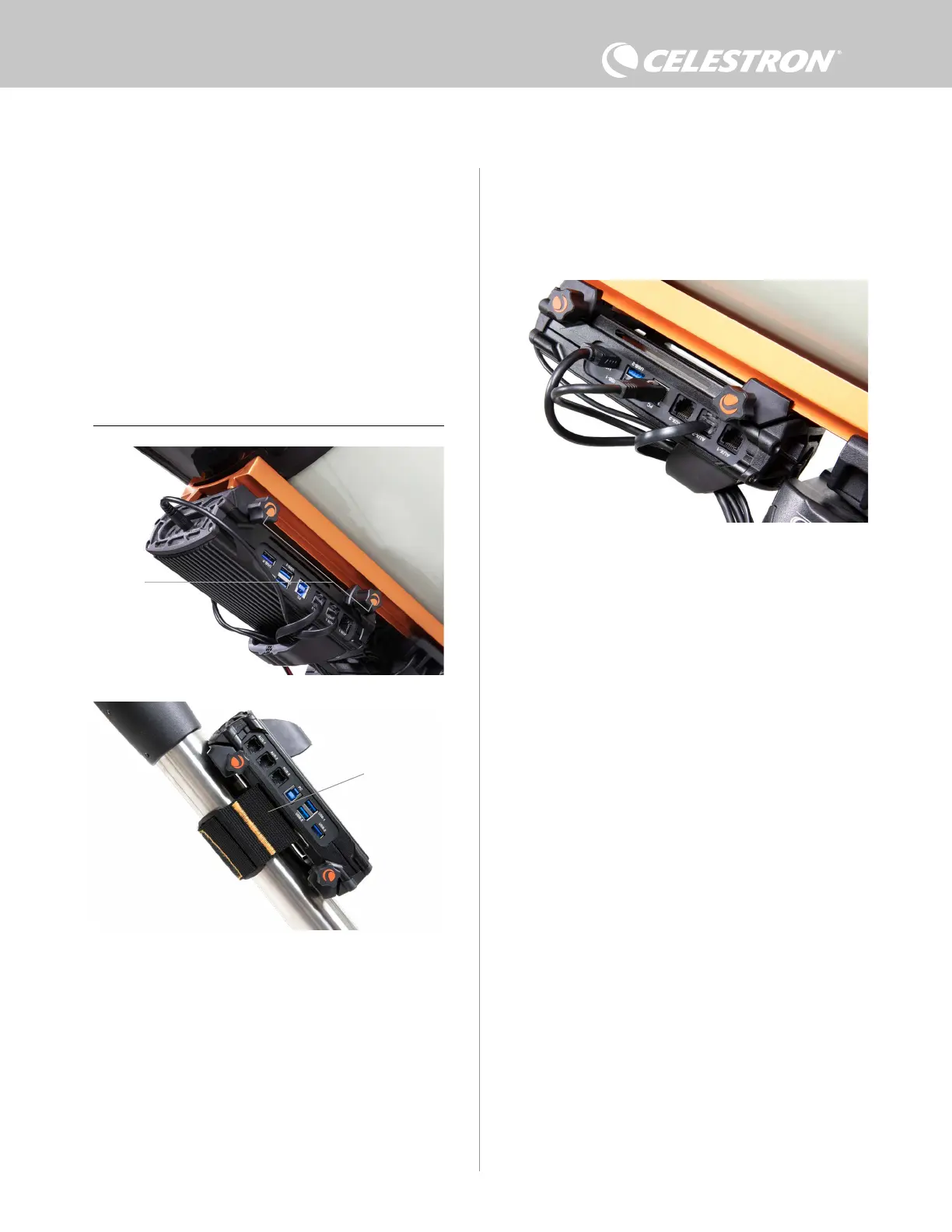

i fermi del comando sulla barra a coda di rondine, quindi serrare
saldamente le manopole di bloccaggio (Figura 5).
- Utilizzare la fascia per gamba del treppiede in dotazione per fissare
il comando a una delle gambe del treppiede. Inserire la fascia
attraverso le fessure alla base del comando, avvolgere la fascia
intorno a una delle gambe del treppiede, serrare la fascia con la
fibbia e fissare l’estremità della fascia a se stessa mediante la
chiusura in velcro (Figura 6).
- Sistemare il comando sul vassoio porta accessori se è abbastanza
grande. Il comando non è fissato in posizione, ma ciò non è un
problema se si evita di strattonare con forza i cavi.
NOTA: NON SISTEMARE IL COMANDO A TERRA. Acqua e
sporco possono potenzialmente penetrare all’interno del comando
se posizionato a terra e causare problemi elettrici.
COME UTILIZZARE IL PONTE PER GESTIRE I DIVERSI CAVI
Il ponte situato sulla scocca ospita il sensore ambiente del comando
e lo isola dal calore irradiato dalla scocca per fornire dati relativi a
temperatura ambiente e umidità più accurati possibile. Il ponte è
stato inoltre progettato per agevolare la gestione dei cavi, poiché è
possibile fare passare i cavi al di sotto del ponte per tenerli insieme e
ordinati (Figura 7). Basta semplicemente inserire l’estremità del cavo
sotto il ponte e tirarlo fino a quando è presente abbastanza gioco per
collegare la spina del cavo alla porta corrispondente del comando.
4. Alimentazione del comando
Occorre collegare il comando di alimentazione per sistemi
anticondensa smart 4x a una fonte di alimentazione adatta da 12
V CC. La tipologia corretta di alimentazione da 12 V CC dipende
Il ponte della scocca è progettato per agevolare la gestione dei cavi.
Fig 7
Fig 6
Fessura fascia
gamba treppiede
Fig 5
Manopole di
bloccaggio
