4 | FRANÇAIS
une barre en queue d'aronde sur votre assemblage de tube optique.
Desserrez simplement les boutons de serrage du contrôleur, placez
les pinces du contrôleur sur le rail en queue d'aronde, puis serrez
fermement les boutons de serrage. (Figure 5).
- Utilisez la sangle de jambe de trépied incluse pour attacher le
contrôleur à l'une des jambes de votre trépied. Insérez la sangle
dans les fentes au bas du boîtier du contrôleur, enroulez la sangle
autour d'un des pieds du trépied, serrez la sangle avec la boucle et
fixez l'extrémité de la sangle à elle-même avec les attaches auto-
accrochantes (c.-à-d. Velcro) sur la sangle. (Figure 6).
- Placez le contrôleur sur le plateau à accessoires, s’il est
suffisamment grand. Il ne sera pas fixé à quoi que ce soit, mais
cela ne devrait pas être un problème, tant que les câbles ne sont
pas tirés avec force.
REMARQUE: NE POSEZ PAS LE CONTRÔLEUR AU SOL! L’eau et
la saleté peuvent potentiellement pénétrer dans le contrôleur lorsqu’il
est posé au sol, ce qui peut causer des problèmes électriques.
UTILISATION DE LA PASSERELLE POUR LA GESTION DES CÂBLES
La passerelle sur le boîtier abrite le capteur environnemental du
contrôleur, l'isolant de toute chaleur rayonnée par le boîtier pour
fournir les données de température ambiante et d'humidité les
plus précises. La passerelle a également été conçue pour gérer
les câbles, et vous pouvez les faire passer sous la passerelle pour
les garder rangés et bien organisés. (Figure 7) Insérez simplement
l'extrémité du câble sous la passerelle et tirez-le jusqu'à ce qu'il y
ait suffisamment de mou pour connecter la fiche du câble au port
correspondant du contrôleur.
4. Alimenter le contrôleur
Vous devrez connecter le Chauffage anti-buée intelligent et
contrôleur de puissance 4x à une alimentation 12V DC appropriée.
Ce qui constitue une alimentation 12V CC appropriée dépendra
de ce qui est branché sur le contrôleur. La puissance maximale
que le contrôleur est capable de gérer est de 240W (courant max
20A à 12V CC), mais pour de nombreux cas d'utilisation, il faudra
beaucoup moins de puissance. Lors du choix d'une alimentation, il
sera important de déterminer la puissance approximative requise
pour votre configuration prévue ; cela déterminera la puissance
nécessaire à partir de l'alimentation et, si vous utilisez une pile, peut
aider à estimer l’autonomie de la pile pour la configuration.
Formules pratiques:
- Tension (en Volts) x Courant (en Ampères) = Puissance (en Watts)
- Courant (en Ampères) x Temps (en heures) = Capacité actuelle de
la pile (en Ampères-heures) requise
l Puissance (en Watts) x Temps (en heures) = Capacité de la
pile (en Watts-heures) requise
Il y a deux prises d'entrée d'alimentation sur le contrôleur. (Reportez-
vous à la Figure 2) La prise d'entrée d'alimentation du connecteur
à barillet peut être utilisée pour des charges totales jusqu'à 120W
(courant max. 10A). Cette prise a des filetages à l'extérieur pour
permettre la connexion la plus sûre aux câbles d'alimentation
Celestron qui ont également un connecteur à barillet fileté. Pour les
charges supérieures à 120W et jusqu'à 240W (entre 10A et 20A
max. de courant total), la prise jack XT60 doit être utilisée. De plus, la
tension d'entrée maximale pour chaque prise d'entrée d'alimentation
est de 13,8V CC. Assurez-vous donc que la tension de sortie de
votre alimentation ne dépasse pas cette valeur.
AVERTISSEMENT: N'ESSAYEZ PAS DE CONNECTER
L'ALIMENTATION D'ENTRÉE À LA PRISE JACK XT60
ET À LA PRISE JACK DE CONNECTEUR À BARRILLET
SIMULTANÉMENT! Utilisez uniquement l'une ou l'autre pour
connecter votre alimentation, sinon vous risqueriez de l’endommager.
Vous devrez choisir parmi les options d'alimentation suivantes:
- Pour les configurations portables, une pile 12V CC sera nécessaire.
Pour une puissance allant jusqu'à 120W (consommation de
courant 10A), le Celestron PowerTank Lithium Pro ou Celestron
PowerTank 17Ah peut être utilisé, bien qu'ils ne fonctionnent qu’à
la pleine charge de 10A pendant environ une heure et 1,7 heure
respectivement. Ainsi, si votre configuration nécessite une charge
complète de 10A pendant une période prolongée, une pile de plus
grande capacité sera nécessaire. Vous pouvez connecter l'un des
PowerTanks avec le câble d'alimentation fourni avec le contrôleur,
connecter la prise allume-cigare à la pile et le connecteur XT60 au
contrôleur. (Figure 8).

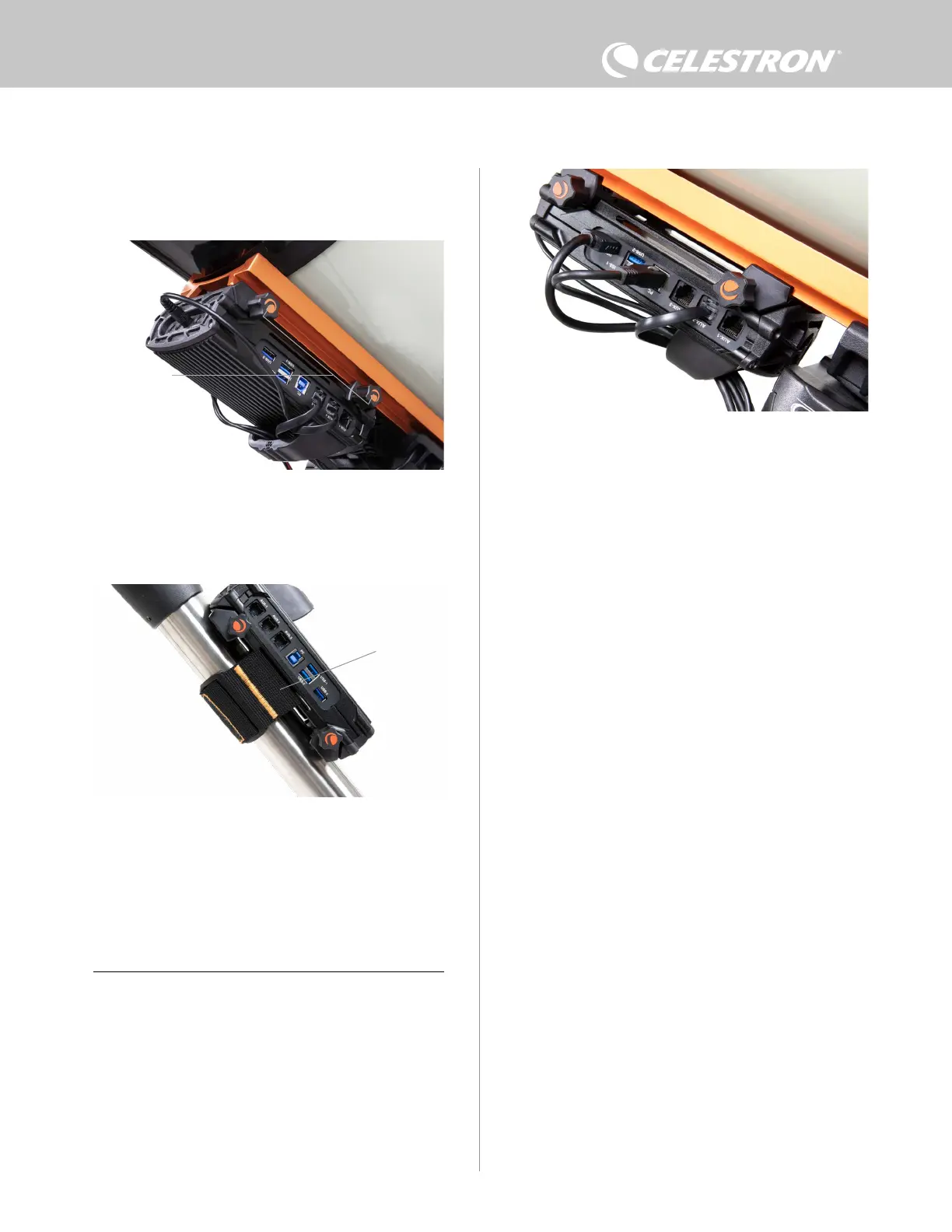

La passerelle du boîtier a été conçue pour faciliter la gestion des câbles.
Fig 7
Fig 6
Fente pour sangle de trépied
Fig 5
Molettes de serrage
