Zaznaczyć „linię instalacji” na wysokości, na której ma być później umieszczo-
ny ekran projekcyjny. „Linia instalacji” odpowiada dolnej krawędzi obudowy
ekranu projekcyjnego lub górnej krawędzi kątowników.
Zaznaczyć środek ekranu projekcyjnego na linii instalacji (rys. 1). Odległość
między dwoma kątownikami montażowymi (od środka do środka kątowni-
w!) musi wynosić A (patrz tabela). W związku z tym oba kąty znajdują się na
lewo i na prawo od środkowego oznaczenia na ekranie projekcyjnym. Dokład-
nie zaznaczyć to również na linii instalacji.
Ściana lub tylna ściana mebli
Powierzchnia
nośna
Linia instalacji (=dolna
krawędź obudowy)

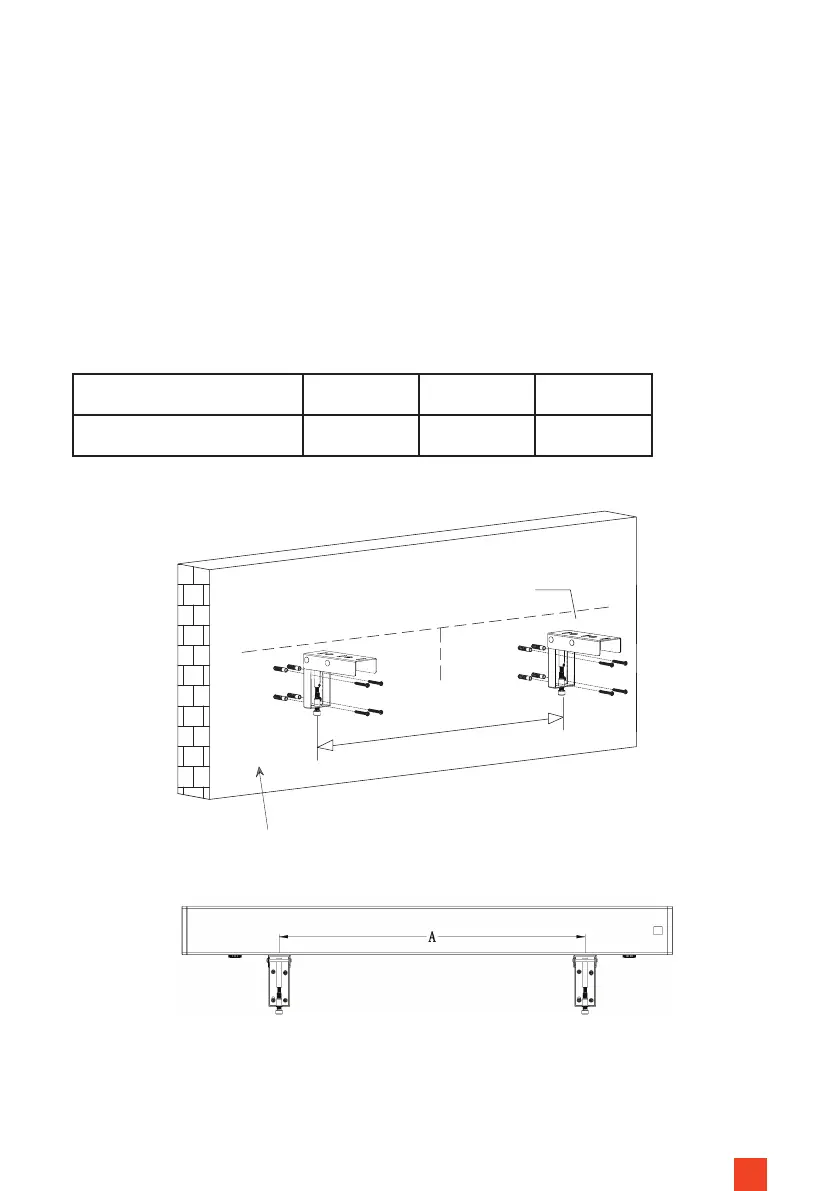

Rys. 1
Środek
Odległość A
Wymiary (przekątna) 100” (16:9) 110” (16:9) 120” (16:9)
Odległość A (mm) 1.920 2.020 2.240
