Celexon CLR UST - Instalación de la Pantalla

8
Fije las escuadras de montaje a la
pared de hormigón o ladrillo ma-
ciza utilizando los 4 tornillos (5 x
40 mm) y los 4 tacos suministra-
dos. (Fig. 1) Para otras estructuras
de soporte, necesitará el accesorio
de montaje correspondiente. Si no
está seguro, consulte a un distri-
buidor especializado sobre la ins-
talación correcta y segura en su
estructura de soporte (por ejem-
plo, madera, cartón yeso, pared de
ladrillo hueco, etc.) o encargue los
trabajos de instalación a un instala-
dor especializado.
INSTALACIÓN DE LA PANTALLA
Ahora, entre 2 personas, coloque
con cuidado la pantalla sobre las su-
percies de apoyo de las escuadras
de montaje de forma que el sumi-
nistro de corriente señale hacia el
lado derecho. Baje la pantalla lenta-
mente mientras comprueba la esta-
bilidad de las escuadras de montaje
en la pared. Alinee previamente los
tornillos de jación en paralelo a la
pared/mueble para que encajen en
las ranuras de la base de la pantalla.
Apriete a mano las tuercas de nylon
en la rosca de los tornillos de jación
situados debajo de las escuadras de
montaje. El tornillo de jación se gira
unos 90 grados y se ja en la carcasa
de la pantalla para asegurar la pan-
talla en las escuadras y evitar que se
caiga. (Fig. 4)

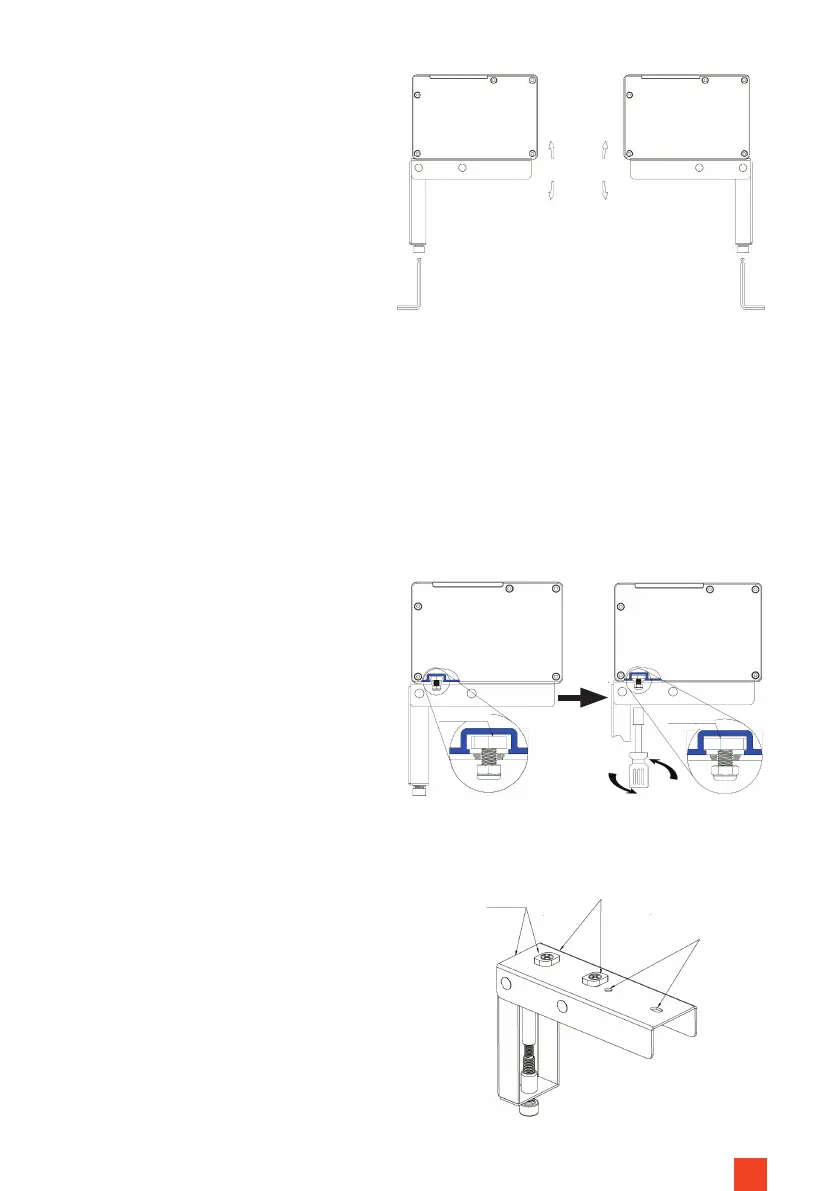

Ajustable +- 1,5°
Fig. 3
Tornillo de
Allen)
Tornillo de
Allen)
Colocar en la
ranura
Girar para
jar
Fig. 4
Tornillo de jación
inverso
Oricios de jación
Nivel
Fig. 5
Instalación
en la pared
Instalación en
la pared trasera
del mueble
