Interfejs RS jest podłączony za pomocą wtyczki RJ45 (8P8C), przy czym linie
1 i 2 są liniami sterującymi. W przypadku jednostki sterującej RS485 linia 1 =
D- i linia 2 = D+. W przypadku sterowania przez RS232 należy zapoznać się z
poniższym opisem:
Ustawienia portu RS485/RS232
• Szybkość transmisji: 2400
• Bity danych: 8 bitów
• Parzystość: Brak
• Bity zatrzymania: 1
Szesnastkowe kody sterujące:
• Retract: FF EE EE EE DD
• Stop: FF EE EE EE CC
• Extend: FF EE EE EE EE
Niektóre sterowniki wymagają poda-
nia kodu adresu: FF EE EE EE AA
Wskazówki:
Jeśli funkcja sterowania nie uruchamia
się zgodnie z wymaganiami przy połą-
czeniu RS485/RS232, należy zamienić
dwie linie sterujące 1 i 2.
Rezystancja pętli linii powinna być
mniejsza niż 20 Ω.
Nie należy układać linii w pobliżu sil-
nych źródeł zakłóceń.

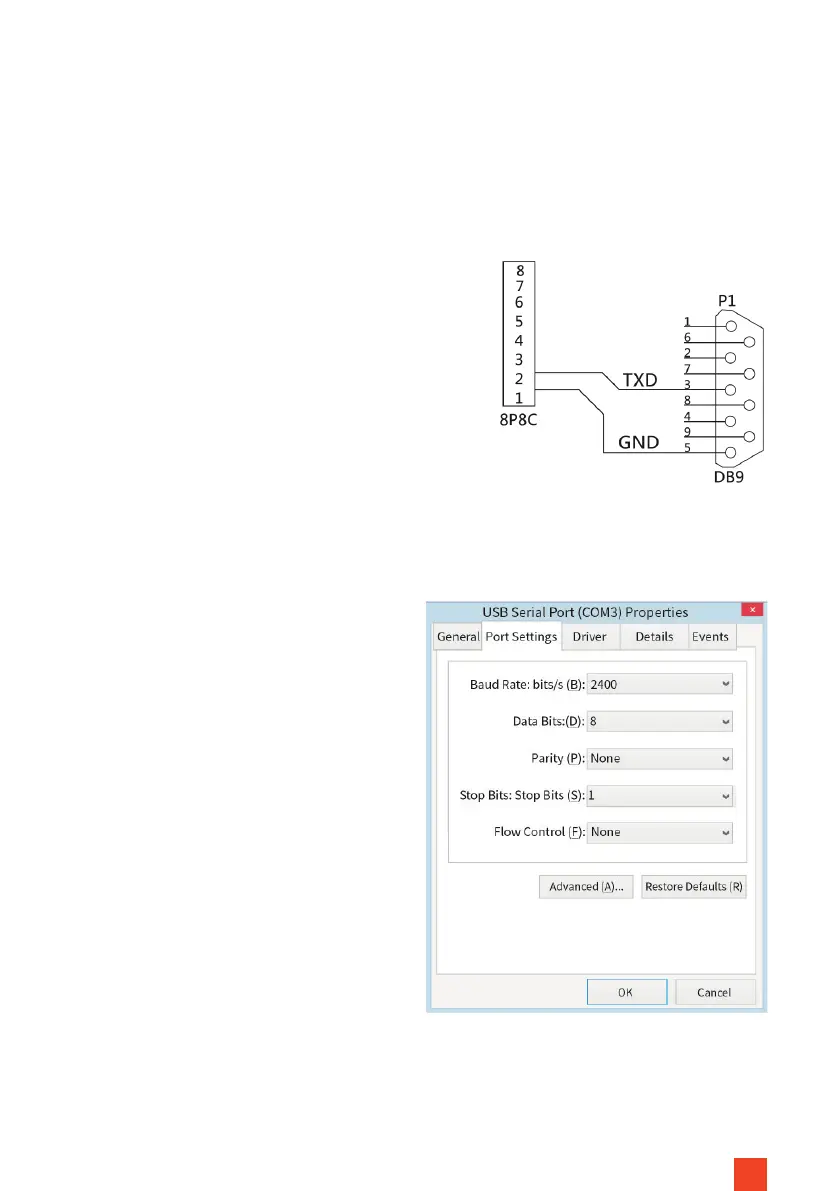

Rys. 10
Rys. 11
