16
Ustawianie górnej pozycji krańcowej:
• Zaczekać, aby ekran całkowicie się wysunął do góry, aż sam się zatrzyma.
• Za pomocą żółtej śruby na głowicy silnika ustawić górną pozycję krańco-
wą. Po każdej regulacji śruby regulacyjnej należy sprawdzić rezultat, wsu-
wając i wysuwając ekran projekcyjny o ok. 1/3 długości.
A. Ustawienie górnej pozycji zatrzymania niżej: W tym celu należy prze-
kręcić żółtą śrubę w kierunku przeciwnym do ruchu wskazówek zegara.
B. Ustawienie górnej pozycji zatrzymania wyżej: W tym celu należy prze-
kręcić żółtą śrubę w kierunku zgodnym z ruchem wskazówek zegara.
Ustawianie dolnej pozycji krańcowej:
• Zatrzymać ekran około 10 cm przed obudową.
• Za pomocą zielonej śruby na głowicy silnika ustawić dolną pozycję krańco-
wą. Po każdej regulacji śruby regulacyjnej należy sprawdzić rezultat, wsu-
wając ekran projekcyjny. Natychmiast nacisnąć przycisk sterowania ręcz-
nego na obudowie ekranu projekcyjnego, jeśli ekran cofnie się zbyt daleko
w obudowie. Niezastosowanie się do tego zalecenia może spowodować
nieodwracalne szkody.
A. Ustawienie dolnej pozycji zatrzymania niżej: W tym celu należy prze-
kręcić zieloną śrubę w kierunku przeciwnym do ruchu wskazówek zegara.
B. Ustawienie dolnej pozycji zatrzymania wyżej: W tym celu należy prze-
kręcić zieloną śrubę w kierunku zgodnym z ruchem wskazówek zegara.
• Regulacja została zakończona i od teraz ekran projekcyjny będzie zatrzy-
mywał się dokładnie w ustawionej pozycji.
• Standardowa czarna strefa jest ustawiona na ok. 350 mm i NIE powinna
przekraczać zakresu 300-400 mm, aby nie wpłynąć negatywnie na pła-
skość.
• Jeśli pojawią się jakiekolwiek pytania dotyczące tego ustawienia przed
zmianą domyślnego ustawienia fabrycznego, należy się kontaktować się
z rmą celexon.

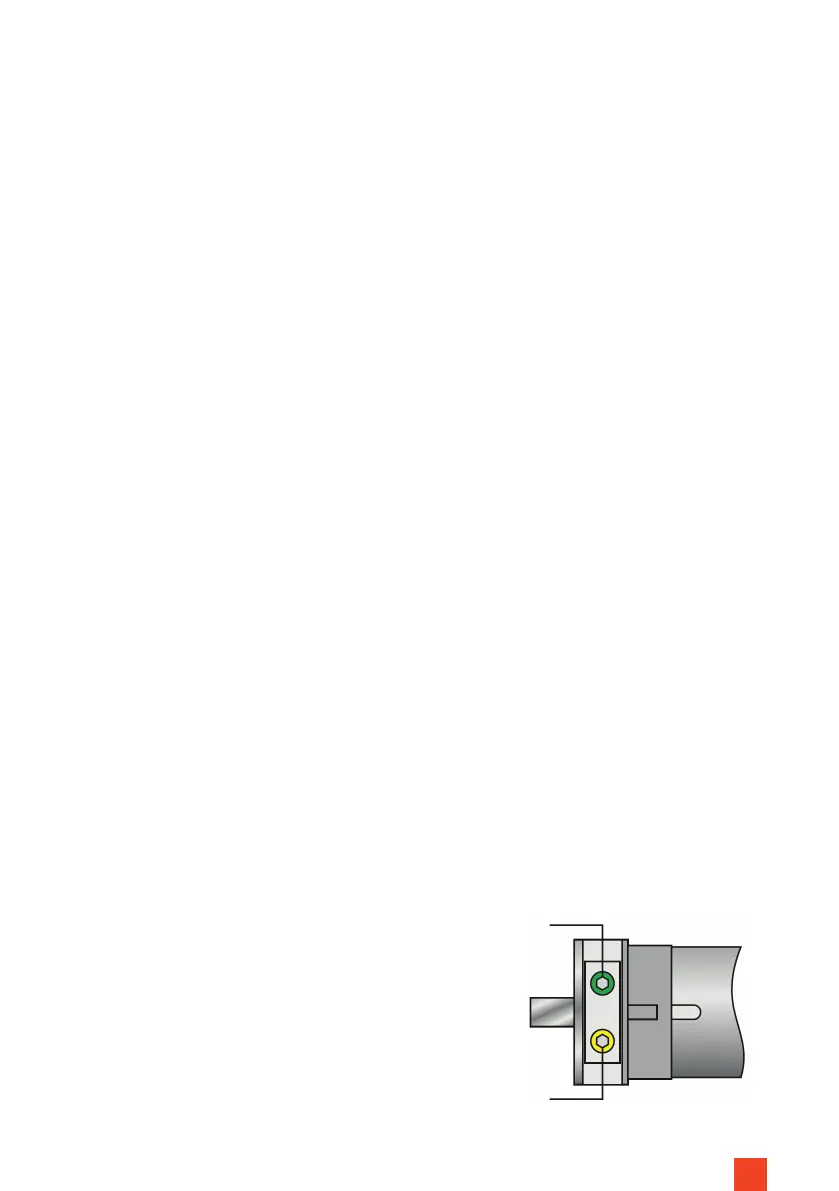

Silnik
Rys. 13
