13
Auf
Stopp
Ab
Auf (fein)
Ab (fein)

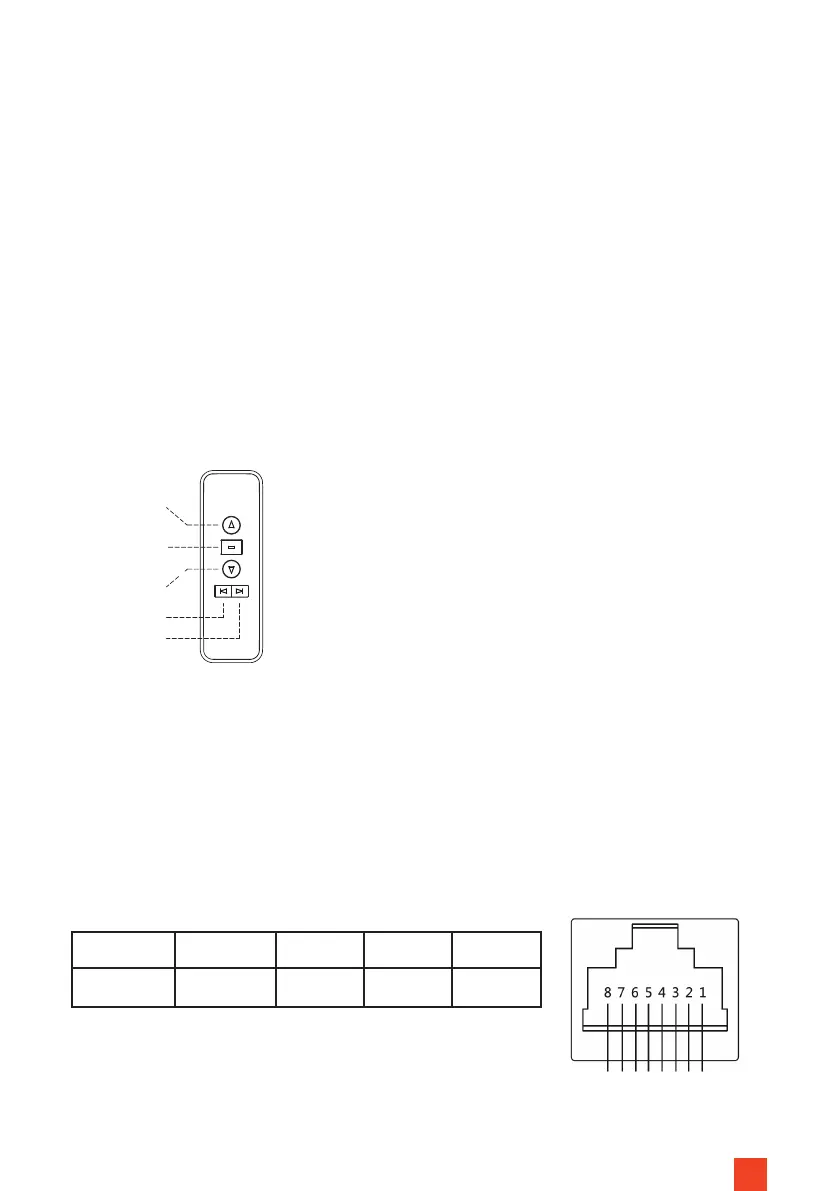

Funkfernbedienung
CODE-KOPPLUNG/-LÖSCHEN DER FUNK-FERNBEDIENUNG
Das Code-Pairing der Funkfernbedienung wurde werksseitig bereits erfolg-
reich durchgeführt. (Info: Die Infrarot-Fernbedienung muss generell nicht ge-
paired werden.)
Trennen Sie die Leinwand für 10 Sekunden vom Strom und schließen sie dann
wieder an das Stromnetz an. Drücken Sie innerhalb der nächsten 10 Sekun-
den gleichzeitig die Auf- und Stopp-Taste der Funk-Fernbedienung. War der
Prozess erfolgreich, bewegt sich der Motor kurz vorwärts und wieder zurück.
Der Codeabgleich ist damit abgeschlossen. Der Löschvorgang wird genauso
wie der Codeabgleich durchgeführt. Der eine Status ersetzt den anderen bei
gleichem Vorgehen.
Abb. 8
Leitung 4 5 7 8
Funktion Common Hoch Stopp Runter
NUTZUNG DER POTENTIALFREIEN STEUERUNG
Die potentialfreie Steuerung wird über den RJ45 Anschluss mit den Leitungen
4, 5, 7 und 8 realisiert. Die Belegung des Anschlusses entnehmen sie der Ab-
bildung 9.
Die jeweilige Funktion der Leitungen 5, 7 oder 8 wird durch eine Impulsüber-
brückung mit der Leitung 4 ausgelöst.
5
A
3
B
Runter
Stopp
Hoch
Common
Abb. 9
