Einstellung obere Endlage:
• Lassen Sie die Leinwand komplett hochfahren, bis sie von allein stoppt.
• Nutzen Sie die gelbe Schraube am Motorkopf, um die obere Endlage einzu-
stellen. Prüfen Sie das Ergebnis nach jeder Veränderung der Stellschraube,
indem Sie die Leinwand ca. 1/3 ein- und wieder ausfahren.
A. Obere Stopp Position weiter unten: Drehen Sie hierzu die gelbe Schrau-
be gegen den Uhrzeigersinn.
B. Obere Stopp Position weiter oben: Drehen Sie hierzu die gelbe Schrau-
be im Uhrzeigersinn.
Einstellung untere Endlage:
• Stoppen Sie die Leinwand ca. 10 cm vor dem Gehäuse.
• Nutzen Sie die grüne Schraube am Motorkopf, um die untere Endlage ein-
zustellen. Prüfen Sie das Ergebnis nach jeder Veränderung der Stellschrau-
be, indem Sie die Leinwand einfahren. Drücken Sie sofort den Taster zur
manuellen Steuerung am Leinwandgehäuse, sollte die Leinwand zu weit in
das Gehäuse einfahren. Andernfalls kann es zu irreparablen Schäden füh-
ren.
A. Untere Stopp Position weiter unten: Drehen Sie hierzu die grüne
Schraube gegen den Uhrzeigersinn.
B. Untere Stopp Position weiter oben: Drehen Sie hierzu die grüne
Schraube im Uhrzeigersinn.
• Die Einstellung ist abgeschlossen und die Leinwand wird ab jetzt an der
eingestellten Position exakt anhalten.
• Der Standardvorlauf ist mit ca. 350 mm eingestellt und darf NICHT außer-
halb 300 - 400 mm liegen um die Planlage nicht negativ zu beeinussen.
• Kontaktieren Sie celexon, sollten Sie Fragen zu dieser Einstellung haben,
bevor sie die werksseitige Grundeinstellung verändern.

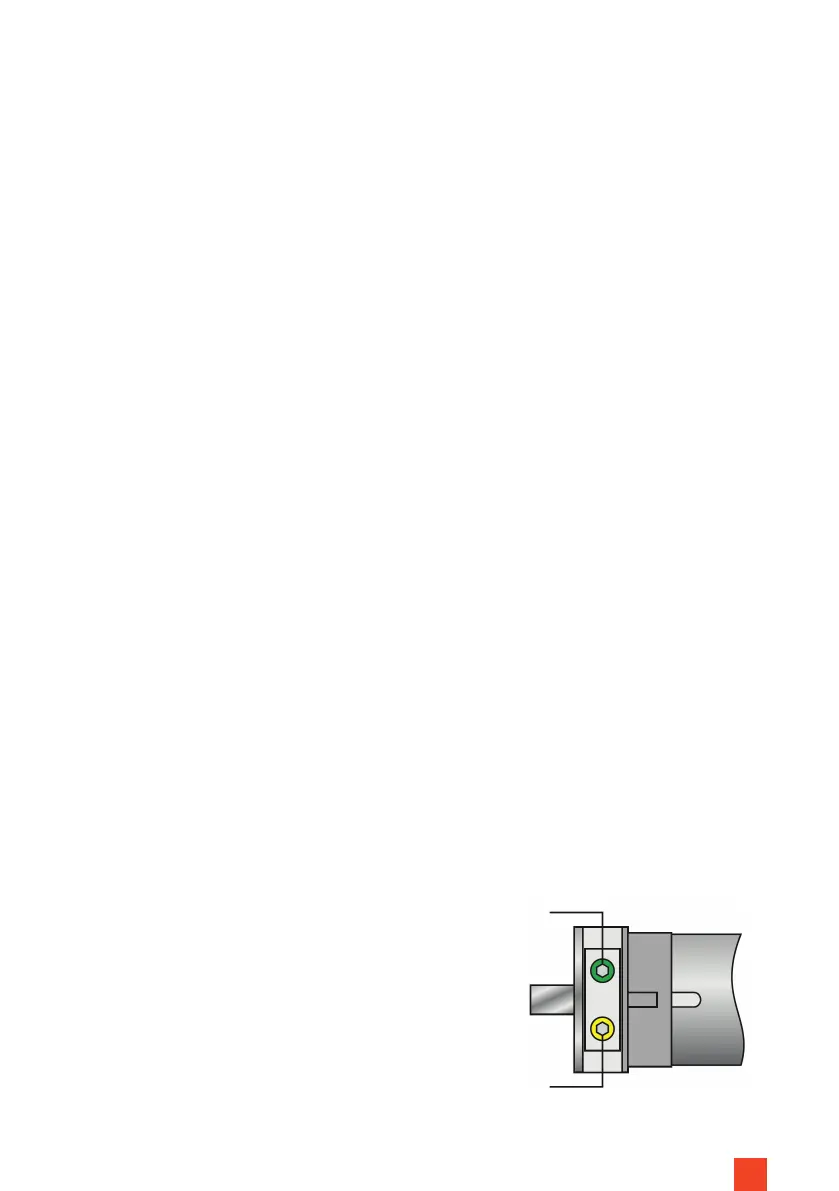

Motor
Abb. 13
