MONTAGE MURAL OU SUR UNE PAROI ARRIÈRE DE MEUBLE
Marquez une « ligne d’installation » à la hauteur à laquelle l’écran sera position-
né plus tard. La « ligne d’installation » correspond au bord inférieur du boîtier
de l’écran ou au bord supérieur des équerres.

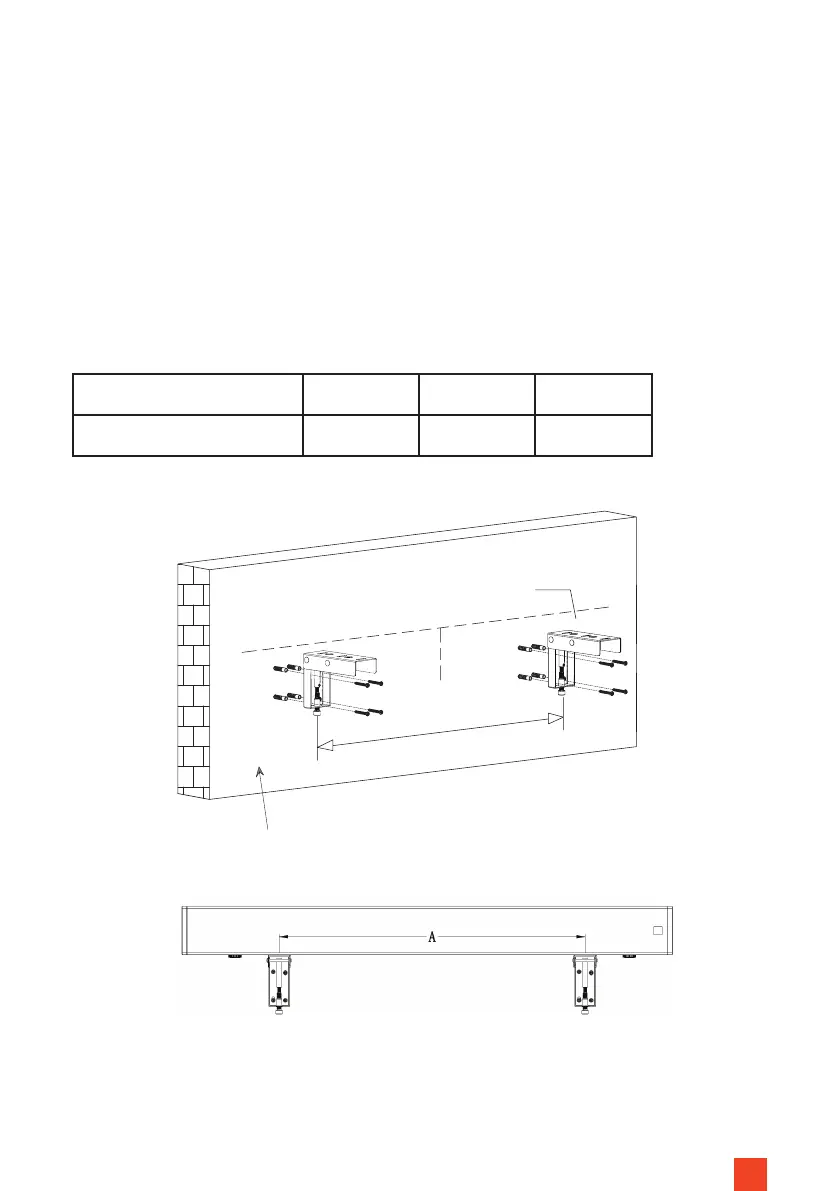

Marquez le centre de l’écran sur la ligne d’installation (g. 1). L’intervalle des
deux équerres de montage (centre-centre des équerres !) doit être la dis-
tance A (voir tableau). En conséquence, les deux équerres se trouvent respec-
tivement à gauche et à droite du repère central de l’écran. Marquez cet écart
exactement de la même manière sur la ligne d’installation.
Mur ou paroi arrière du meuble
Surface d’appui
Ligne d’installation (=
bord inférieur du boîtier)
Fig. 1
Centre
Distance A
Taille (diagonale) 100” (16:9) 110” (16:9) 120” (16:9)
Écart A (mm) 1.920 2.020 2.240
Fig. 2
