USO DEL CONTROL RS485/RS232

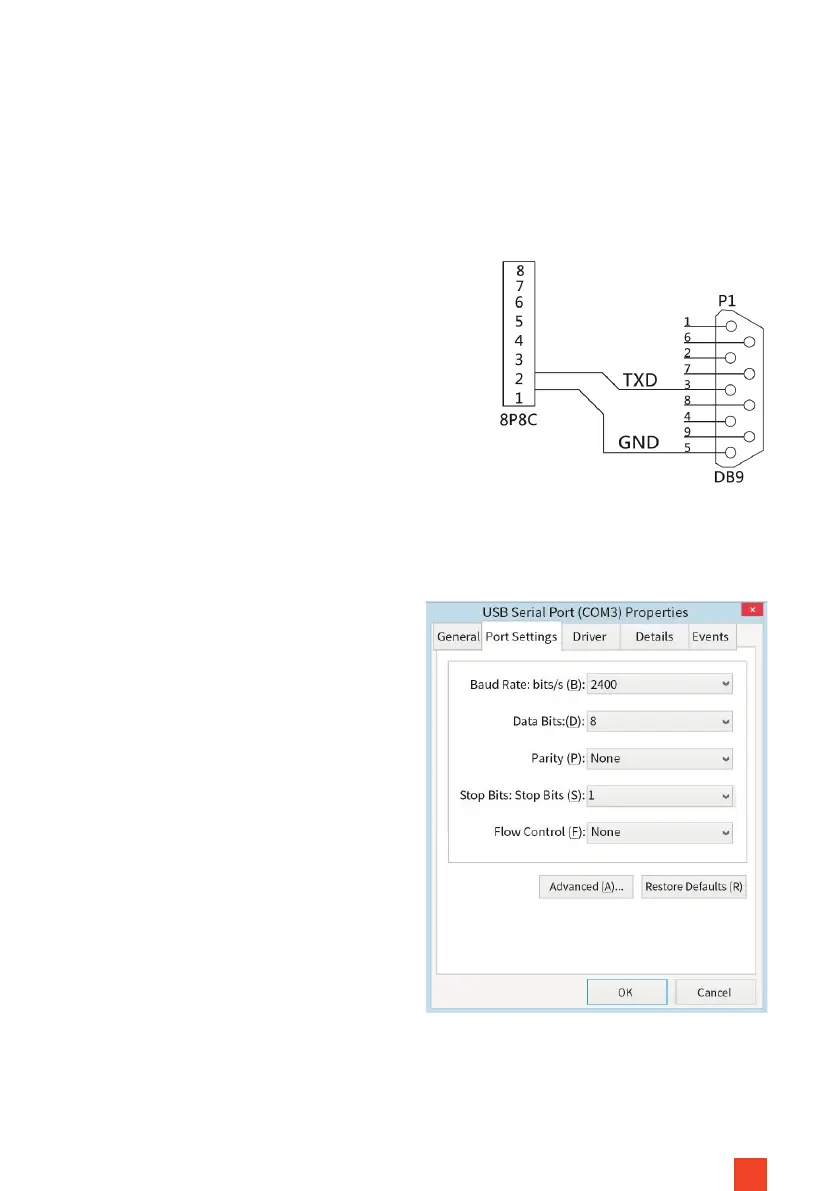

La interfaz RS se conecta a un conector RJ45 (8P8C) donde los cables 1 y 2 son
los cables de control. Para el control RS485 está el cable 1 = D- y el cable 2 =
D+. Para el control RS232, siga esta descripción:
Ajustes de puerto RS485/RS232:
• Tasa de transmisión: 2400
• Bits de datos: 8 bits
• Paridad: Ninguno
• Bits de parada: 1
Códigos de control hexadecimal:
• Plegar: FF EE EE EE DD
• Parar: FF EE EE EE CC
• Desplegar: FF EE EE EE EE
Muchos mandos necesitan un có-
digo de dirección: FF EE EE EE AA
Notas:
Si con la conexión RS485/RS232 no se
activa la función de control, sustituya
ambos cables de control 1 y 2.
La resistencia del bucle del cable debe
ser inferior a 20 Ω.
No coloque el cable cerca de fuentes
de interferencia fuertes.
Fig. 10
Fig. 11
