7
MONTAGGIO ALLA PARETE O SUL RETRO DI UN MOBILE
Disegnare una “linea di installazione” all’altezza in cui lo schermo verrà posizio-
nato successivamente. La “linea di installazione” corrisponde al bordo inferiore
dell’alloggiamento dello schermo o al bordo superiore della staffa.

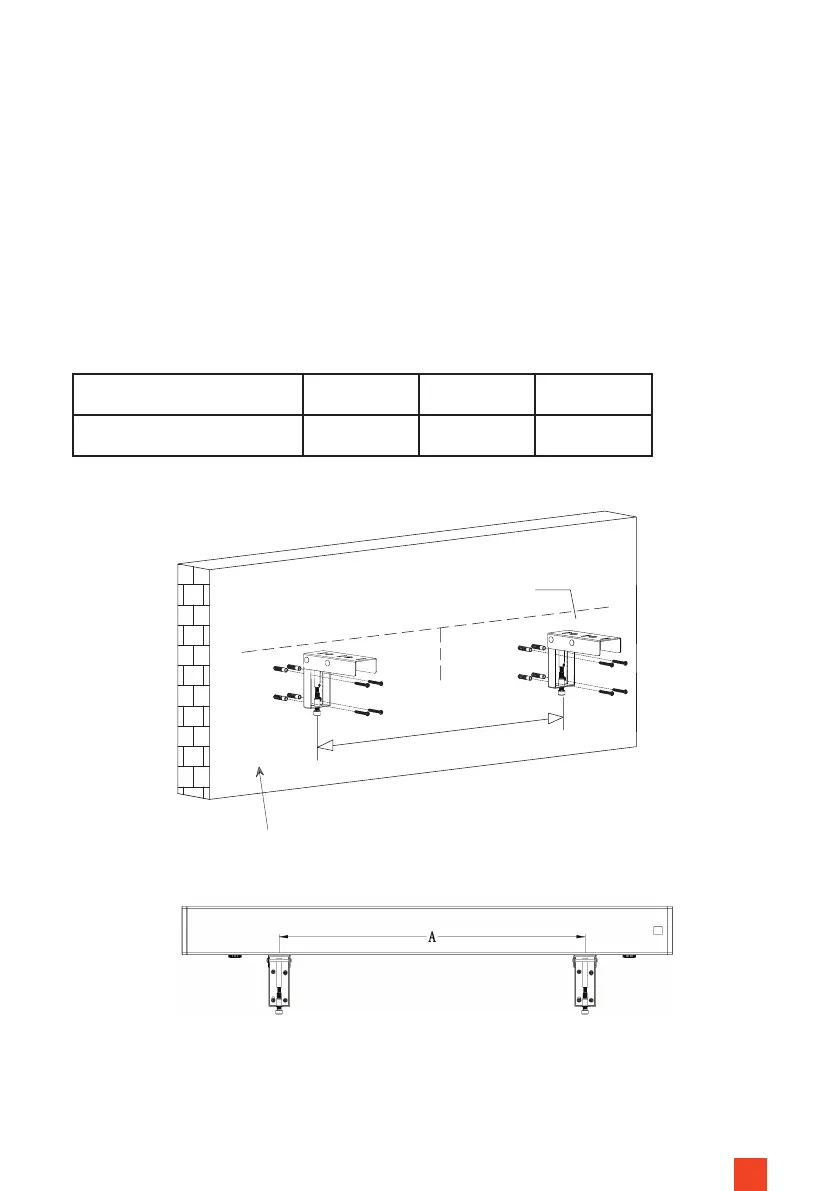

Segnare il centro dello schermo sulla linea di installazione (Fig. 1). La distanza
tra le due staffe di montaggio (da centro a centro delle staffe!) deve essere pari
alla distanza A (vedere la tabella). Di conseguenza, le due staffe si trovano a
sinistra e a destra del centro dello schermo. Segnare questi punti esattamente
sulla linea di installazione.
Parete o retro del mobile
Supercie di
supporto
Linea di installazione (= bordo
inferiore dell’alloggiamento)
Fig. 1
Centro
Distanza A
Dimensioni (diagonale) 100” (16:9) 110” (16:9) 120” (16:9)
Distanza A (mm) 1.920 2.020 2.240
Fig. 2
