8
Bringen Sie die Montagewinkel
jeweils mit den beiliegenden 4
Schrauben (5x40 mm) und jeweils
4 Dübeln an Ihrer Massiv-Beton-
oder Vollsteinwand an. (Abb. 1) Für
andere Tragwerke besorgen Sie
sich ein entsprechend passendes
Montagezubehör! Lassen Sie sich
bei Unsicherheit dazu im Fach-
markt zur korrekten und sicheren
Anbringung an Ihrem Tragwerk
(z.B. Holz, Rigips, Hohlsteinwand
etc.) informieren oder aber lassen
die Montagearbeiten von einem
Fachinstallateur durchführen!

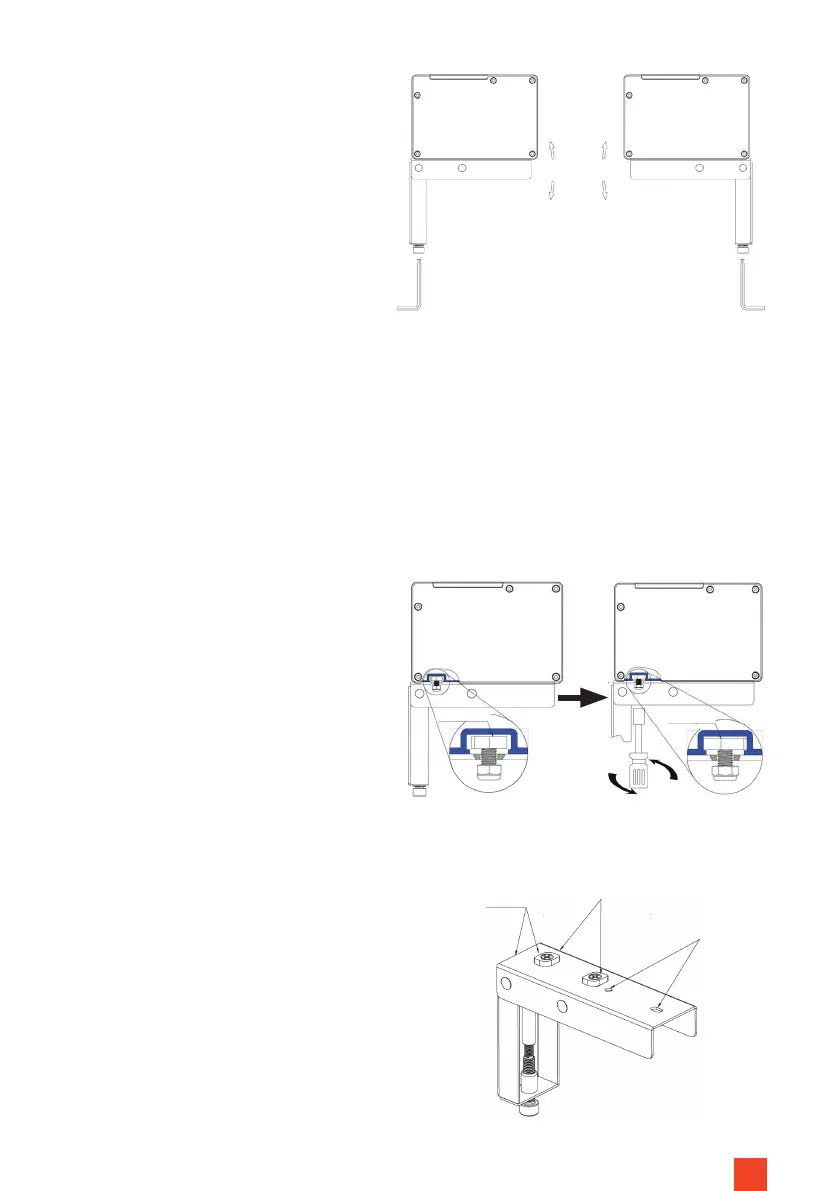

INSTALLATION DER LEINWAND
Setzen Sie nun mit 2 Personen die
Leinwand vorsichtig so auf die Auf-
lageächen der Montagewinkel, dass
die Stromversorgung zur rechten
Seite zeigt. Lassen Sie die Leinwand
dabei langsam herab und prüfen da-
bei die Stabilität der Montagewinkel
an Ihrer Wand. Richten Sie vorab
die Arretierschrauben parallel zur
Wand/ Möbel aus, sodass diese in
die im Leinwandboden bendlichen
Nuten passen. Ziehen Sie die Nylon-
muttern auf dem Gewinde der Ar-
retierschrauben unterhalb der Mon-
tagewinkel handfest an. Dabei wird
die Arretierschraube um ca. 90 Grad
gedreht und im Leinwandgehäu-
se xiert, um die Leinwand auf den
Winkeln gegen ein Herabstürzen zu
sichern. (Abb. 4)
Verstellbar +-1.5°
Abb. 3
Arretier-
schraube
Arretier-
schraube
in die Nut
einsetzen
drehen zum
xieren
Abb. 4
Arretierschraube
umgekehrte
Befestigungslöcher
Niveau
Abb. 5
Installation
an Wand
Installation an
Möbel-Rückwand
