ASENNUS
Seinän poraus ja tukien kiinnittäminen

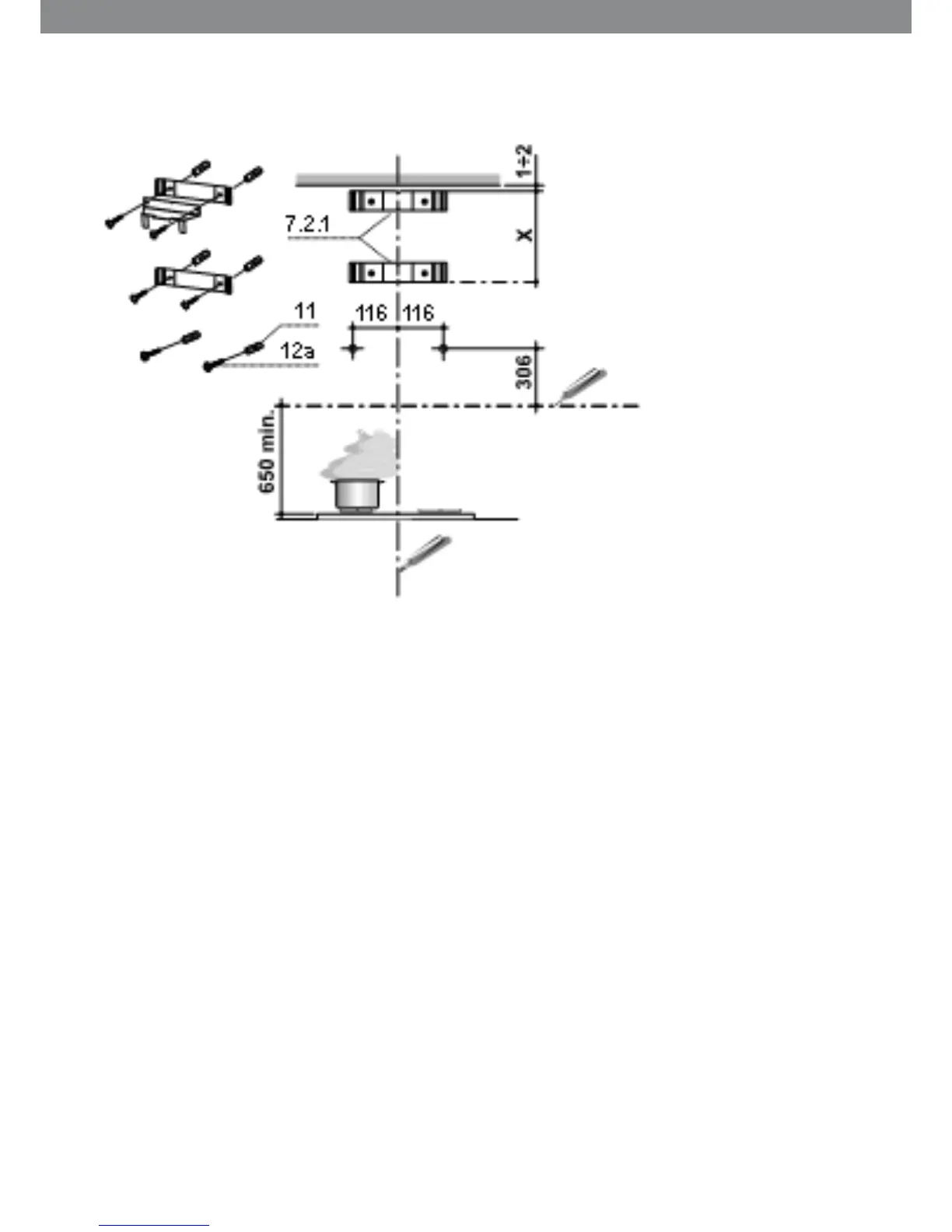

Kiinnitysreikien merkintä ja poraus:
• merkitse seinälle pystysuora viiva kattoon asti liesituulettimen
asennusalueen keskikohtaan.
• merkitse vaakasuora viiva 650 mm liesitason yläpuolelle.
• aseta tuki 7.2.1 seinälle 1-2 mm katonrajan, tai kohdan
johon ylähormin halutaan päättyvän, alapuolelle.
• merkitse seinään ruuvinreikien kohdat tuen reikien keski-
pisteeseen samalle etäisyydelle pystysuorasta apuviivasta.
• aseta tuki 7.2.1 seinälle kohtaan, johon ylähormi päättyy
alareunastaan. Piirustuksen etäisyys x = ylähormin korkeus.
• merkitse seinään ruuvinreikien kohdat tuen reikien keski-
pisteeseen samalle etäisyydelle pystysuorasta apuviivasta.
• merkitse ruuvinreikien kohdat 116 mm oikealle ja vasemmalle
pystysuorasta apuviivasta 306 mm vaakasuoran apuviivan
yläpuolelle. Liesituulettimen runko ripustetaan näihin reikiin
tuleviin ruuveihin.
• poraa merkittyihin kohtiin 8 mm reiät ja laita reikiin
ruuvitulpat 11.
• kiinnitä alempi tuki 7.2.1 ruuveilla 12a (4,2 x 44,4).
• kiinnitä ylempi tuki 7.2.1 ruuveilla 12a (4,2 x 44,4).
• ruuvaa 2 kpl ruuveja 12a (4,2 x 44,4) rungon ripustamista
varten porattuihin reikiin. Jätä ruuvien kannat noin 5-6 mm
ulos seinästä.
