Cembre B51 - Caracteristiques Generales

conçue pour le sertissage des connecteurs
jusqu' à 240 mm
2
(500 MCM)
50 (6)
600 (8,700)
297 x 94 x 302 (11.7 x 3.7 x 11.9)
14.4
AGIP ARNICA 32 ou SHELL TELLUS TX 32 ou équivalents
l’outil passe automatiquement
de la vitesse rapide d’approche des matrices
à la vitesse lente de sertissage.
l’outil est équipé d'une valve de surpression.
-15°C à +40°C (+5°F à +104°F)
FRANÇAIS
728
PRESSE HYDRAULIQUE SUR BATTERIE TYPE
B51 ; B51A
1. CARACTERISTIQUES GENERALES
La presse hydraulique fonctionne sous une alimentation de 14,4 V apportée par une bat-
terie. Il s’agit d’un outil léger, de poids équilibré, silencieux, dépourvu de vibrations, que
l’opérateur peut manier confortablement d’une seule main pendant tout le cycle de travail;
l'autre main étant ainsi libre de placer correctement le connecteur. L’affi chage automatique
du niveau de charge de la batterie visible à la fi n de chaque opération permet de connaître
l’autonomie disponible.
OUTIL TYPE:
14.4 / 3.0 Li-Ion
B51
B51A
Pression sonore aérienne (Directive 2006/42/CE, annexe 1, point 1.7.4.2, lettre u)
– Le niveau de pression sonore continue équivalente
pondérée A sur le poste de travail L
pA
est .................................................................... 75 dB (A)
– Le niveau de pression sonore instantanée pondérée
C sur le poste de travail L
pCPeak
est .......................................................................... < 130 dB (C)
– Le niveau de puissance acoustique dégagée par la
machine L
WA
est ......................................................................................................... 85,3 dB (A)
Risques dérivés des vibrations (Directive 2006/42/CE, annexe 1, point 2.2.1.1)
Des relevés réalisés suivant les indications des Normes UNI ENV 25349 et UNI EN 28662 partie
1
a
, dans des conditions de service largement représentatives des conditions d'emploi normales
témoignent que la valeur quadratique moyenne pondérée en fréquence de l'accélération à laquelle
sont exposés les membres supérieurs pour chaque axe biodynamique de référence ne dépasse
pas les 2,5 m/sec
2
.
Domaine d'application:
Force de sertissage kN (sh ton):
Pression nominale bar (psi):
Dimensions
LxLxH mm (inches):
Poids avec batterie kg (lbs):
Moteur Volt DC:
Batterie Volt / Ah:
Chargeur de batterie Volt / Hz:
Huile recommandée:
Avance rapide:
Sécurité:
Température de fonctionnement:

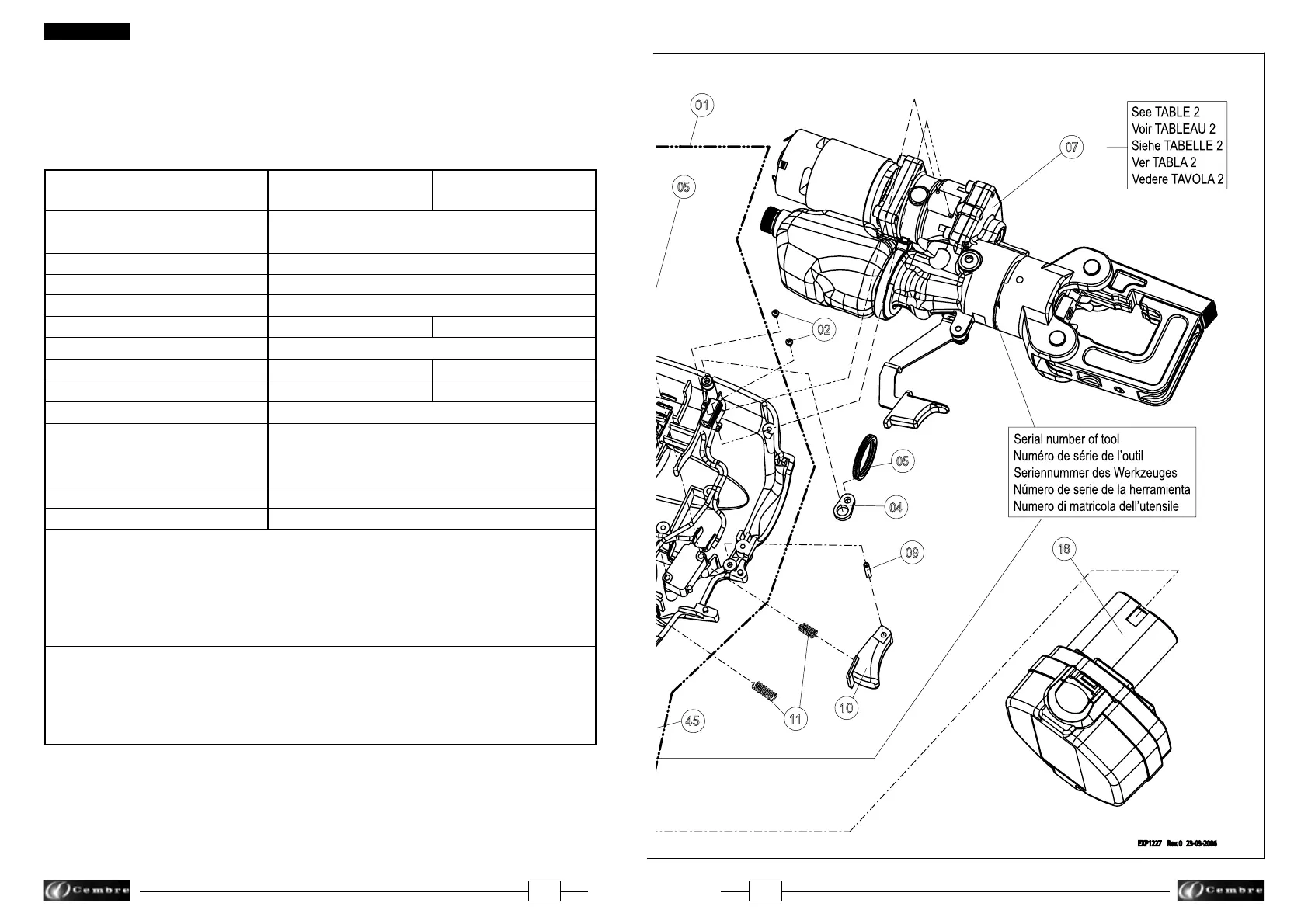

01
05
11
10
09
07
02
04
05
16
EXP1227 Rev. 0 23-03-2006
45
TABLE 1 - TABLEAU 1 - TABELLE 1 - TABLA 1 - TAVOLA 1
xxxxxx
220 - 240 / 50 - 60 120 / 50 - 60
14.4 / 3.0 Ni-MH
3,7 (8.1)
4,0 (8.8)
