FRANÇAIS
27 8
42
83
62
49
41

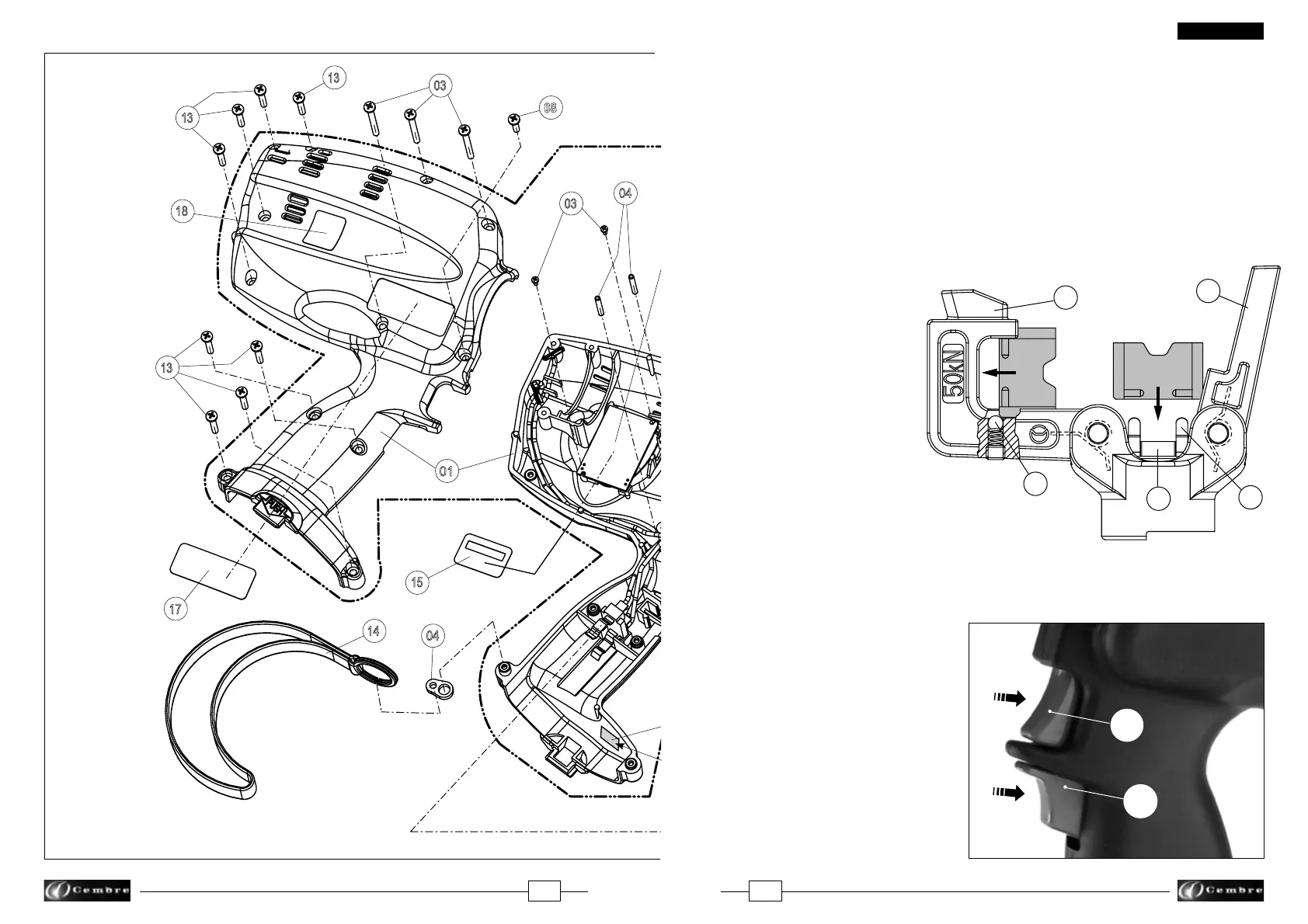

FIG. 2
13
13
03
08
13
17
15
04
14
01
03
04
18
10
201
FIG. 3
La référence “B51 ; B51A” désigne l'ensemble suivante:
– Outil de base avec batterie, dragonne et bandoulière.
– Batterie de rechange.
– Chargeur de batterie.
– Coffret de rangement en plastique “VAL P5”.
2. INSTRUCTIONS D'UTILISATION (Voir Fig. 1, 2, 3 et 4)
2.1) Mise en service (Voir Fig. 1, 2)
L’outil peut être transporté facilement grâce à sa poignée et à la bandoulière (T) accrochée
par les anneaux (R).
Avec l’outil en position repos, procéder de la façon suivante:
– Choisir le couple de matrices
approprié pour le type de con-
nexion à réaliser; pour cela,
consulter le catalogue.
– Ouvrir la tête de l'outil en écar-
tant le levier (41), libérant ainsi
le porte matrice supérieur (42)
qui s'écartera complètement
grâce au ressort.
– Insérer les matrices dans leur
logement respectif.
– Refermer la tête.
– Insérer le conducteur dans le connecteur.
– Positionner ce dernier entre les deux matrices
en alignant la zone à sertir avec l'empreinte
des matrices.
Avant de poursuivre les opérations, vérifi er que la tête soit parfaitement fermée.
2.2) Avance des matrices
(Voir Fig. 3)
Appuyer sur la gâchette de commande
(10) pour mettre en marche le groupe
moteur pompe; les matrices commen-
cent alors à se rapprocher du connec-
teur.
La gâchette de commande (201) relâ-
chée, le moteur et l'avance des matrices
cessent immédiatement.
