FRANÇAIS
27 8
La référence “B62” désigne l'ensemble suivante:
– Outil de base avec batterie, dragonne et bandoulière
– Batterie de rechange
– Chargeur de batterie
– Coffret de rangement en plastique “VAL P9”
– Sacoche "013" pour contenir les matrices de sertissage

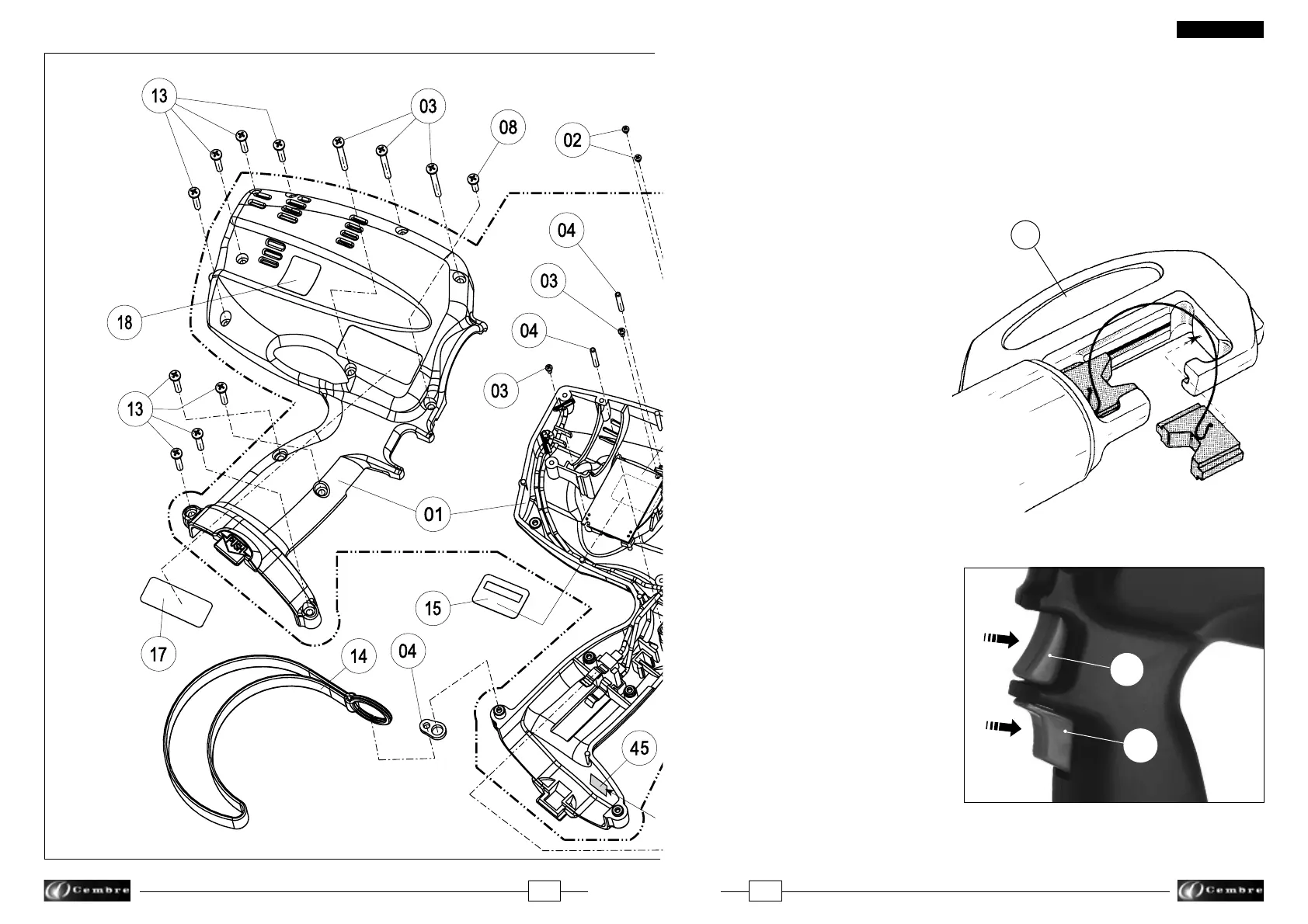

2. INSTRUCTIONS D'UTILISATION (Voir Fig. 1, 2, 3 et 4)
2.1) Mise en service (Voir Fig. 1, 2)
L’outil peut être transporté facilement
grâce à sa poignée et à la bandoulière
(T) accrochée par les anneaux (R).
Avec l’outil en position repos, procé-
der de la façon suivante:
– Choisir le couple de matrices ap-
proprié pour le type de connexion
à réaliser; pour cela, consulter le
catalogue.
– Insérer les matrices dans leurloge-
ment respectif dans la tête (39) en
commençant par l'inférieure.
– Insérer le conducteur dans le con-
necteur.
– Positionner ce dernier entre les
deux matrices en alignant la zone
à sertir avec l'empreinte des ma-
trices mêmes.
2.2) Avance des matrices
(Voir Fig. 3)
– Appuyer sur la gâchette de comma
de (10) pour mettre en marche le
groupe moteur pompe; les matrices
commencent alors à se rapprocher
du connecteur.
La gâchette de commande (201) re-
lâchée, le moteur et l'avance des
matrices cessent immédiatement.
S'assurer que les matrices sont bien positionées sur la zone à sertir, sinon desserer
les matrices en suivant les instructions du § 2.5 et repositioner le connecteur.
10
201
FIG. 3
FIG. 2
39
TABLE 1 - TABLEAU 1 - TABELLE 1 - TABLA 1 - TAVOLA 1
