DESCRIÇÃO GERAL
Introdução e descrição da aparelhagem
A água das piscinas deve ser mantida constantemente sob controlo para garantir sempre a máxima qualidade.
A CERTIKIN desenvolveu um sistema completo de monitoramento. Este sistema incorpora uma parte do
controlo (bombas eletrónicas) e parte de hidráulica (válvulas de fluxo, filtros, etc.). As 2 bombas doseadoras
atuam dosando os produtos; uma delas tem a função de ajustar o pH e a outra dosa o hipoclorito.
1 Painel em PVC
2 Bomba doseadora 1 (pH)
3 Bomba doseadora 2 (RX)
4 Entrada de água
5 Filtro
6
Canaleta para cabeamento
elétrico
7
Célula de medição com
sondas
8 Saída de água
9 Sondas de nível

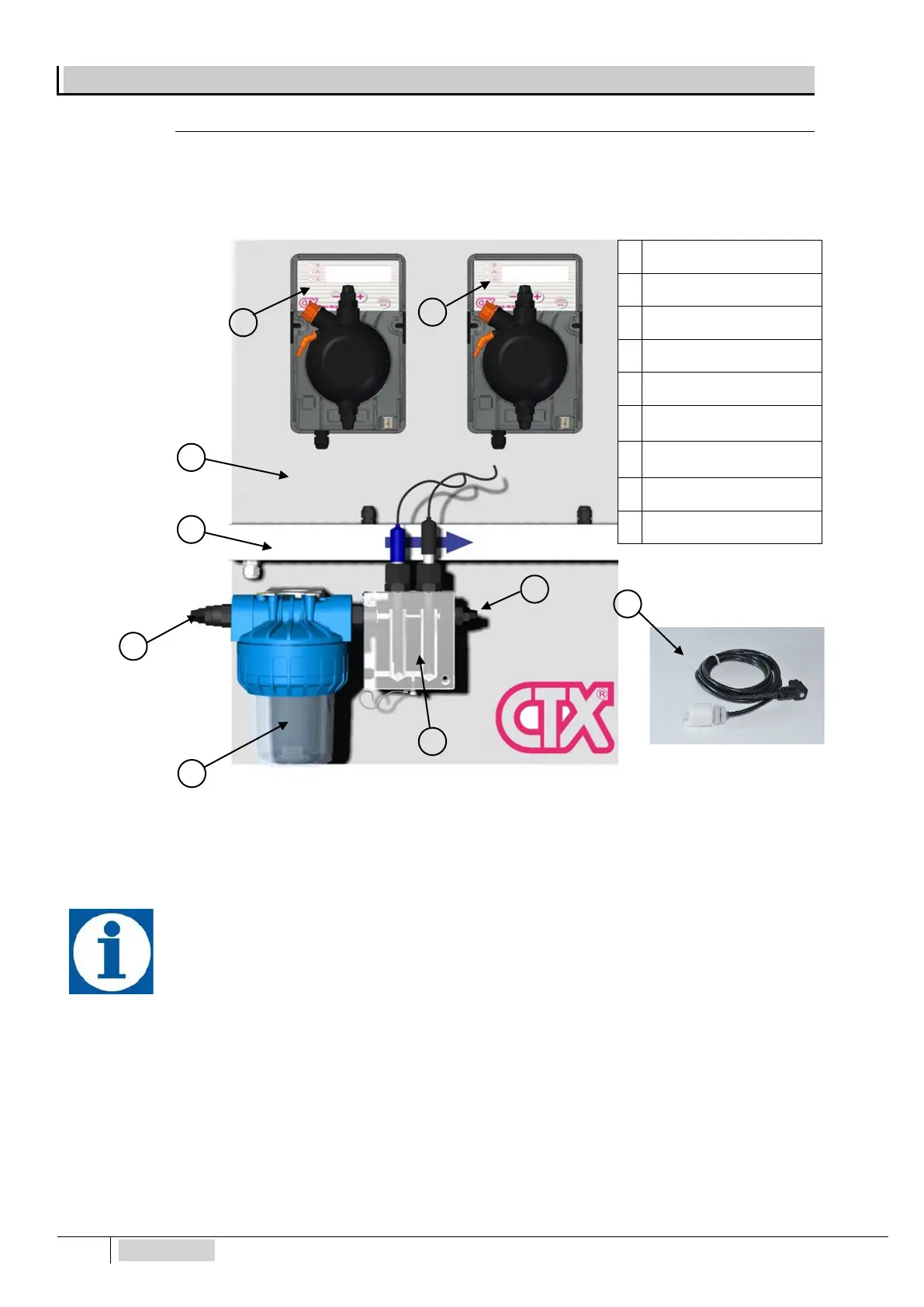

Figura 1 – PAINEL DE CONTROLO PH-RX
Segue abaixo a descrição resumida sobre como o fluxo de água atravessa a estação de controlo e é monitorado
(para facilitar a compreensão, referir-se à Figura 1).
A água proveniente de uma derivação do sistema de circulação da piscina entra através da entrada de água de
amostragem (Figura 1 – pos.5) para passar por dentro do filtro de água (Figura 1 – pos.6) onde serão retidas
eventuais impurezas ou partículas suspensas para chegar ao interior da unidade (Figura 1 – pos.7) que tem por
função controlar os diversos valores químicos e físicos (em função do tipo de sensor instalado) como
acidez/alcalinidade e o potencial de redução da oxidação Tudo isso é gerido por uma sofisticada central (Figura
1 – pos.2), instalada na estação de controlo que, em função dos valores detetados, ativa ou desativa os
respetivos dispositivos de dosagem (Figura 1 – pos.3 e 4) conectados a ela, exceto em caso de intervenção (se
houver) dos interruptores de nível (Figura 1 – pos.10) instalados nos respetivos reservatórios de sucção ou (se
houver) o sensor de fluxo (ver o parágrafo sucessivo).
