MONTAGEM E INSTALAÇÃO
Introdução
Esta secção descreve os procedimentos para a instalação da central e para a ligação elétrica. Ler
atentamente as instruções antes de iniciar qualquer atividade.
Seguir as indicações abaixo descritas para a instalação:
• Certificar-se, antes de iniciar qualquer operação, de que todas as aparelhagens estejam
desligadas e desconectadas da rede elétrica.
• Em caso de anomalias ou perigos, parar imediatamente. Retomar a atividade somente quando a
causa do defeito ou situação de perigo tenha sido solucionada.
• Não instalar a aparelhagem em zonas perigosas ou com risco de explosão ou incêndios.
• Para evitar risco de choque elétrico, não utilizar material velho e desgastado.
Conteúdo da embalagem
Instalação do painel de controlo
Instalar o painel de controlo longe de fontes de calor e em local possivelmente seco, sem salpicos de água e
protegido contra gotejamentos, com temperaturas inferiores a 40°C. A temperatura mínima não deve ser inferior
a 0°C.
O painel de controlo deve ser instalado de modo a deixar espaço suficiente para a passagem de cabos e
conexões.
A chapa de suporte em PVC do PAINEL DE CONTROLO PH-RX é fornecida com 4 furos situados nas
proximidades dos ângulos para a fixação da estação em paredes. A Figura 4 mostra as distâncias e perfuração
e as dimensões máximas do painel (dimensões em mm).

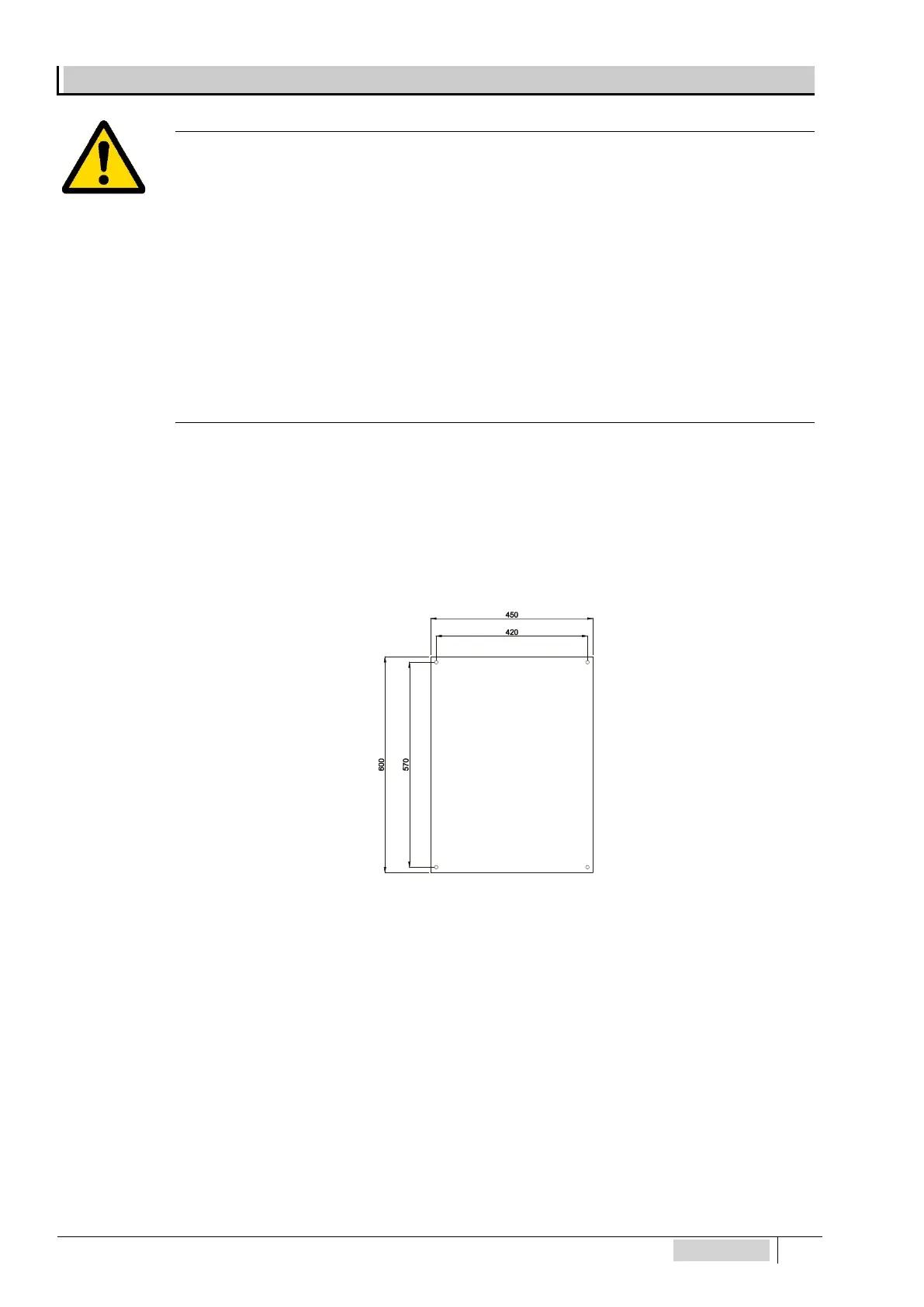

Figura 4 - Posição dos furos de fixação à parede da chapa 450x600 mm
Se forem adequados para o suporte, utilizar as buchas fornecidas ou escolha uma do tipo apropriado. A estação
é fornecida já montada e cablada internamente.
A parede deve ser o quanto possível reta e sem ondulações para garantir o suporte ideal para o instrumento.
Antes de mais nada, recomenda-se efetuar dois furos alinhados horizontalmente a uma altura que permita ao
operador uma visão correta do painel de comandos em posição que facilite as operações de calibração e
controlo; recomendamos uma altura do chão aproximada de 180 cm ou, de qualquer modo, ao nível dos olhos.
A distância entre os dois furos deve ser de 420 mm. Durante a instalação é recomendável usar um nível de
bolha para instalar o painel de controlo.
