CEVIK PRO PRO 25 SILENC - Montagem Do Compressor

15

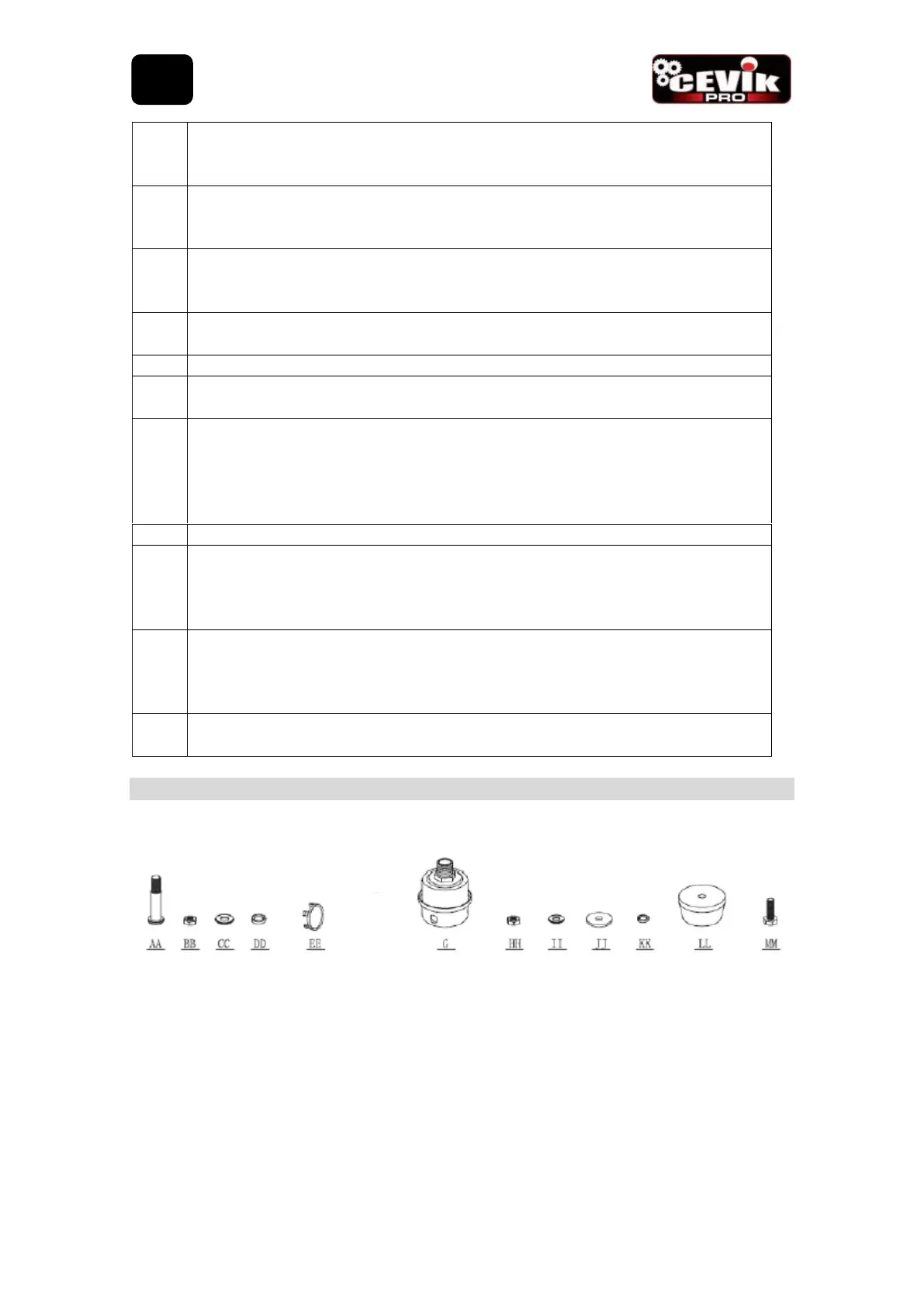

MONTAGEM DO COMPRESSOR.
PEÇAS PARA A MONTAGEM DO FILTRO (9), RODAS (10) E TACOS DE BORRACHA (11).
2 2 2 2 2 1 2 2 2 2 2 2
Antes da montagem ou manutenção, assegure de que o compressor está desligado e
desconectado da fonte de alimentação e localize em embalagem:
1. O filtro de ar.
2. As rodas junto com os parafusos, porcas, arruelas e embelezador.
3. Os tacos de borracha, junto com parafuso, arruelas e porcas.
1
Regulador de ar: Controla a pressão de saida de ar. Gire o regulador no sentido
horário para aumentar a pressão e no sentido contrario para reduzir.
2
Asa: Com punho antiderrapante que permite um deslocamento desplazamiento
fácil e seguro.
3
Saida de ar: Con ligação rápida universal permite-lhe ligar uma mangueira de forma
segura, cómoda e fácil.
4
Válvula de drenagem: permite esvaziar o depósito de ar e condensação do vapor
de água.
5
Interruptor O/F e de selecção:
6
Manómetro de pressão: indica a pressão de saida selecionada com o regulador (1).
(Figura A).
7
Válvula de segurança: alivia a pressão do depósito quando a pressão possa exceder
de 8,8 bar. A válvula é um elemento primordial na segurança do compressor. Não
deve ser objecto de manipulação. Em caso algum. Comprove periodicamente o
funcionamento puxando levemente da anel.
8
Depósito de ar: Armazena o ar gerado pelo cabeça compressora.
9
Filtro de ar: Garante um desempenho do compressor isenta de impurezas.
Arrancar o compressor sem filtro de ar instalado, pode provocar danos importantes
no interior do cabeça compressora. (Ver montagem na figura 9).
10
Rodas: Facilitam o deslocamento do compressor de forma confortável e segura.
O compressor não pode ser rebocado por um veículo. (Ver montagem na figura
10).
11
Tacos de borracha: evita o deslocamento do compressor e a transmissão de
vibrações . (Ver montagem na figura 11).
PT
