CF COMFORT - Betrieb; Probelauf Schaltschrank

2524
UTILISATION UTILISATION
PROBELAUF SCHALTSCHRANK
Zur ersten Inbetriebnahme (auch beim Wiedereinschalten nach der Einwinterung) sind
folgende Schritte zu befolgen:
• Die Gehäuse der verschiedenen Pumpen und Druckerhöhungskomponenten des vom
Schaltschrank betroenen Wasserkreislaufs mit Wasser befüllen
• Den/die Motorschutzschalter auf den Nennstrom der Motoren einstellen
• Sicherstellen, dass die Ventile geönet sind
• Anlage einschalten
• Sicherstellen, dass am Eingang des Schaltschranks Spannung vorliegt
Achtung: Unterspannung kann zu Fehlfunktionen führen
(Spannung > 223 V zwischen Phase und Neutralleiter in einphasigen und dreiphasigen
Systemen, < 388 V zwischen Phasen in dreiphasigen Systemen)
• Durch Betätigen der Test-Taste eine Funktionsprüfung des Dierenzialschalters
durchführen
• Dierenzialschalter wieder einschalten
• Zur Versorgung der Filterpumpe den Ein-Schalter für die Zwangseinschaltung (1)
betätigen
• Den Pumpenmotor auf die korrekte Laufrichtung überprüfen. Bei unkorrekter
Laufrichtung und dreiphasigem Motor die an die Klemmen 2 und 4 des betreenden
Schützes angeschlossenen Drähte vertauschen. Die Pumpe auf ihre Ansaugleistung
überprüfen
BETRIEB
• Zur Versorgung der Boosterpumpe, die Filteranlage einschalten und den Schalter
für die Zwangseinschaltung (1) drücken. (Achtung: Für die Boosterpumpe, ist eine
Servosteuerung obligatorisch)
• Den Boosterpumpenmotor auf die korrekte Laufrichtung überprüfen. Bei unkorrekter
Laufrichtung und dreiphasigem Motor die an die Klemmen 2 und 4 des betreenden
Schützes angeschlossenen Drähte vertauschen. Die Boosterpumpe auf seine
Arbeitsleistung überprüfen.
• Scheinwerfer müssen sich unter Wasser befinden
• Den Einschaltschalter (1) für die Beleuchtung betätigen
• Die Beleuchtung auf korrekte Funktion überprüfen

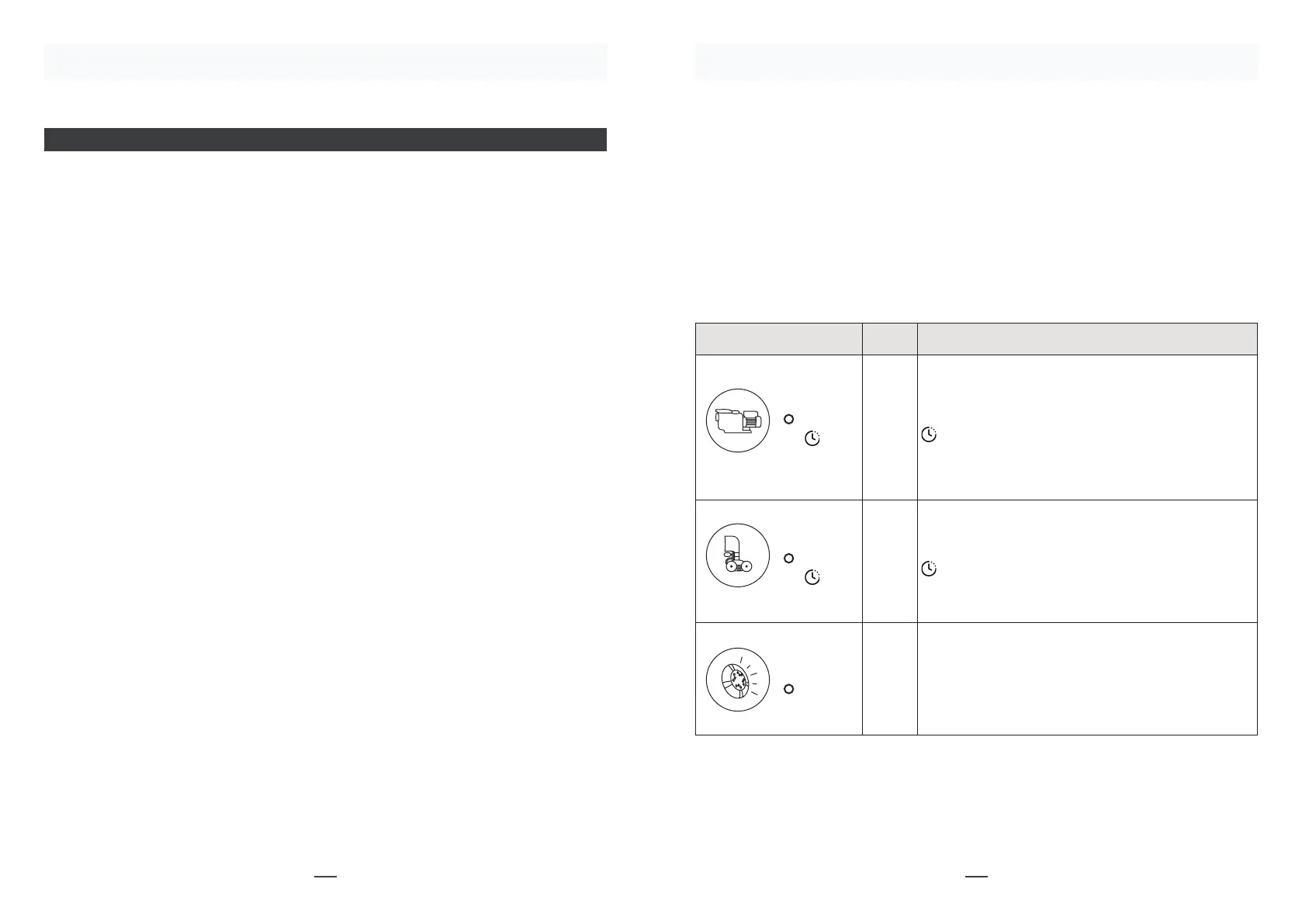

BOOSTER FILTRATIONBELEUCHTUNG
PIKTOGRAMM BEDEUTUNG
I Zwangsmodus, Filterpumpe läuft 24h/24h
0 Stopp-Modus, Filterpumpe läuft niemals
Automatik-Modus, Filterpumpe läuft laut
Uhrprogrammierung (Noppen nach außen)
I Zwangsmodus, Boosterpumpe läuft 24h/24h
0 Stopp-Modus, Boosterpumpe läuft niemals
Automatik-Modus, Boosterpumpe läuft laut
Uhrprogrammierung (Noppen nach außen)
I EIN-Modus, Beleuchtung an
0 AUS-Modus, Beleuchtung aus
BETRIEB
ON
OFF
-
=
ON
OFF
-
=
ON
OFF
-
