UTILISATION UTILISATION
ESSAI DU COFFRET
Lors de la première mise en marche (y compris lors de la remise en marche après
hivernage), veuillez suivre la procédure ci-dessous :
• Remplir d’eau le corps des diérentes pompes et surpresseurs du circuit hydraulique
concerné par votre coret électrique
• Régler le(s) disjoncteur(s) moteur à l’intensité nominale des moteurs
• S’assurer que les vannes sont ouvertes
• Mettre l’installation sous tension
• Vérifier la présence de tension à l’arrivée du coret,
NB : Des sous-tensions peuvent générer des dysfonctionnements
(Tension < 223 V entre phase et neutre en monophasé et en triphasée , < 388V entre
phases en triphasé)
• Procéder au test de l’interrupteur diérentiel par appui sur le bouton test
• Ré enclencher l’interrupteur diérentiel
• Dans le cas de l’alimentation de la pompe de filtration, appuyer sur l’interrupteur de
mise en marche forcée (1) de la pompe de filtration
• Vérifier que le moteur de la pompe tourne dans le bon sens, si ce n’est pas le cas et que
le moteur est en triphasé, inverser les fils connectés aux bornes 2 et 4 du contacteur
concerné, vérifier que la pompe s’amorce bien
• Dans le cas de l’alimentation du surpresseur, mettre en route votre filtration,
appuyer sur l’interrupteur de mise en marche forcée (1) du surpresseur. (Attention,
l’asservissement de votre surpresseur est obligatoire)
• Vérifier que le moteur du surpresseur tourne dans le bon sens, si ce n’est pas le cas
et que le moteur est en triphasé, inverser les fils connectés aux bornes 2 et 4 du
contacteur concerné, vérifier que le surpresseur s’amorce bien
• Dans le cas des projecteurs, vérifier qu’ils soient immergés
• Appuyer sur l’interrupteur de mise en marche (1) de l’éclairage
• Vérifier que l’éclairage fonctionne

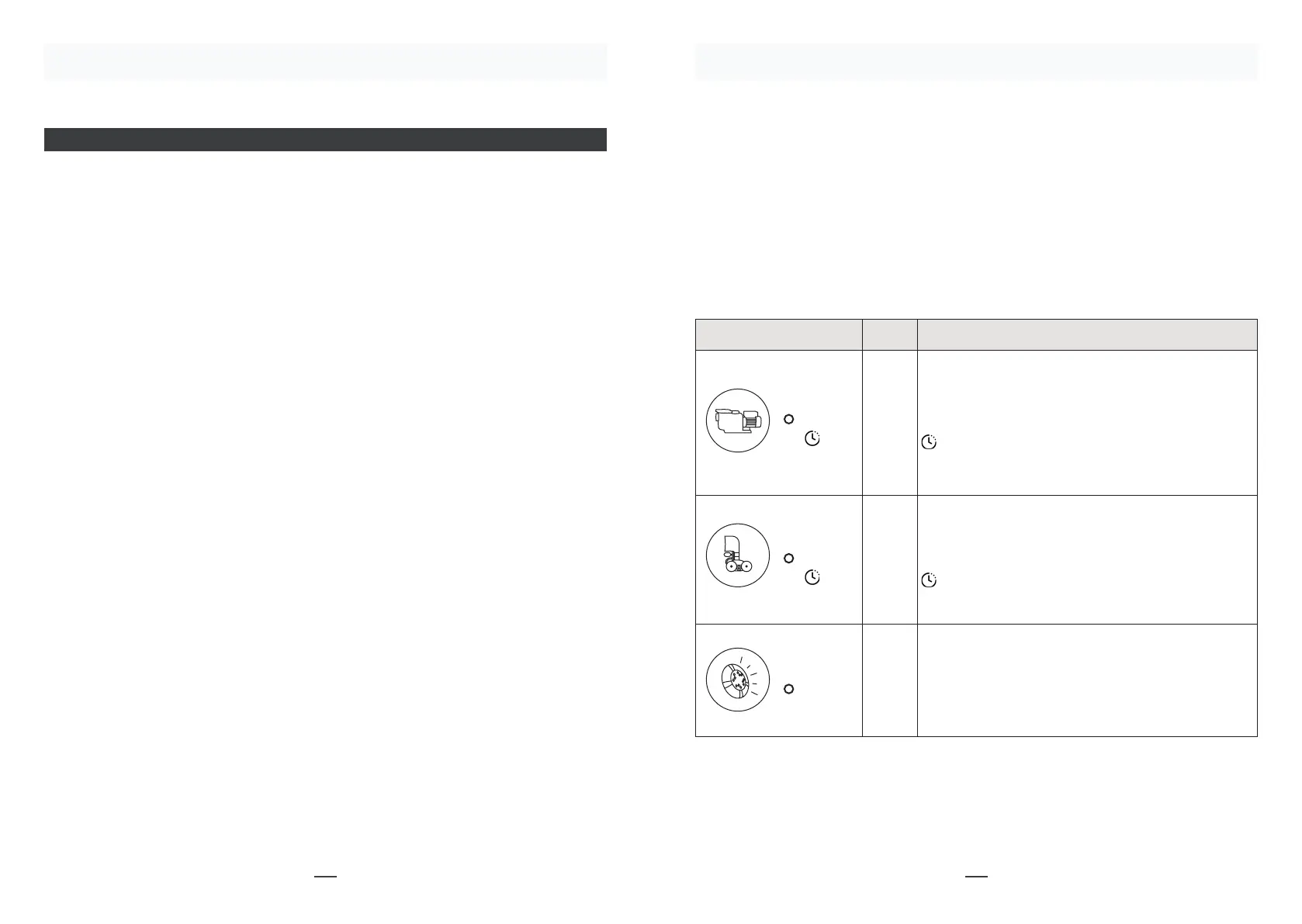

BALAI FILTRATIONECLAIRAGE
PICTOGRAMME SIGNIFICATION
I Mode Forcé, la pompe de filtration fonctionne
24h/24h
0 Mode Arrêt, la pompe de filtration ne fonctionne
jamais
Mode Automatique, la pompe de filtration
fonctionne lorsque la plage de programmation
de l’horloge l’autorise (picots vers l’extérieur)
I Mode Forcé, le surpresseur du nettoyeur
fonctionne 24h/24h
0 Mode Arrêt, le surpresseur du nettoyeur ne
fonctionne jamais
Mode Automatique, le surpresseur du nettoyeur
fonctionne lorsque la plage de programmation
de l’horloge l’autorise (picots vers l’extérieur)
I Mode Marche, l’éclairage est allumé
0 Mode Arrêt, l’éclairage est éteint
ON
OFF
-
=
ON
OFF
-
=
ON
OFF
-
