6

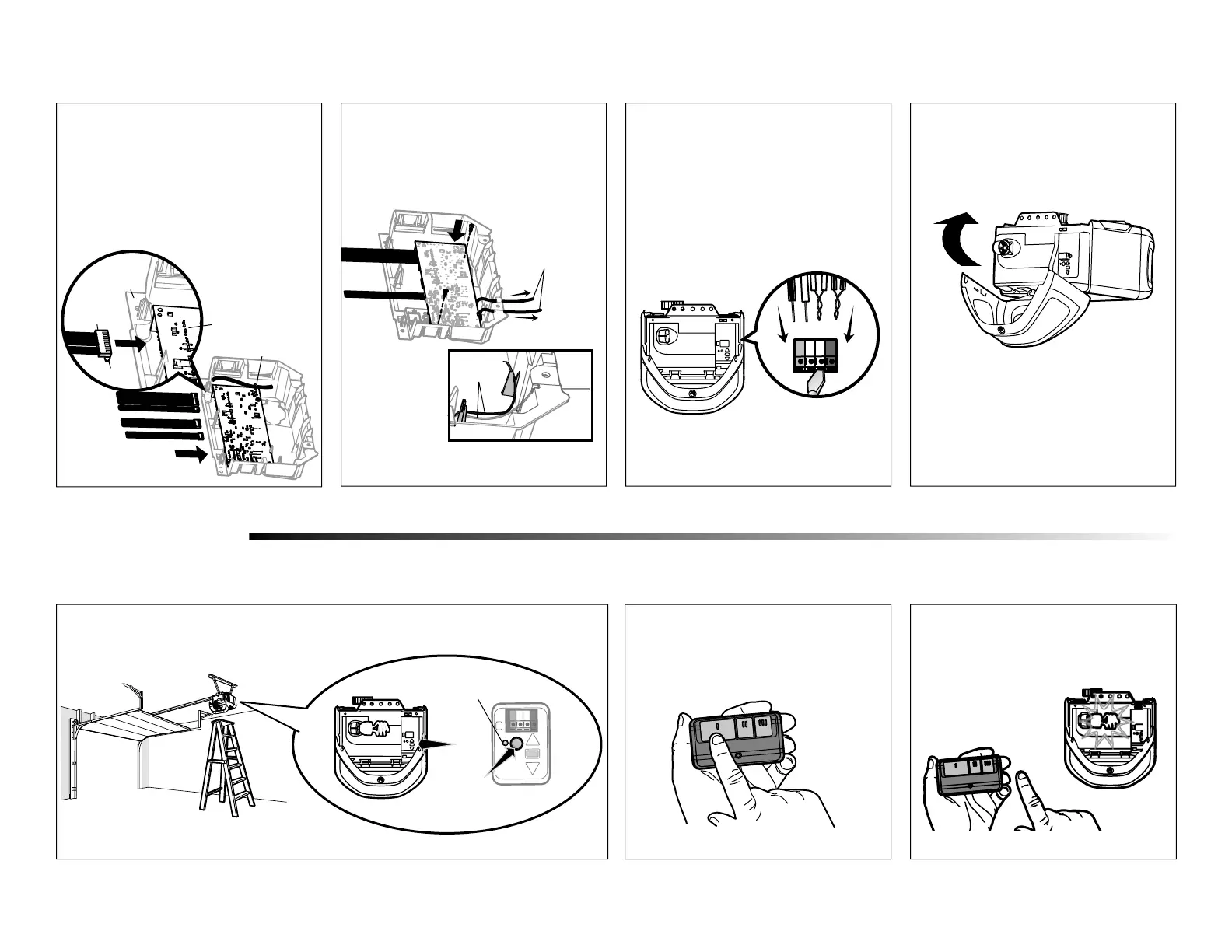

Installez le nouvelle carte logique du récepteur
3
3.3 Réinsérez les fi ls.
Fils de commande de la porte :
• fi l blanc sur la borne blanche.
• fi l blanc/rouge sur la borne rouge.
Fils de détecteur-inverseur de sécurité
• fi ls blancs sur la borne blanche.
• fi ls blanc/noir sur la borne grise du
panneau d’extrémité.
REMARQUE : Un essai du système d’inversion de sécurité est nécessaire pour un fonctionnement sécuritaire.
1
Programmation
1.1 Appuyez et relâchez le bouton Learn de l’ouvre-porte de garage. Le témoin lumineux Learn
s’allumera en continu pendant 30 secondes.
1.2 Dans les 30 secondes, appuyez et
relâchez le bouton de la télécommande.
1.3 Relâcher le bouton lorsque la lumière
de l’ouvre-porte de garage clignote. Il
a appris le code. Si les ampoules ne
sont pas posées, deux clics se feront
entendre.
Programmation d’une télécommande à l’aide du bouton learn
Témoin
lumineux
Learn
Touche jaune
LEARN
3.4 Installez la lentille en l’alignant avec
les charnières et en l’enclenchant en
place. Reconnectez l’alimentation.
REMARQUE : Lors de l’installation de la
lentille, s’assurer que les fi ls d’antenne
sont orientés vers le sol.
3.2 Insérez les fi ls d’antenne à travers
les trous du panneau d’extrémité.
Enclenchez la carte logique du
récepteur en place sur le panneau
d’extrémité et la fi xer avec des vis.
REMARQUE :
Certains modèles
nécessiteront que le
fi l d’antenne court
soit placé dans les
trappes du panneau
d’extrémité.
Fils d’antenne
Fils
d’antenne
Pour relâcher ou insérer le fil,
enfoncer la languette à l’aide de
l’extrémité du tournevis.
Rouge
Blanc
Blanc
Gris
Pour programmer le signal Wi-Fi de l’ouvre-porte de garage à votre réseau, veuillez vous référer au manual d’instructions.
Panneau de logique
Broche d’agrafe
Harnais de fil
Panneau
d’extrémité
Onglets
REMARQUE : Si votre
carte logique est dotée
d’une broche d’agrafe,
utilisez-la pour retenir les
fi
ls à la carte logique.
3.1 Connectez les harnais de fi ls à la
nouvelle carte logique du récepteur. En
rebranchant le harnais de fi l, soyez sûr
que les onglets sur le harnais de fi l font
face au panneau d’extrémité, pas le
panneau de logique.
